12

Руководство пользователя MX49/MX61

Элементы управления и функции

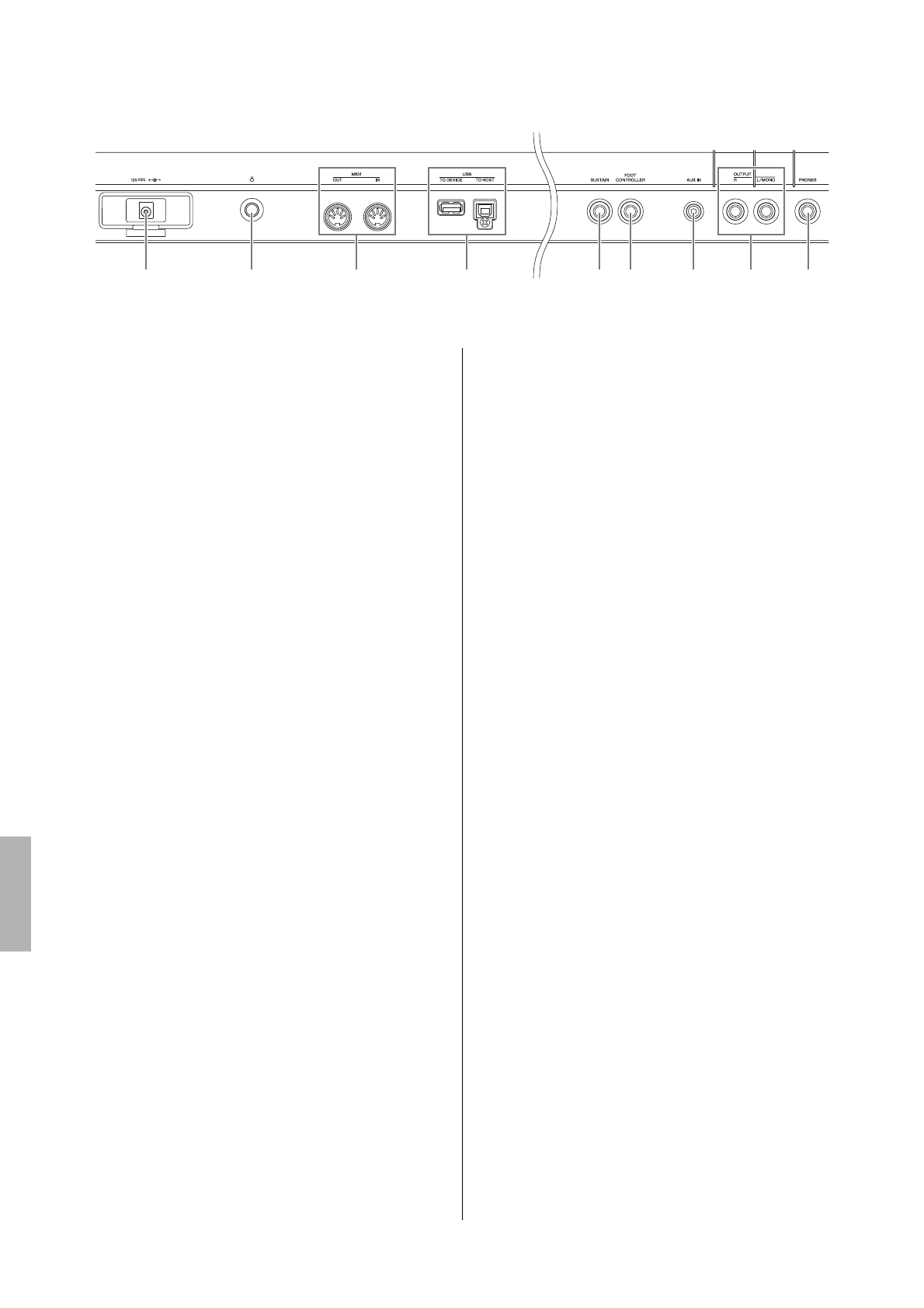

Задняя панель

1

Гнездо DC IN (см. стр. 13)

К этому разъему подключается прилагаемый адаптер питания.

2

P

Переключатель (Standby/On) (см. стр. 13)

Служит для включения питания (

O

) или перевода в режим

ожидания (

N

).

3

Разъемы MIDI [IN]/[OUT] (см. стр. 37)

Разъем MIDI [IN] служит для приема управляющих данных
или данных исполнения с другого MIDI-устройства.
Разъем MIDI [OUT ] служит для передачи всех управляющих
данных, данных исполнения и воспроизведения из данного
инструмента в другое MIDI-устройство.

4

Разъемы USB

Существует два типа разъемов USB. Разъемы обоих этих
типов имеются на задней панели инструмента.
Разъем USB [ TO HOST ] служит для подключения инструмента
к компьютеру с помощью кабеля USB, это позволяет
передавать MIDI-данные и аудиоданные между этими
устройствами. Дополнительные сведения о портах
инструмента MX49/MX61 можно найти в PDF-версии
«Справочного руководства».
Разъем USB [ TO DEVICE] применяется для подключения
к инструменту USB-накопителя с помощью USB-кабеля.
Подробные сведения приведены на стр. 27 и 35.

5

Гнездо [SUSTAIN] (см. стр. 22)

Для подключения дополнительного педального
переключателя FC3/FC4/FC5. При подключении педального
переключателя FC4/FC5 с помощью педалей можно будет
управлять и другими различными функциями.

6

Разъем [FOOT CONTROLLER] (см. стр. 22)

Для подключения дополнительного ножного контроллера
FC7. Этот разъем позволяет непрерывно управлять одной из
разнообразных назначаемых функций, например,
громкостью, тоном, высотой звука и прочими аспектами звука.

7

Разъем [AUX IN] (дополнительный вход)
(см. стр. 29)

Это стереофоническое мини-гнездо дополнительного входа
используется для ввода аудиосигнала из внешнего
аудиоустройства. Например, можно использовать это
гнездо для подключения портативного музыкального
проигрывателя, чтобы играть в сопровождении своих
любимых мелодий.

ПРИМЕЧАНИЕ

Для регулировки громкости инструмента
используйте регулятор громкости внешнего
устройства.

8

Разъемы OUTPUT [L/MONO]/[R]

Через эти разъемы для подключения наушников выводятся
аудиосигналы линейного уровня. Для монофонического
выходного сигнала используйте только разъем [L/MONO].

9

Гнездо [PHONES] (наушники)

Это стандартный стереофонический разъем для подключения
стереофонических наушников. Этот аудиовыход идентичен
аудиовыходу разъема OUTPUT [L/MONO]/[R].

1

2

5

6

7

9

3

4

8
