Вы можете подать питание на цифровое фортепьяно,
подключив его к стандартной розетке домашней элект-
росети.
Обязательно выключайте питание и вынимайте штеп-
сель провода питания из розетки электросети, когда не
пользуетесь цифровым фортепьяно.

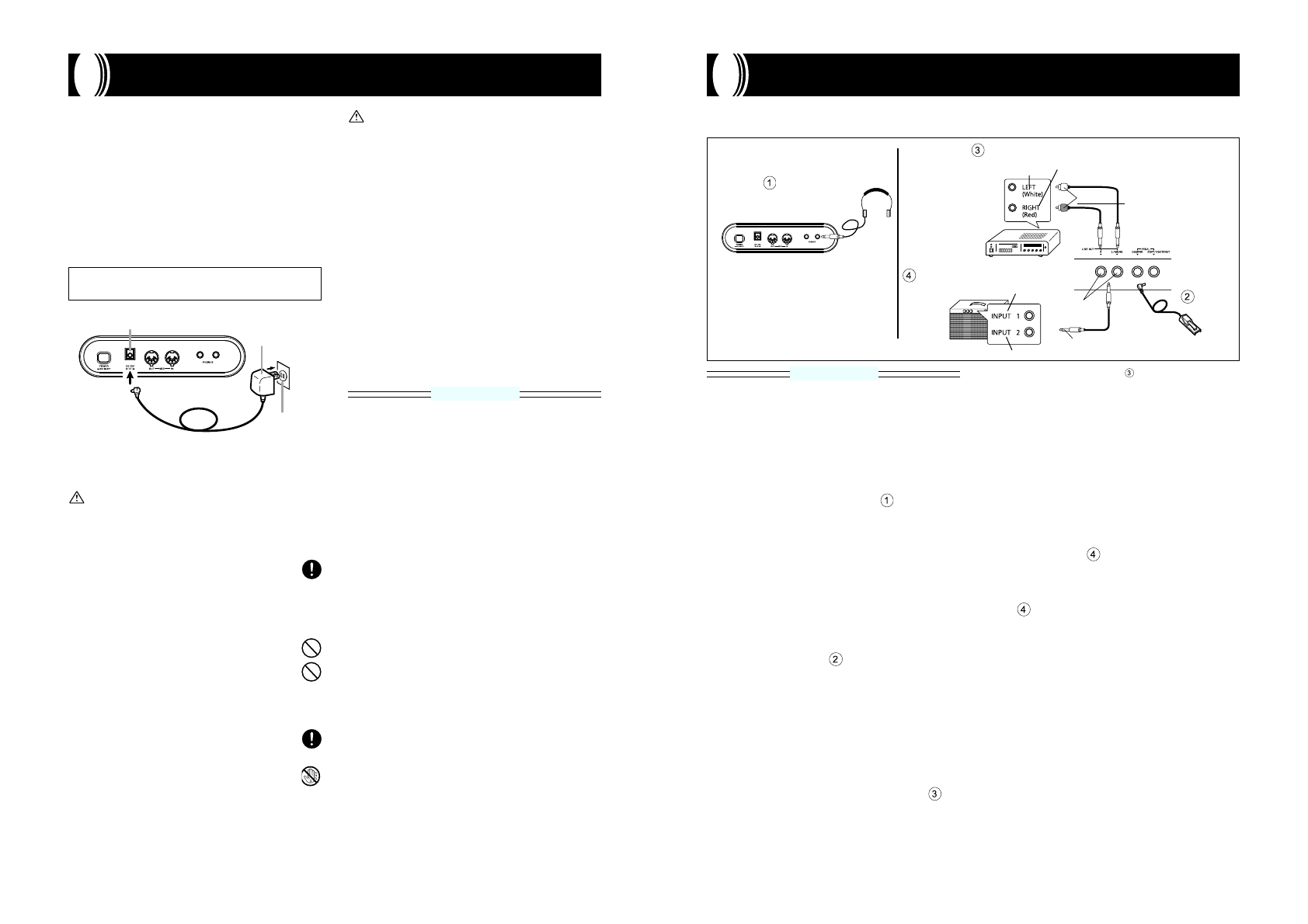

Использование адаптера перемен-
ного  тока

Пользуйтесь только тем адаптером переменного тока,
который указан для этого цифрового фортепьяно.

    Рекомендуемый  адаптер
    переменного  тока:  AD-12

Источник  питания

При использовании адаптера переменного тока также
учитывайте приведенные ниже предупреждения и пре-
достережения.

  ПРЕДУПРЕЖДЕНИЕ

Неправильное  использование  адаптера  переменного
тока может привести к возгоранию и поражению элек-
тротоком.  Обязательно  соблюдайте  указанные  ниже
меры предосторожности.

Обязательно  пользуйтесь  только  тем  адапте-
ром  переменного  тока,  который  указан  для
данного  музыкального  инструмента.

Пользуйтесь  только  тем  источником  питания,
напряжение  которого  находится  в  пределах
паспортного  диапазона,  маркированного  на
адаптере  переменного  тока.

Не  перегружайте  электрические  розетки  и  уд-
линительные  шнуры.

Не  подвергайте  провода  нагреву  и  не  ставьте
на  них  тяжелые  предметы.

Не  пытайтесь  модифицировать  провод  и  не
подвергайте  его  чрезмерному  сгибанию.

Не  скручивайте  и  не  натягивайте  провод.

В случае повреждения провода питания или его
штепселя  обратитесь  по  месту  покупки  музы-
кального  инструмента  или  к  сервисному  про-
вайдеру,  уполномоченному  фирмой  CASIO.

Ни  в  коем  случае  не  прикасайтесь  к  адаптеру
переменного  тока  мокрыми  руками.  Такие
действия  создают  опасность  поражения  элек-
трическим  током.

 Адаптер переменного
тока AD-12

Розетка
электросети

Разъем «DC 12V» [12 В пост. тока]

  ПРЕДОСТЕРЕЖЕНИЕ

Неправильное  использование  адаптера  переменного
тока может привести к возгоранию или поражению элек-
тротоком.  Обязательно  соблюдайте  указанные  ниже
меры предосторожности.

Не прокладывайте провод питания побли-
зости от кухонной плиты или иного ис-
точника тепла.

Никогда не тяните за провод при отсое-
динении от розетки. Обязательно бери-
тесь за адаптер переменного тока.

Вставляйте адаптер в настенную розетку
электросети до упора.

Вынимайте адаптер из розетки электро-
сети во время грозы, а также перед отъез-
дом  в  путешествие  или  перед  иным
продолжительным отсутствием.

Не реже одного раза в год вынимайте адап-
тер из розетки электросети и вытирайте
пыль, накопившуюся между вилочными
контактами штепселя.

Обязательно  выключайте  музыкальный  инструмент
перед  подсоединением  или  отсоединением  адап-
тера  переменного  тока.

Работа  адаптера  в  течение  длительного  времени  мо-
жет  сделать  его  теплым  на  ощупь.  Это  нормальное
явление, не свидетельствующее о наличии какой-либо
неисправности.

ВНИМАНИЕ!

Перед  подключением  любого  внешнего  устройства
обязательно  настройте  регулятор  «VOLUME»  цифро-
вого фортепьяно и регулятор громкости внешнего ус-
тройства  на  относительно  низкие  уровни  громкости.
Позднее,  завершив  подключение,  Вы  можете  отре-
гулировать  громкость  до  нужного  вам  уровня.

Для правильного подключения внешних устройств обя-
зательно  следуйте  указаниям  прилагаемой  к  ним  до-
кументации.

Подключение  наушников

Подключите наушники (в комплект поставки не входят,
приобретаются  отдельно  от  инструмента)  к  разъему
цифрового фортепьяно, предназначенному для науш-
ников. Подключение наушников прерывает подачу вы-
ходных звуковых сигналов на встроенные акустические
системы музыкального инструмента, так что Вы може-
те играть даже поздно ночью, не причиняя никому бес-
покойства. Чтобы защитить свой слух, не устанавливайте
слишком  высокий  уровень  громкости,  когда  пользуе-
тесь наушниками.

Подключение  к  одному  из  разъемов
«PEDAL»  [Педаль]

В зависимости от того, операцию какого типа Вы желае-
те выполнять педалью (SP-20), подключите кабель педа-
ли к разъему «DAMPER « [Правая педаль фортепьяно]
или к разъему «SOFT/SOSTENUTO» [Левая/Средняя
педаль фортепьяно] на цифровом фортепьяно. Если Вы
хотите использовать обе педали одновременно, Вам нуж-
но приобрести дополнительную педаль SP-20.
Информацию о применении той или иной педали смот-
рите в разделе «Использование педалей» на странице 15.

Подключение  аудиоаппаратуры

Используйте имеющиеся в продаже соединительные кабе-
ли для подключения внешнего аудиоустройства к разъе-
мам «LINE OUT» [Линейный выход] на цифровом форте-

Соединения

Подключение цифрового фортепьяно к аудиоусилителю или усилителю музыкальных инструментов обеспечивает
более чистое и мощное звучание через внешние акустические системы (АС).

пьяно, как показано на Рисунке  . Через разъем «R» [Пра-
вый канал] подаются на выход звуковые сигналы правого
канала, а через разъем «L/MONO» [Левый/Монофони-
ческий канал] подаются на выход звуковые сигналы лево-
го канала. Для подключения аудиоаппаратуры Вам луч-
ше всего купить такие соединительные кабели, какие по-
казаны на иллюстрации. При обычных условиях эксплу-
атации в такой конфигурации Вам необходимо установить
селектор входов аудиоустройства на установку, опреде-
ляющую тот разъем (например, «AUX IN»), к которому
подключено цифровое фортепьяно. Для настройки уров-
ня  громкости  пользуйтесь  регулятором  «VOLUME»
[Громкость]  цифрового  фортепьяно.

Подключение  усилителя  музыкальных
инструментов

Используйте  имеющиеся  в  продаже  соединительные
кабели для подключения усилителя к разъемам «LINE
OUT»  на  цифровом  фортепьяно,  как  показано  на  Ри-
сунке

. Через разъем «R» подаются на выход звуко-

вые сигналы правого канала, а через разъем «L/MONO»
подаются  на  выход  звуковые  сигналы  левого  канала.
Подключение только к разъему «L/MONO» приводит
к  тому,  что  на  выход  подается  смесь  сигналов  обоих
каналов. Для подключения усилителя Вам лучше всего
купить такие соединительные кабели, какие показаны
на  иллюстрации.  Для  настройки  уровня  громкости
пользуйтесь регулятором «VOLUME» [Громкость] циф-
рового  фортепьяно.

Принадлежности  и  дополнитель-
ные  устройства

Пользуйтесь только теми принадлежностями и допол-
нительными устройствами, которые указаны для дан-
ного музыкального инструмента. Использование несан-
кционированных принадлежностей и устройств созда-
ет риск возгорания, поражения электрическим током
и травм.

Левая  сторона

Задняя
сторона

«AUX IN» [Âñïîìîãàòåëüíûé âõîä] èëè àíàëîãè÷íûé åìó

êîíòàêòíûé ðàçúåì àóäèîóñèëèòåëÿ

Íàóøíèêè

Âèëêè øòûðåâîãî

ðàçúåìà (øòåêåðû)

ËÅÂÛÉ  (Áåëûé)

ÏÐÀÂÛÉ  (Êðàñíûé)

Ãèòàðíûé  óñèëèòåëü,  óñèëèòåëü

êëàâèøíûõ èíñòðóìåíòîâ è ò.ï.

Ïåäàëü

SP-20

Ñòàíäàðòíûå

ãíåçäà

Ñòàíäàðòíûé øòåêåð

ВНИМАНИЕ!

Âõîä  1

Âõîä  2
