RU-10

Подключения

Через правый динамик синтезатора поступает
звуковой сигнал с внешнего источника,
подключенного через вход «

LINE IN R

» (правый), а

через левый динамик — с источника,
подключенного через вход «

LINE IN L/MONO

» с

помощью шнуров из числа имеющихся в продаже,
которые соответствуют подключаемой аппаратуре.
Если внешний источник подключен только через
вход «

LINE IN L/MONO

», поступающий сигнал

выводится через оба динамика.
Через вход «

AUDIO IN

» подключается смартфон

или другой проигрыватель.
Громкость звукового сигнала, поступающего через
вход «

AUDIO IN

», регулируется регулятором

«

AUDIO VOLUME

». Регулятором

2

 VOLUME

громкость этого сигнала не регулируется.

•

К звуковому сигналу, поступающему через вход
«LINE IN» или «MIC IN», применяются и
встроенные эффекты синтезатора (реверберация,
хорус, ЦОС-эффекты) . Сигнал, поступающий
через вход «LINE IN» или «MIC IN», может быть
записан на устройство звукозаписи.

•

К сигналу, поступающему через вход «

AUDIO

IN

», встроенные эффекты синтезатора

(реверберация, хорус, ЦОС-эффекты) не
применяются. Сигнал, поступающий через вход
«

AUDIO IN

», на устройство звукозаписи не

записывается.

Внешнее звуковое устройство подключается к
гнездам «

LINE OUT

» синтезатора с помощью

шнуров из числа имеющихся в продаже, как
показано на илл.



. Через гнездо «

LINE OUT R

»

выводится звук правого канала, а через гнездо
«

LINE OUT

L/MONO

» — левого. Соединительные

шнуры для подключения аудиоаппаратуры,
подобные показанным на иллюстрации,
приобретайте самостоятельно. Обычно при такой
схеме соединения коммутатор входов звукового
устройства нужно выставлять на вход (например,
«AUX IN»), к которому подключен синтезатор.
Громкость регулируется регулятором «

VOLUME

»

синтезатора.

Усилитель подключается к гнездам «

LINE OUT

»

синтезатора с помощью шнуров из числа
имеющихся в продаже, как показано на илл.



.

Через гнездо «

LINE OUT R

» выводится звук

правого канала, а через гнездо «

LINE OUT L/

MONO

» — левого. При подключении только к

гнезду «

LINE OUT L/MONO

» на этот выход

выводится смешанный звук обоих каналов.
Соединительный шнур для подключения усилителя,
подобный показанным на иллюстрации,
приобретайте самостоятельно. Громкость
регулируется регулятором «

VOLUME

» синтезатора.

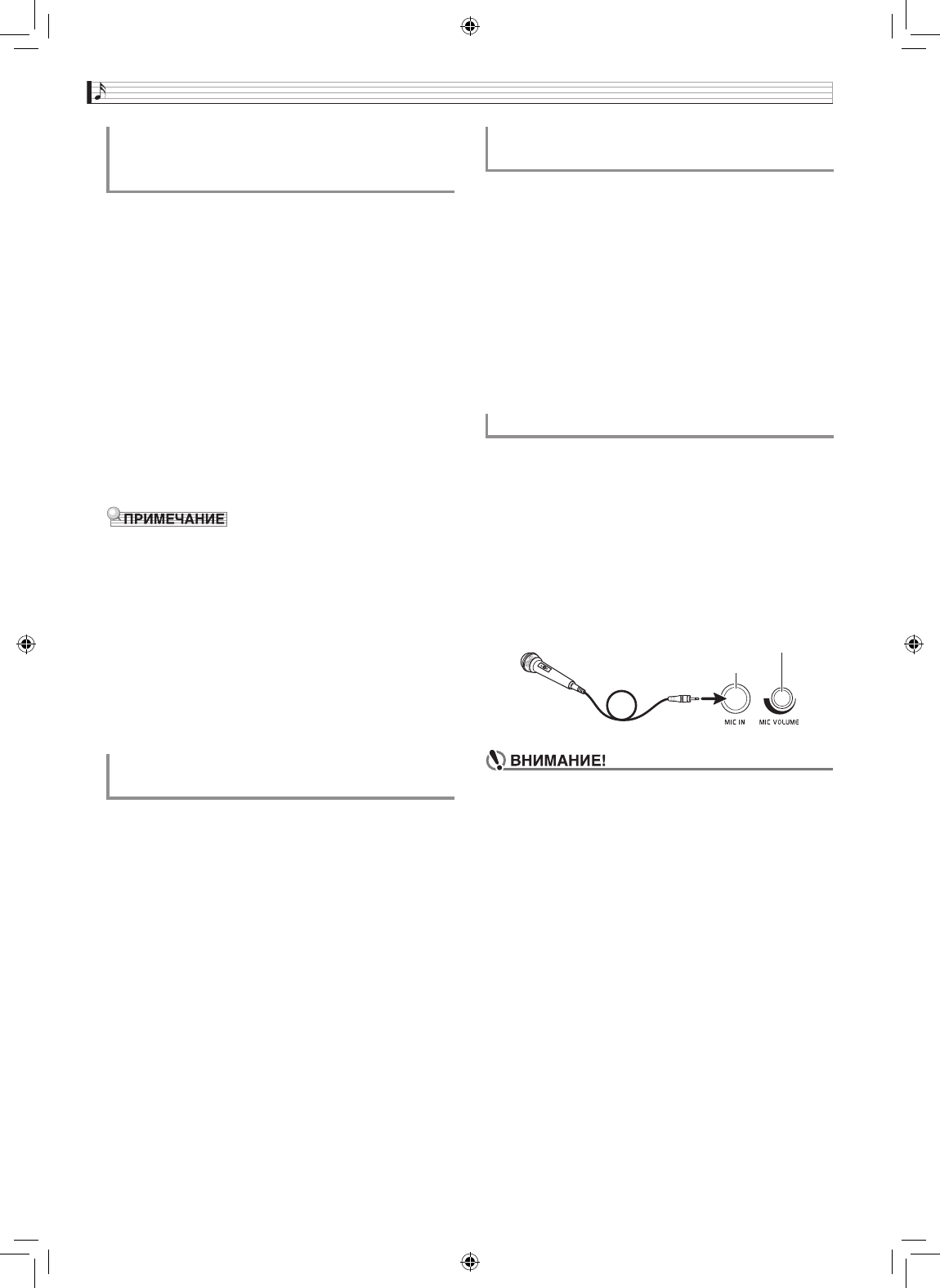

Подключение микрофона

*

, продаваемого

дополнительно или из числа имеющихся в продаже,
через вход «

MIC IN

» позволяет выводить звук с

микрофона на динамики синтезатора.

*

Микрофон подключать динамический.

Уровень сигнала с микрофона регулируется
регулятором «

MIC VOLUME

». Громкость сигнала с

микрофона регулируется независимо от общей
громкости клавиатуры.

•

Перед подключением микрофона
удостовериться, что синтезатор и микрофон
выключены.

•

Перед подключением установить громкость как
синтезатора («

VOLUME

»), так и микрофона

(«

MIC VOLUME

») на низкий уровень.

Подходящая громкость выставляется после
подключения микрофона.

Использование синтезатора в качестве
усилителя звука с внешнего источника
(илл.



 и



)

Подключение к аудиоаппаратуре
(илл.



)

Подключение к усилителю для
музыкального инструмента (илл.



)

Выведение звука с микрофона

регулятор «

MIC VOLUME

»

гнездо «

MIC IN

»
