РАЗДЕЛ 6. УХОД ЗА МАШИНОЙ

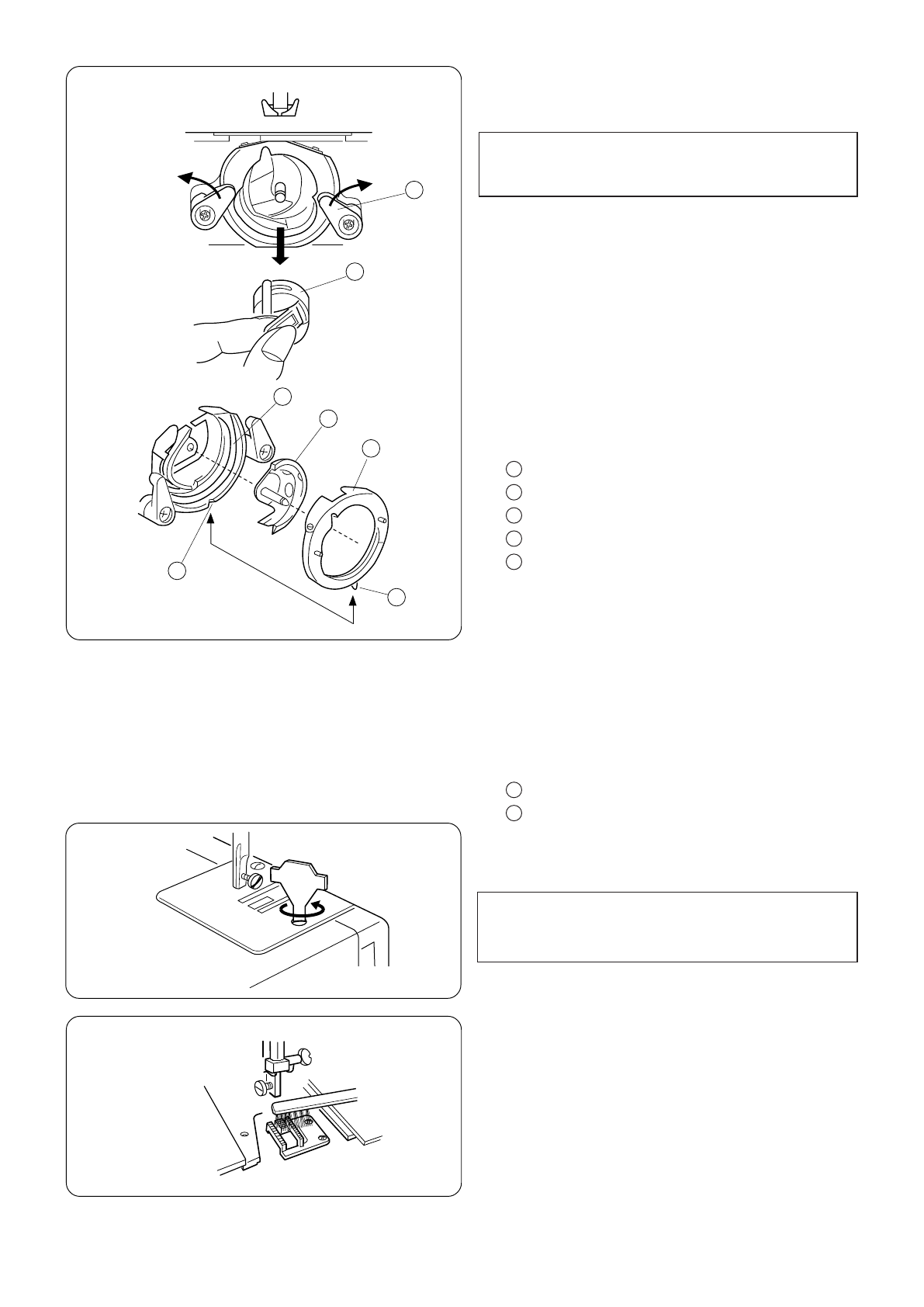

Сборка челночного механизма

Как разобрать челночный механизм

Поднимите иглу в верхнее положение и откройте
челночную пластину.
Поднимите язычок шпульного колпачка и выньте
его из машины.
Откройте держатели челночного механизма
и достаньте удерживаемое кольцо.
Вытащите стержень.

• Щеточкой и мягкой салфеткой очистите

челночный механизм.

Шпульный колпачок
Держатели челночного механизма
Кольцо
Стержень
Челночный механизм

Как собрать челночный механизм

Удерживая стержень, осторожно наденьте
его на основу челночного механизма, образуя
четкий круг с направителем.
Наденьте кольцо. Проверьте, чтобы выступ зашел
в паз.
Закрепите кольцо, вернув держатели челночного
механизма в первоначальное положение.
Вставьте шпульный колпачок.

Выступ
Паз

Чистка транспортера ткани

Снимите иглу и прижимную лапку.
Уберите винт игольной пластины и снимите
саму пластину.
Щеточкой удалите пыль и остатки ткани
с транспортера.
Установите игольную пластину.

1

2

3

4

5

1

2

ПРИМЕЧАНИЕ:

Перед началом чистки выключите питание
машины и/или выньте вилку из розетки.

ПРИМЕЧАНИЕ:

Выключите питание машины и/или выньте вилку
из розетки.

1

2

3

4

5

6

7

28
