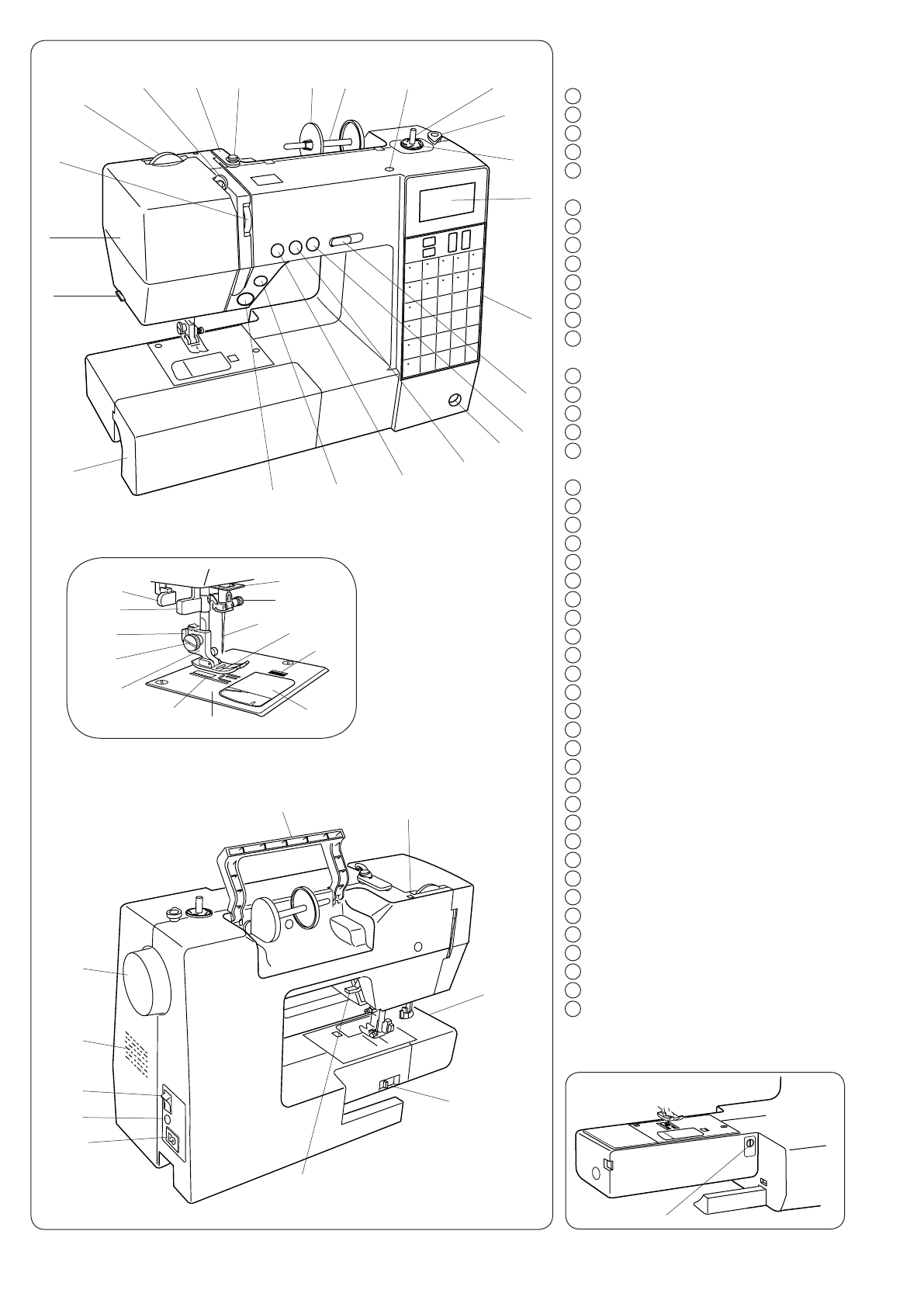

НАИМЕНОВАНИЕ ЧАСТЕЙ

Наименование частей

Верхний нитенаправитель

Диск натяжения нити при намотке

Большой катушкодержатель

Катушечный стержень

Отверстие для дополнительного

катушечного стержня

Шпиндель моталки

Стопор намотки шпульки

Держатель/обрезатель шпульной нити

ЖК дисплей

Функциональные клавиши

Регулятор контроля скорости

Кнопка обрезки нити

Отверстие для коленного рычага

(только для определенных моделей)

Кнопка подъёма/опускания иглы

Кнопка автоматической закрепки

Реверс

Кнопка Старт/Стоп

Дополнительный столик (коробка с

аксессуарами)

Нитеобрезатель

Лицевая панель

Регулятор натяжения верхней нити

Регулятор давления лапки

Рычаг нитеводителя

Нижний нитенаправитель

Винт зажима иглы

Игла

Прижимная лапка

Кнопка снятия крышки челночного отсека

Крышка челночного отсека

Игольная пластина

Транспортёр ткани

Держатель прижимной лапки

Винт с накатанной головкой

Рычаг замены лапок

Нитевдеватель

Рычаг петли

Ручка для переноса

Отверстие для таблицы строчек

Свободный рукав

Рычаг отключения транспортера ткани

Рычаг подъёма прижимной лапки

Разъём машины

Разъём для подключения педали

Выключатель питания

Вентиляционные отверстия

Маховое колесо

Регулятор баланса тканенаправителя
