11

2

ПОДГОТОВКА К ШИТЬЮ

VORBEREITUNG FÜR NÄHEN

PREPARATION FOR SEWING

10

1

2

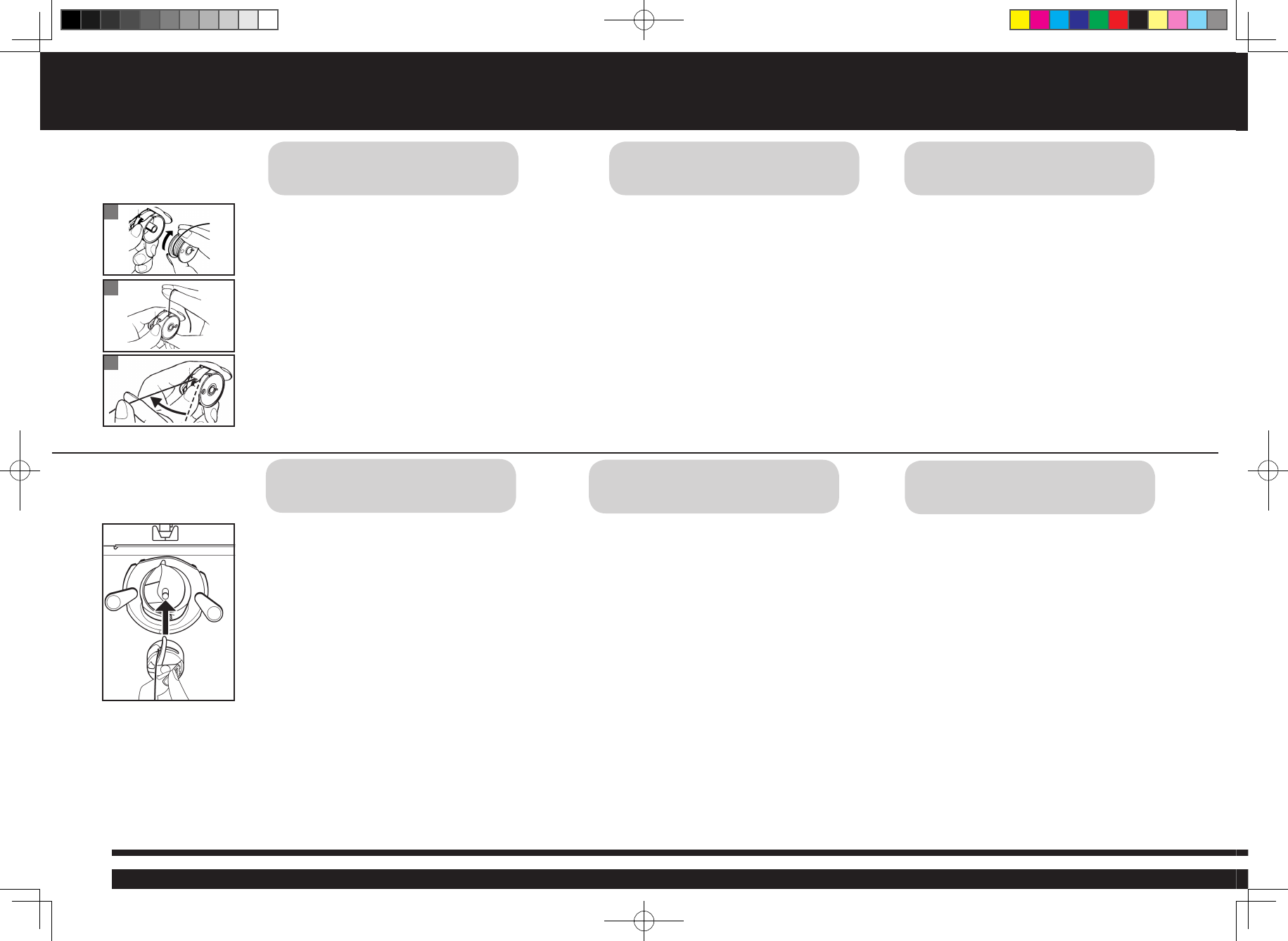

У С Т А Н О В К А   Ш П У Л Ь К И   В

ШПУЛЬНЫЙ КОЛПАЧОК

У С Т А Н О В К А   Ш П У Л Ь Н О Г О

КОЛПАЧКА В ЧЕЛНОК

EINSETZEN  DER  SPULENKAPSEL

IN DEN GREIFER

INSERTING  BOBBIN  CASE  INTO

SHUTTLE

E I N S E T Z E N  D E R  S PU LE  I N  D I E

SPULENKAPSEL

INSERTING  BOBBIN  INTO  BOBBIN

CASE

1.

2.

3.

1.

2.

3.

1.

2.

3.

Возьмите  шпульку  в  правую  руку,  чтобы
направление намотки нити соответствовало
вращению против часовой стрелки.

Nehmen Sie die Spulenkapsel in die linke. Hand, und
legen Sie die Spule so ein, daß Spannungsfeder. der
Faden im Uhrzeigersinn abläuft.

Hold the bobbin in your right hand with the
thread running clockwise.

Вставьте шпульку в колпачок так, чтобы конец
нитки выступал из колпачка примерно на 15 см.

Legen  Sie  den  Faden  in  den  Schlit z  der
Spule heraus. Spulenkapsel. Ziehen Sie den
Faden unter die Spannungsfeder.

Insert the bobbin into the case with about 4”
(10 cm) of thread showing outside the case.

Заведите нитку через прорезь в колпачке
под  плоск ую  натяжную  пру жину.  Когда
нитка будет на месте, пружина щелкнет.

Ziehen Sie etwa 15 cm Faden aus der Spule
heraus.

Pull the thread through the slit in the case
a n d   t h e n   u n d e r n e at h   t h e   f l at   te n s i o n
spring. It will click when it is in place.

Держ а  шпульный  колпач о к  з а  отк рыт у ю
защелку, а нить перед собой, наденьте колпачок
на  центральный  стержень  челнока.  Рожок
(палец)  шпульного  колпачка,  направленный
в в е рх ,  должен  войти  при  этом  в  желобок
(прорезь) как показано на рисунке.

Отпускайте  защелк у,  с легка  на жимая  на
шпульный  колпачок,  до  тех  пор,  пока  не
п р о и з о й дет  з а п и р а н и е  н а  це н т р а л ьн о м
с терж не  челнока.  Ос тавьте  конец  нитк и
с в о б о д н о   в и с я щ и м   и   з а к р о й т е   к р ы ш к у
челночного устройства.

Fassen  Sie  die  Spulenkapsel  mit  der  linken
H a n d ,   ö f f n e n   S i e   d i e   S p u l e n k l a p p e,   u n d
stecken Sie die Kapsel mit dem Hörnchen nach
oben auf den Stift in der Mitte des Greifers.

Vergewissern  Sie  sich,  daß  das  Hörnchen  der
Spulenkapsel  genau  in  dem  ent-  sprechenden
Ausschnitt  des  Greiferbahn-  deckringes  liegt.
Wenn Sie nun die Spulenklappe loslassen, rastet
die  Spulenkapsel  im  Greifer  ein.  Achten  Sie
darauf, daß der Faden frei nach außen hängt und
nicht von der Kapsel eingeklemmt wird.

Hold the latch open, with locating pin straight up.

Slide the bobbin case onto the center spindle
of the shuttle, keeping the thread toward you.
Be  sure  the  locating  pin  fits  into  the  locating
groove  at  the  top  of  the  shuttle.  Release  the
latch to lock the bobbin case in place.

3
