НАЗВАНИЯ ЧАСТЕЙ МАШИНЫ И ИХ ФУНКЦИИ

B-9

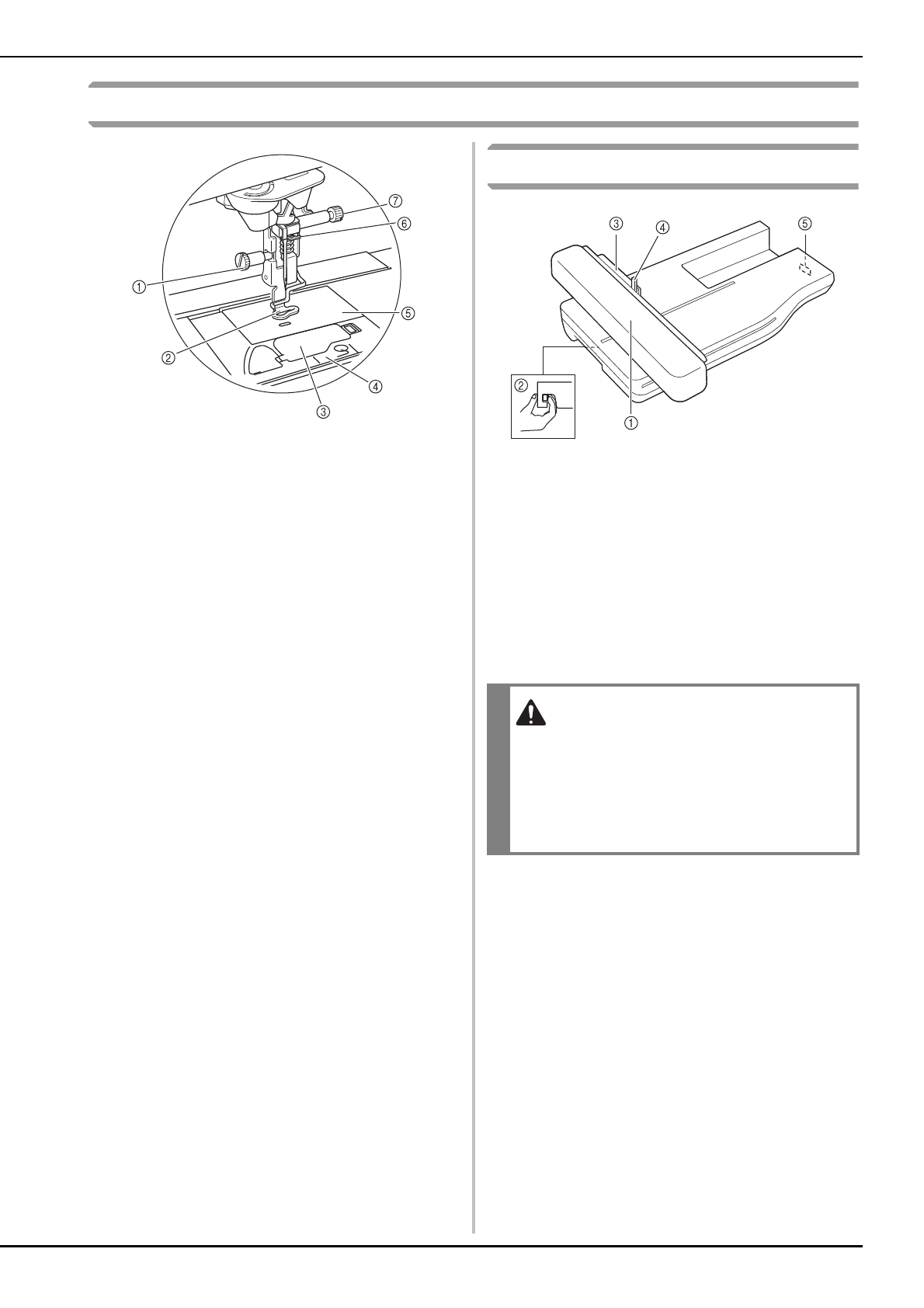

Область иглы и прижимной лапки

a

Винт лапки для вышивания

Винт лапки для вышивания предназначен для фиксации

лапки для вышивания. (Стр. B-42)

b

Лапка для вышивания

Лапка для вышивания помогает контролировать гибкость

материала для получения равномерной строчки. Для

большинства видов работ можно использовать лапку для

вышивания “W+” со светодиодным указателем или лапку

для вышивания “W”. (Стр. B-42)

c

Крышка челночного устройства

Для установки шпульки необходимо открыть крышку

челночного устройства. (Стр. B-36)

d

Крышка игольной пластины

Снимите крышку игольной пластины для очистки челнока.

(Стр. E-22)

e

Игольная пластина

f

Нитенаправитель игловодителя

Пропустите верхнюю нить через нитенаправитель

игловодителя. (Стр. B-38)

g

Винт иглодержателя

Винт иглодержателя используется для фиксации иглы в

иглодержателе. (Стр. B-45)

Вышивальный модуль

a

Каретка

Каретка автоматически перемещает пяльцы при

вышивании. (Стр. B-47)

b

Кнопка разблокировки (расположена под

вышивальным модулем)

Нажимайте кнопку разблокировки для снятия

вышивального модуля. (Стр. B-47)

c

Держатель пялец

Для фиксации пялец вставьте их в держатель пялец.

(Стр. E-17)

d

Рычаг фиксации пялец

Нажмите вниз рычажок фиксации пялец для их фиксации.

(Стр. E-17)

e

Разъем вышивального модуля

При установке вышивального модуля вставьте разъем

вышивального модуля в соединительный порт. (Стр. B-47)

 ОСТОРОЖНО!

• Перед подключением или отключением

вышивального модуля выключите
выключатель питания машины.

• После установки пялец в держатель

убедитесь, что рычажок фиксации пялец
правильно опущен.
