Узлы и детали машины и их назначение
B-2
Ниже приведены наименования различных частей машины и описаны их функции. Перед использованием машины
внимательно прочтите эти описания, чтобы освоиться с названиями деталей машины и их расположением.

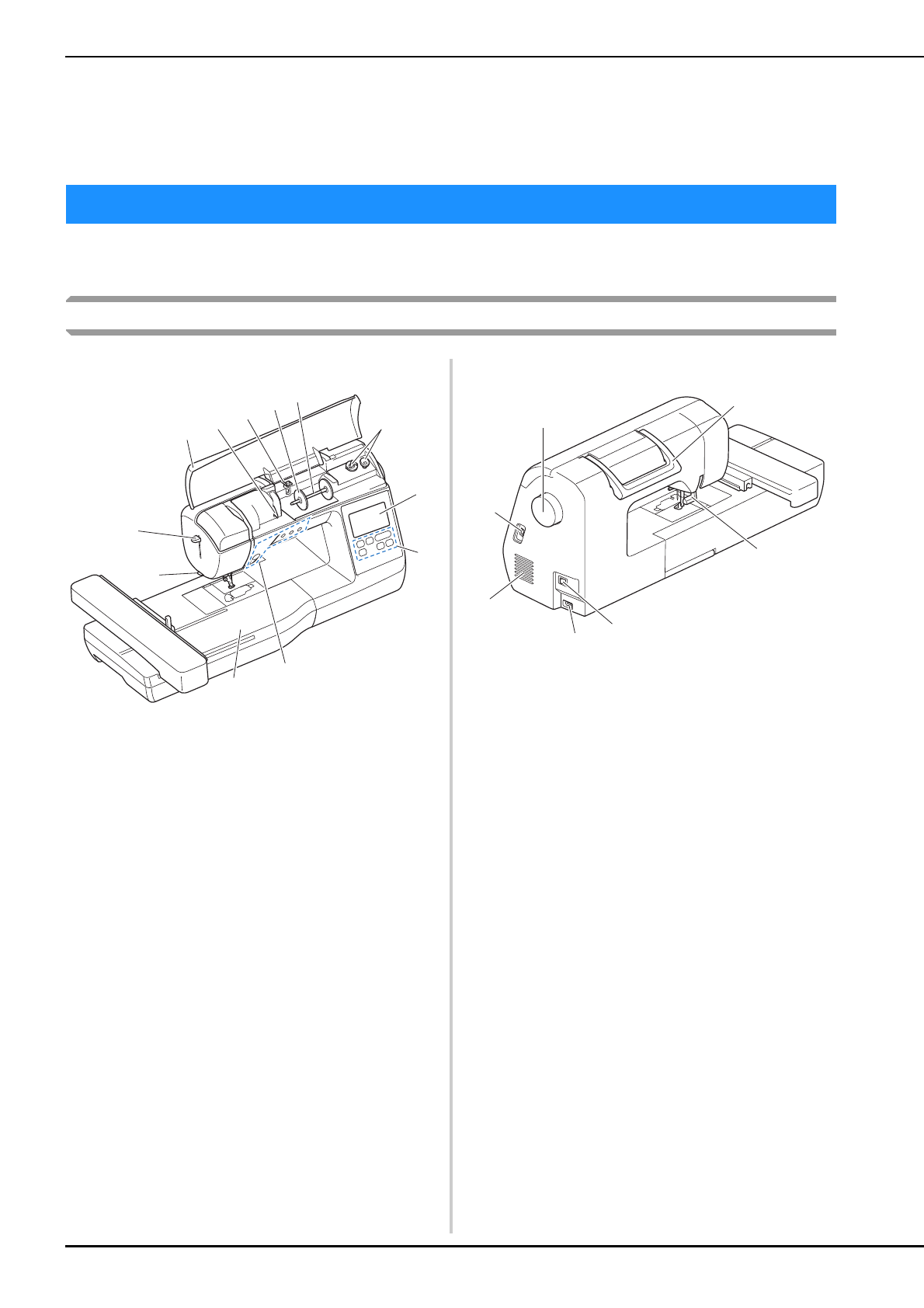

Машина
■
Вид спереди
1
Верхняя крышка
Откройте верхнюю крышку, чтобы установить катушку с
нитью на стержень.
2
Пластина нитенаправителя
При заправке верхней нити проведите нить вокруг
пластины нитенаправителя.
3
Нитенаправитель для намотки шпульки и
натяжной диск
При намотке нити на шпульку проведите нить под этим
нитенаправителем и вокруг натяжного диска.
4
Колпачок катушки
Колпачок катушки используется для фиксации катушки с
нитью на стержне.
5
Стержень для установки катушки
Этот стержень предназначен для установки катушки с
нитью.
6
Устройство намотки шпулек
Служит для намотки нити на шпульку.
7
ЖКД (жидкокристаллический дисплей)
На ЖК-дисплее отображаются настройки выбранного
рисунка и сообщения об ошибках. (с. B-9)
8
Панель управления
Панель управления используется для выбора и
редактирования рисунков, а также для выбора операций
машины (с. B-4).
9
Кнопки управления
Эти кнопки используются для управления машиной. (с. B-4)
0
Вышивальный модуль
Установите вышивальный модуль для вышивки. (с. B-26)
A
Приспособление для обрезки нити
Для обрезки пропустите нить через приспособление.
B
Рычажок нитевдевателя
Это устройство используется для заправки нити в иглу.
■
Вид справа/сзади
1
Маховик
При вращении маховика на себя (против часовой стрелки)
игла поднимается и опускается.
2
Ручка
Ручка служит для переноски машины.
3
Рычаг прижимной лапки
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную лапку.
4
Выключатель питания
Главный выключатель питания служит для включения и
выключения машины.
5
Гнездо подключения питания
В это гнездо вставляется разъем кабеля питания.
6
Вентиляционное отверстие
Вентиляционное отверстие обеспечивает циркуляцию
воздуха вокруг двигателя. Не закрывайте вентиляционное
отверстие во время работы машины.
7
USB-порт (для подключения флэш-накопителя
USB)
USB-порт используется для прямого подключения флэш-
накопителя USB при импорте рисунков с флэш-накопителя
USB.
Глава
1
ПОДГОТОВКА
К
РАБОТЕ
Узлы и детали машины и их назначение
a
b
c
d
e
f
g
h
i
j
k
l
a
b
c
d
e
f
g
