НАЗВАНИЯ ЧАСТЕЙ МАШИНЫ И ИХ ФУНКЦИИ

2

■

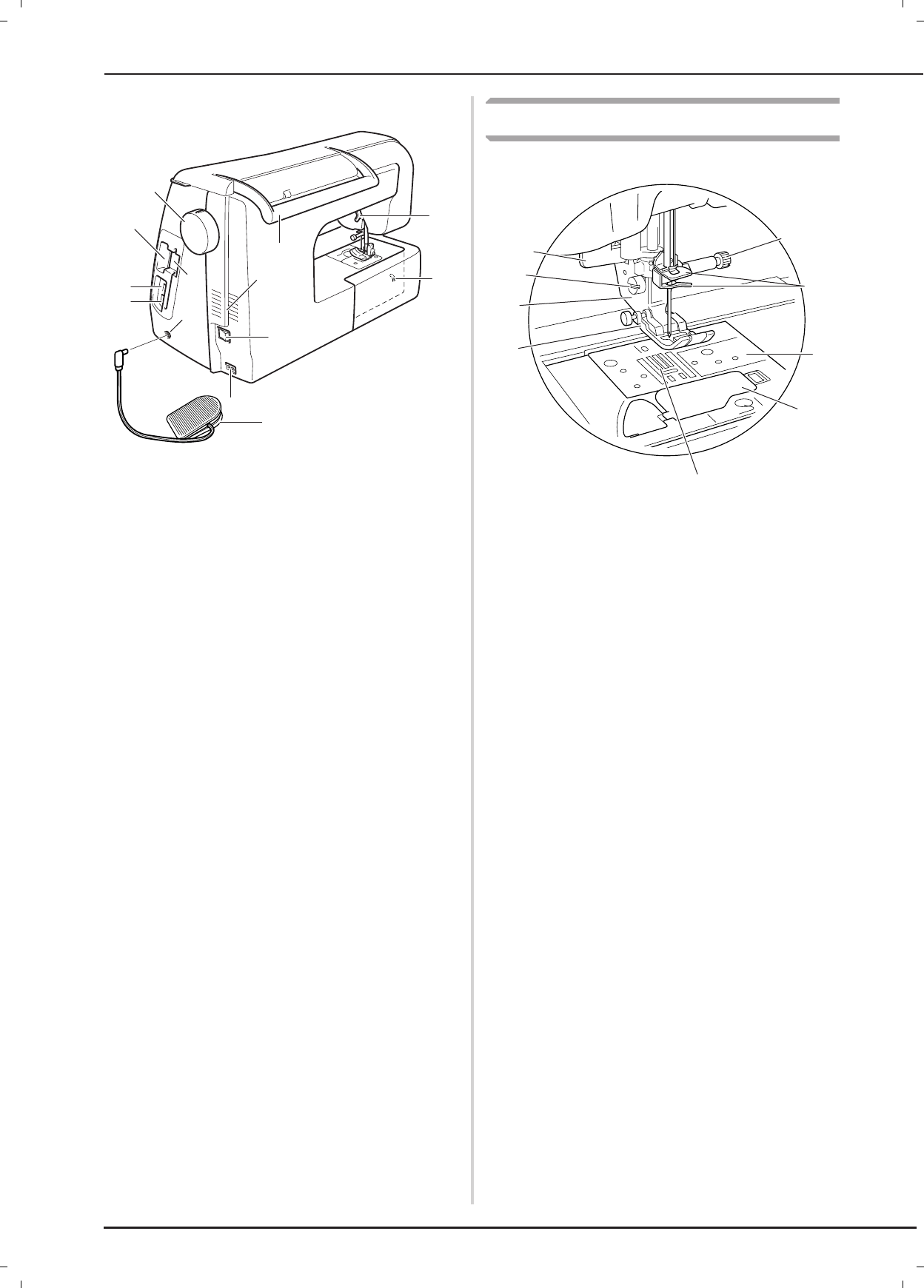

Вид справа/сзади

a

Ручка

Служит для переноски швейной машины.

b

Маховик

При вращении маховика на себя (против часовой стрелки)
игла поднимается и опускается. Маховик следует вращать
в направлении передней части машины.

c

Гнездо для карт с данными для вышивания

Предназначено для вставки карт с данными для
вышивания (приобретаемых отдельно).

d

Соединитель USB@порта для подключения
различных устройств – носителей данных

Для передачи рисунков из/в USB2устройство подключите
это устройство непосредственно к соединителю
USB2порта.

e

Соединитель USB@порта для подключения
компьютера

Для импорта/экспорта рисунков между компьютером и
машиной подключите USB2кабель к соединителю
USB2порта.

f

Держатель пера для нажатия кнопок на
сенсорном экране

Служит для хранения пера для нажатия кнопок на
сенсорном экране, когда оно не используется.

g

Сетевой выключатель

Сетевой выключатель служит для включения (ON) и
выключения (OFF) машины.

h

Гнездо для подключения сетевого шнура

Вставьте разъем сетевого шнура в это гнездо на машине.

i

Переключатель положения гребенок
транспортера

Служит для опускания и подъема гребенок транспортера
ткани.

j

Рычаг лапки

Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную лапку.

k

Вентиляционное отверстие

Вентиляционное отверстие позволяет осуществляться
циркуляции воздуха вокруг двигателя. Не закрывайте это
отверстие во время работы машины.

l

Педаль с убирающимся шнуром

Путем нажатия на эту педаль осуществляется управление
скоростью шитья.

m

Гнездо для подключения педали

Вставьте разъем педали в соответствующее гнездо
машины.

Область иглы и прижимной лапки

a

Адаптер прижимной лапки

На этот адаптер устанавливается прижимная лапка.

b

Прижимная лапка

Прижимная лапка служит для приложения к материалу
постоянного давления во время шитья. Установите лапку,
соответствующую выбранному типу строчки.

c

Гребенки транспортера ткани

Служат для подачи ткани в направлении шитья.

d

Крышка челночного устройства

Для установки шпульки необходимо открыть крышку
челночного устройства.

e

Винт иглодержателя

Винт иглодержателя используется для фиксации иглы в
иглодержателе.

f

Рычажок для выметывания петли

Рычажок для выметывания петли используется для
выполнения петель с использованием прижимной лапки
для выметывания петель за один прием.

g

Нитенаправители игловодителя

Пропустите верхнюю нить через два нитенаправителя
игловодителя.

h

Игольная пластина

На игольной пластине нанесена разметка, помогающая
при выполнении прямых швов.

i

Винт крепления адаптера лапки

Винт крепления адаптера лапки используется для
фиксации прижимной лапки.

c

b

h

a

g

l

k

f

d
e

j

i

m

f

i

a

b

c

e

g

h

d
