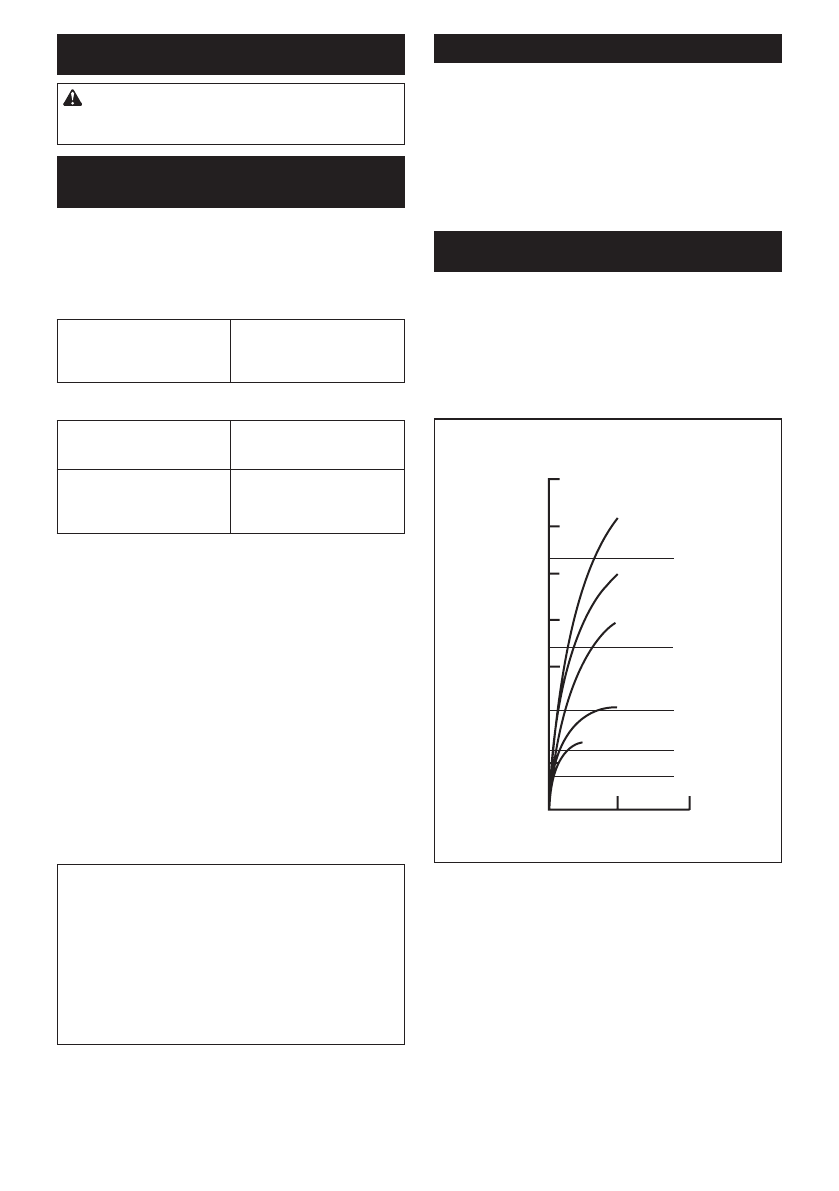

12 SVENSKA

MONTERING

FÖRSIKTIGT:

Se alltid till att maskinen är

avstängd och batterikassetten borttagen innan du

underhåller maskinen.

Montering eller demontering av

skruvbits eller hylsbits

►

Fig.7

Använd endast skruvbits/hylsbits som har en isättande

del enligt vad som visas i figuren. Använd inga andra

bits.

För verktyg med grunt skruvbitshål

A = 12 mm

B = 9 mm

Använd endast dessa typer

av borrbits. Följ procedur

1. OBS! Bitsfäste är inte

nödvändigt.

För verktyg med djupt borrbitshål

A = 17 mm

B = 14 mm

För att montera dessa typer

av skruvbits följer du proce

-

dur 1.

A = 12 mm

B = 9 mm

För att montera dessa typer

av skruvbits följer du procedur

2. OBS! Bitsfäste är nödvän

-

digt för att installera bitset.

Procedur 1

För maskin utan snabbhylsa

►

Fig.8:

1.

 Skruvbits

2.

 Hylsa

Montera skruvbitset genom att dra hylsan i pilens rikt-

ning och sätt i bitset i hylsan så långt det går.

Släpp sedan hylsan för att fästa borrbitset.

För maskin med snabbhylsa

För att montera bitsetet ska du sätta i det i hylsan så

långt det går.

Procedur 2

Förutom

procedur 1

 ovan, ska bitsfästet föras in i

hylsan med dess spetsiga del vänd in mot hylsan.

►

Fig.9:

1.

 Skruvbits

2.

 Bitsfäste

3.

 Hylsa

Ta ut bitset genom att dra hylsan i pilens riktning och

dra ut skruvbitset.

OBS:

 Om skruvbitset inte är isatt djupt nog i hylsan

kommer inte hylsan att gå tillbaka till sitt ursprungliga

läge och skruvbitset fästs inte. Försök då att sätta i

bitset på nytt enligt instruktionerna ovan.

OBS:

 Om det är svårt att sätta i bitsetet kan du först

trycka ner hylsan och sedan sätta i bitsetet så lång

det går.

OBS:

 Efter att skruvbitset är isatt kontrollerar du att

det är ordentligt fastskruvat. Om det åker ut ska du

inte använda det.

Monteringskrok

►

Fig.10:

1.

 Spår

2.

 Krok

3.

 Skruv

Haken kan användas när du vill hänga upp verktyget

temporärt. Den kan monteras på båda sidorna av

maskinen. För att montera kroken sätter du i den i ett

spår i maskinhuset på endera sida och drar fast den

med en skruv. Ta bort kroken genom att skruva loss

skruven.

ANVÄNDNING

►

Fig.11

Det korrekta åtdragningsmomentet för det som ska

fästas kan variera beroende på skruvens/bultens typ

eller storlek, arbetsstyckets material m.m. Sambandet

mellan åtdragningsmomentet och åtdragningstiden

visas i figurerna.

Korrekt åtdragningsmoment för standardbult

140

N•

m

(kgf•cm)

(1428)

120

(1224)

100

(1020)

80

(816)

60

(612)

40

(408)

20

(204)

0

M16

M10

M8

M14

M12

(M16)

(M14)

(M12)

(M10)

(M8

)

2

1

2.0

1.0

1.

 Åtdragningstid (sekunder)

2.

 Åtdragningsmoment
