43
РУССКИЙ
Процедура 1
Для инструмента без быстроразъемной втулки
►
Рис.8:
1.
Насадка для отвертки
2.
Муфта
Для установки насадки сдвиньте муфту по стрелке и
вставьте насадку в муфту до упора.
Затем отпустите муфту, чтобы зафиксировать
насадку.
Для инструмента с быстроразъемной втулкой
Для установки насадки для отвертки вставьте ее во
втулку до упора.
Процедура 2
В дополнение к
процедуре 1
установите переходник
в муфту заостренной стороной внутрь.
►
Рис.9:
1.
Насадка для отвертки
2.
Переходник
3.
Муфта
Для снятия насадки потяните муфту в направлении,
указанном стрелкой, и вытяните насадку.
ПРИМЕЧАНИЕ:
Если не вставить насадку в
муфту достаточно глубоко, муфта не вернется в
первоначальное положение и насадка не будет
закреплена. В таком случае попытайтесь повторно
вставить насадку в соответствии с инструкциями
выше.
ПРИМЕЧАНИЕ:
Если вставить насадку для
отвертки затруднительно, потяните за муфту и
вставьте ее в муфту до упора.
ПРИМЕЧАНИЕ:
После установки насадки для
отвертки проверьте надежность ее фиксации.
Если насадка выходит из держателя, не исполь
-
зуйте ее.
Установка крючка
►
Рис.10:
1.
Паз
2.
Крючок
3.
Винт
Крючок удобен для временного подвешивания
инструмента. Он может быть установлен с любой
стороны инструмента. Для установки крючка
вставьте его в паз в корпусе инструмента с одной из
сторон и закрепите при помощи винта. Чтобы снять
крючок, необходимо сначала отвернуть винт.
ЭКСПЛУАТАЦИЯ
►

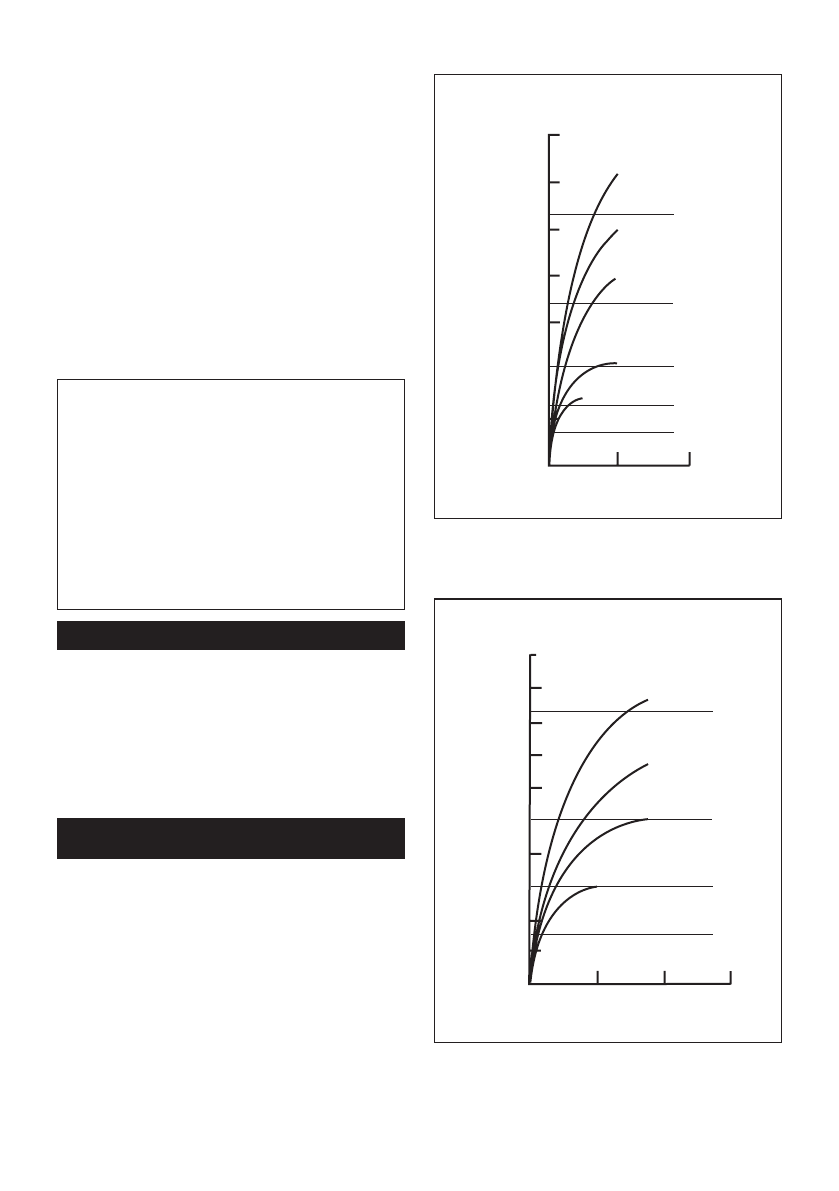

Рис.11
Соответствующий крутящий момент затяжки может
отличаться в зависимости от типа или размера
винта/болта, материала закрепляемой рабочей
детали и т. д. Соотношение между крутящим
моментом затяжки и временем затяжки показано на
рисунках.
Соответствующий крутящий момент затяжки
стандартного болта
140
N•
m
(kgf•cm)
(1428)
120
(1224)
100
(1020)
80
(816)
60
(612)
40
(408)
20
(204)
0
M16
M10
M8
M14
M12
(M16)
(M14)
(M12)
(M10)
(M8
)
2
1
2.0
1.0
1.
Время затяжки (с)
2.
Момент затяжки
Соответствующий крутящий момент затяжки
высокопрочного болта
2
1
200
(2040)
N•
m
(kgf•cm
)
180
(1836)
160
(1632)
140
(1428)
120
(1224)
100
(1020)
80
(816)
60
(612)
40
(408)
20
(204)
0
M14
M12
(M14)
(M12)
(M10)
(M8)
M10
M8
2.0
3.0
1.0
1.
Время затяжки (с)
2.
Момент затяжки
Крепко возьмитесь за инструмент и вставьте острие
насадки для отвертки в головку винта. Надавите на
инструмент в такой степени, чтобы насадка не сосколь
-
знула с винта, и включите инструмент для начала работы.
