УСТРОЙСТВО ДРЕЛИ

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ

ВНИМАНИЕ! При отключении энергоснабжения обязательно

П

П

отсоедините дрель от электрической питающей  сети.

Общие указания при работе с дрелью

•

После транспортирования дрели при от-

рицательной  температуре  окружающего

воздуха,  необходимо  выдержать  ее    при

температуре  +25 °С не  менее  двух  ча-

сов  до  первого  включения.  В  противном

случае  дрель  может  выйти  из  строя  при

включении,  из-за  влаги,  сконденсировав-

шейся на деталях электродвигателя и его

электрооборудовании.

•

При  сверлении  глубоких  отверстий  пе-

риодически  вынимайте  сверло  из  отвер-

стия, чтобы устранить бетонную пыль или

стружку.

•

После просверливания двух или трех от-

верстий  всегда  очищайте  дрель  от  пыли

•

Общий вид дрели показан на рисунках В

и С, ее подробное устройство приведено

на схеме сборки.

•

Дрель  состоит  из  следующих  основных

узлов: рукоятка дополнительная 2, корпус

8,  рукоятка  9,  редуктор  10 —  собранных

в  единый  механизм.  На  выходном  валу

(шпинделе)  зубчатого  редуктора  10  за-

креплен  патрон  сверлильный  быстроза-

жимной 6 (далее в тексте « сверлильный

патрон»).  Сверлильный  патрон  6  пред-

назначен  для  установки  и  закрепления

цилиндрических  хвостовиков  режущего

инструмента — сверл.  При работе дрель

удерживают за рукоятки 2 и  9. В корпусе

8 смонтирован (см. рис. А и схему сборки)

коллекторный  электродвигатель,  подвод

электроэнергии  к  которому  осуществля-

ется  с  помощью  кабеля  электропитания

(поз.  32,  см.  схему  сборки).  С  помощью

переключателя  7  производят  настрой-

ку  дрели  на  выбранный  режим  работы.

Дрель  может  работать  в  двух  режимах:

«сверление»  и  «сверление  с  ударом».

Кнопка пуска 13 предназначена для вклю-

чения  и  выключения  дрели.  В  кнопку  пу-

ска  13  встроен  электронный  регулятор

12  частоты  вращения  шпинделя  дрели.

Переключатель  11  предназначен  для  из-

менения  направления  вращения  шпин-

деля  дрели.  Блокировочная  кнопка  14

предназначена для фиксирования кнопки

пуска  13  во  включенном  положении,  что

используется  при    длительной  и  непре-

рывной  работе  дрели.  Ограничитель  3

предназначен для настройки дрели на не-

обходимую глубину сверления.

10

2

2. Рукоятка дополнительная

10. Редуктор дрели

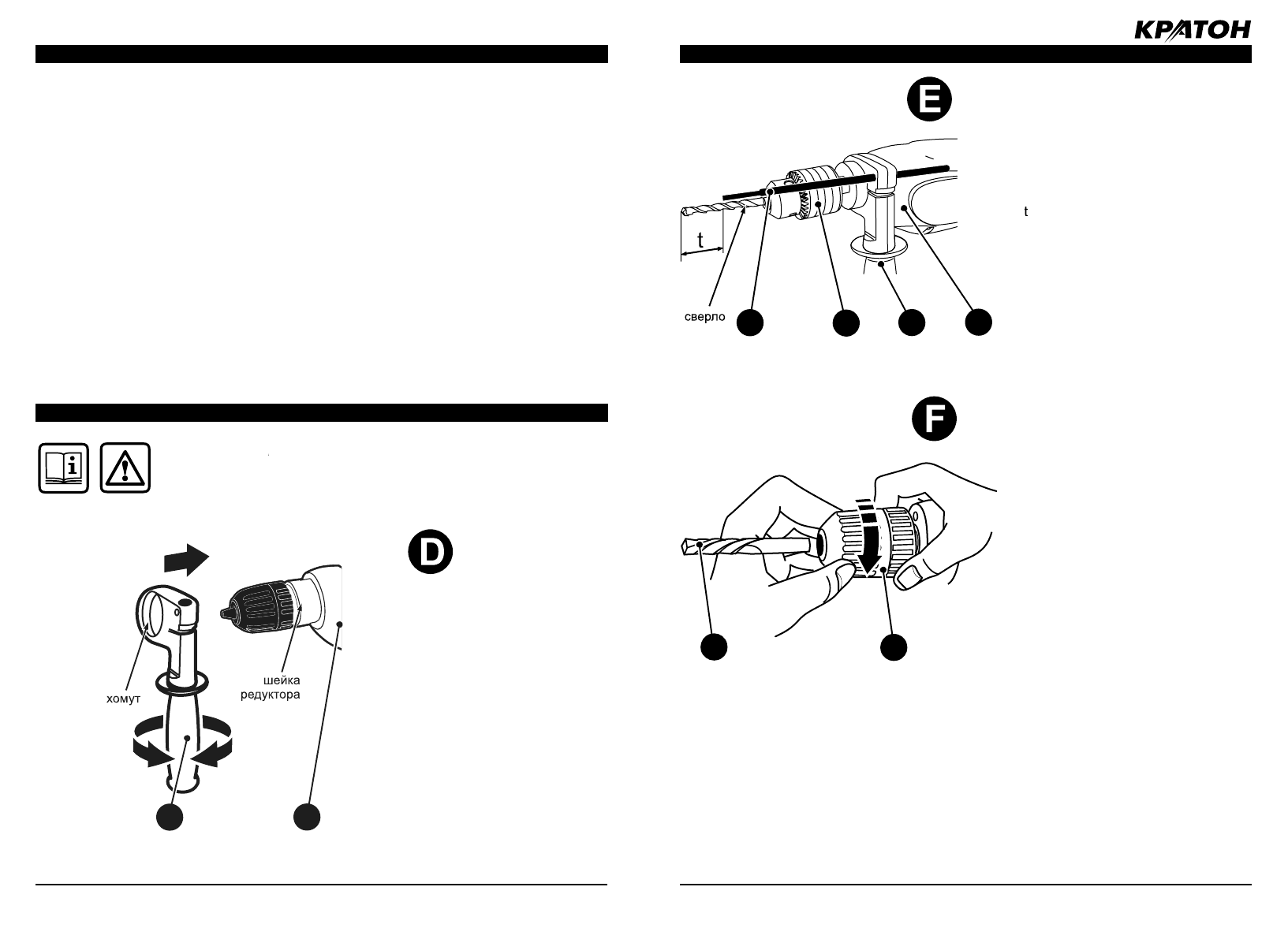

Рисунок D — установка дополнительной рукоятки на шейку редуктора.

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ

— глубина сверления

2. Рукоятка дополнительная

3.  Ограничитель  глубины  сверле-

ния

6.  Патрон  быстрозажимной  свер-

лильный

10. Редуктор дрели

3

6

2

10

Рисунок E — настройка дрели на необходимую глубину сверления. Установка сверла в

сверлильный патрон. Примечание: рисунок не определяет конструкцию дрели.

www.kraton.ru

15

6

2.  Патрон  сверлильный  быстроза-

жимной

15. Сверло

Рисунок F — установка сверла в быстрозажимной сверлильный патрон.
