УСТРОЙСТВО ДРЕЛИ

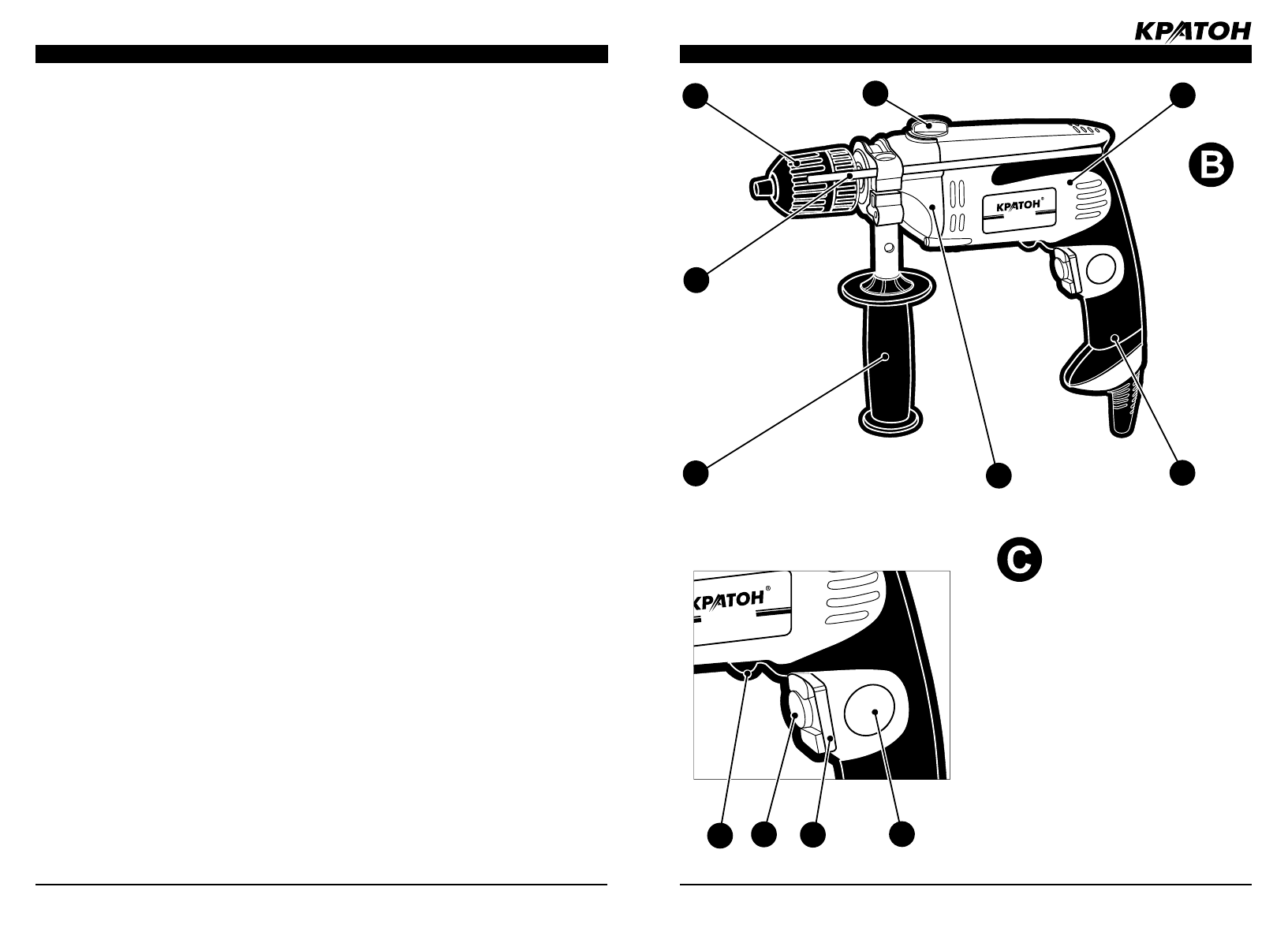

Рисунок В — общий вид дрели.
2
10
13
12
6
3
11
9
14
7
8
2. Рукоятка дополнительная
3. Ограничитель глубины сверления
6. Патрон сверлильный быстрозажим-
ной
7. Переключатель режимов работы
8. Корпус дрели
9. Рукоятка
10. Редуктор дрели
11. Переключатель направления враще-
ния (реверс)
12. Электронный регулятор частоты
вращения
13. Кнопка пуска (выключатель)
14. Блокировочная кнопка выключателя
Рисунок С — элементы управления дрелью.
www.kraton.ru
и бетонной крошки. Замену сверла произ-
водите только при полностью очищенном
сверлильном патроне дрели.
•
Металлические детали, кафельную плит-
ку и другие хрупкие материалы сверлите
в режиме работы дрели «сверление».
•
При работе с дрелью следует использо-
вать только хорошо и правильно заточен-
ные сверла.
• ВНИМАНИЕ!
Запрещено сверлить и
обрабатывать металлические изделия в
режимах работы дрели «сверление с уда-
ром».
• ВНИМАНИЕ!
Сильное загрязнение вну-
тренних полостей дрели кирпичной, бе-
тонной, древесной, металлической пылью
является нарушением условий эксплуата-
ции и основанием для отказа изготовите-
ля от гарантийных обязательств.
• ВНИМАНИЕ!
В условиях продолжитель-
ной нагрузки на малой частоте вращения
возможен перегрев электродвигателя. В
этой ситуации электродвигатель необ-
ходимо охладить, дав ему поработать в
режиме холостого хода на максимальных
оборотах.
•
Изменять режим работы с помощью пе-
реключателя 7 можно только после пол-
ной остановки вращения сверлильного
патрона 6 (см. рис. В).
•
Ваша дрель может работать в двух ре-
жимах:
1) «Сверление» — этот режим предна-
значен для сверления металла, дерева,
пластика.
2) «Сверление с ударом» — этот режим
предназначен для сверления бетона, кир-
пича, камня и пенобетона.
Распаковка дрели. Подготовка рабоче-
го места
•
Откройте коробку, в которую упакована
коробку
коробку
дрель. Проверьте комплектность дрели
и отсутствие видимых механических по-
вреждений.
•
Подготовьте рабочий стол с зажимными
приспособлениями или рабочее место
для выполнения технологических опе-
раций сверления. Работу с дрелью ре-
комендуется производить в помещении,
оборудованном системой приточно-вы-
тяжной вентиляции и снабженном общим
освещением.
•
Зона вокруг рабочего места должна быть
необходимой и достаточной для обеспе-
чения безопасной работы, эффективного
технического обслуживания и контроля
рабочего процесса.
•
Для защиты электрооборудования дре-
ли и электропроводки от перегрузок, на
электрическом распределительном щите
подключения данной линии необходимо
применять плавкие предохранители или
автоматические выключатели на 16 А. На-
пряжение и частота тока в электрической
питающей линии должно соответствовать
техническим характеристикам дрели.
Установка дополнительной рукоятки
•
Ослабьте захват рукоятки дополнитель-
ной 2 (см. рис. D), вращая нижнюю ее
часть против часовой стрелки.
•
Установите рукоятку дополнительную 2
на шейку редуктора 10, поверните ее в
нужную рабочую позицию и надежно за-
тяните, вращая ее нижнюю часть по ча-
совой стрелке.
Настройка дрели на необходимую глу-
бину сверления
•
Ограничитель глубины сверления ис-
пользуется для сверления отверстий
определенной глубины.
•
Ослабьте фиксацию ограничителя глу-
бины сверления 3, вращая дополнитель-
ную рукоятку 2 (см. рис. Е).
•
Установите необходимую глубину свер-
ления t, с помощью ограничителя 3. Глу-
бина сверления t — размер между верши-
ной сверла и торцем ограничителя 3.
•
Зафиксируйте ограничитель глубины
сверления 3, вращая дополнительную ру-
коятку 2.
ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ ДРЕЛИ
