УСТРОЙСТВО ДРЕЛИ

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ

ВНИМАНИЕ! При отключении энергоснабжения обязательно

П

П

отсоедините дрель от электрической питающей  сети.

Общие указания при работе с дрелью

•

После транспортирования дрели при от-

рицательной  температуре  окружающего

воздуха,  необходимо  выдержать  ее    при

температуре  +25 °С не  менее  двух  ча-

сов  до  первого  включения.  В  противном

случае  дрель  может  выйти  из  строя  при

включении,  из-за  влаги,  сконденсировав-

шейся на деталях электродвигателя и его

электрооборудовании.

•

При  сверлении  глубоких  отверстий  пе-

риодически  вынимайте  сверло  из  отвер-

стия, чтобы устранить бетонную пыль или

стружку.

•

После просверливания двух или трех от-

верстий  всегда  очищайте  дрель  от  пыли

и бетонной крошки. Замену сверла произ-

водите только при полностью очищенном

сверлильном патроне дрели.

•

Металлические детали, кафельную плит-

ку  и  другие  хрупкие  материалы  сверлите

в режиме работы дрели «сверление».

•

При работе с дрелью следует использо-

вать только хорошо и правильно заточен-

ные сверла.

•  ВНИМАНИЕ!

Запрещено  сверлить  и

обрабатывать  металлические  изделия  в

режимах работы дрели «сверление с уда-

ром».

• ВНИМАНИЕ!

Сильное загрязнение вну-

тренних  полостей  дрели  кирпичной,  бе-

тонной, древесной, металлической пылью

является нарушением условий эксплуата-

ции и основанием для отказа изготовите-

ля от гарантийных обязательств.

• ВНИМАНИЕ!

В условиях продолжитель-

ной нагрузки на малой частоте вращения

возможен  перегрев  электродвигателя.  В

этой  ситуации  электродвигатель  необ-

ходимо  охладить,  дав  ему  поработать  в

режиме холостого хода на максимальных

оборотах.

•

Изменять режим работы с помощью пе-

реключателя  9  можно  только  после  пол-

ной  остановки  вращения  сверлильного

патрона 7 (см. рис. В).

•

Ваша  дрель  может  работать  в  двух  ре-

жимах:

1)  «Сверление»  —  этот  режим  предна-

значен  для  сверления  металла,  дерева,

пластика.

2)  «Сверление  с  ударом»  —  этот  режим

предназначен для сверления бетона, кир-

пича, камня и пенобетона.

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ

•

Общий вид дрели показан на рисунках В

и С, ее подробное устройство приведено

на схеме сборки.

•

Дрель  состоит  из  следующих  основных

узлов: рукоятка дополнительная 2, редук-

тор 8,  корпус 10, рукоятка 11 — собранных

в  единый  механизм.  На  выходном  валу

(шпинделе)  зубчатого  редуктора  8  закре-

плен  патрон  сверлильный  7.  Сверлиль-

ный патрон 7 предназначен для установки

и закрепления цилиндрических хвостови-

ков режущего инструмента — сверл.  При

работе  дрель  удерживают  за  рукоятки  2

и  11. В корпусе 10 смонтирован (см. рис.

В и схему сборки) коллекторный электро-

двигатель, подвод электроэнергии к кото-

рому  осуществляется  с  помощью  кабеля

электропитания  (поз. 54, см. схему сбор-

ки).  С  помощью    переключателя  9  про-

изводят  настройку  дрели  на  выбранный

режим  работы.  Дрель  может  работать  в

двух режимах: «сверление» и «сверление

с ударом». Кнопка пуска 14 предназначе-

на для включения и выключения дрели. В

кнопку пуска 14 встроен электронный ре-

гулятор  13  частоты  вращения  шпинделя

дрели.  Переключатель  15  предназначен

для  изменения  направления  вращения

шпинделя  дрели.  Блокировочная  кноп-

ка  16    предназначена  для  фиксирования

кнопки  пуска  14  во  включенном  положе-

нии,  что  используется  при    длительной

и  непрерывной  работе  дрели.  Ограничи-

тель  3  предназначен  для  настройки  дре-

ли  на  необходимую  глубину  сверления.

Переключение передач  редуктора  8  с

первой скорости на вторую скорость  осу-

ществляют  с  помощью  ручки  12.  Первая

и  вторая  скорости  редуктора  8 обеспе-

чивают  частоту  вращения  сверлильного

патрона 7 в диапазонах 0–1100 мин

-1

 или

0–3000 мин

-1

 соответственно.

8

2

2. Рукоятка дополнительная

8. Редуктор дрели

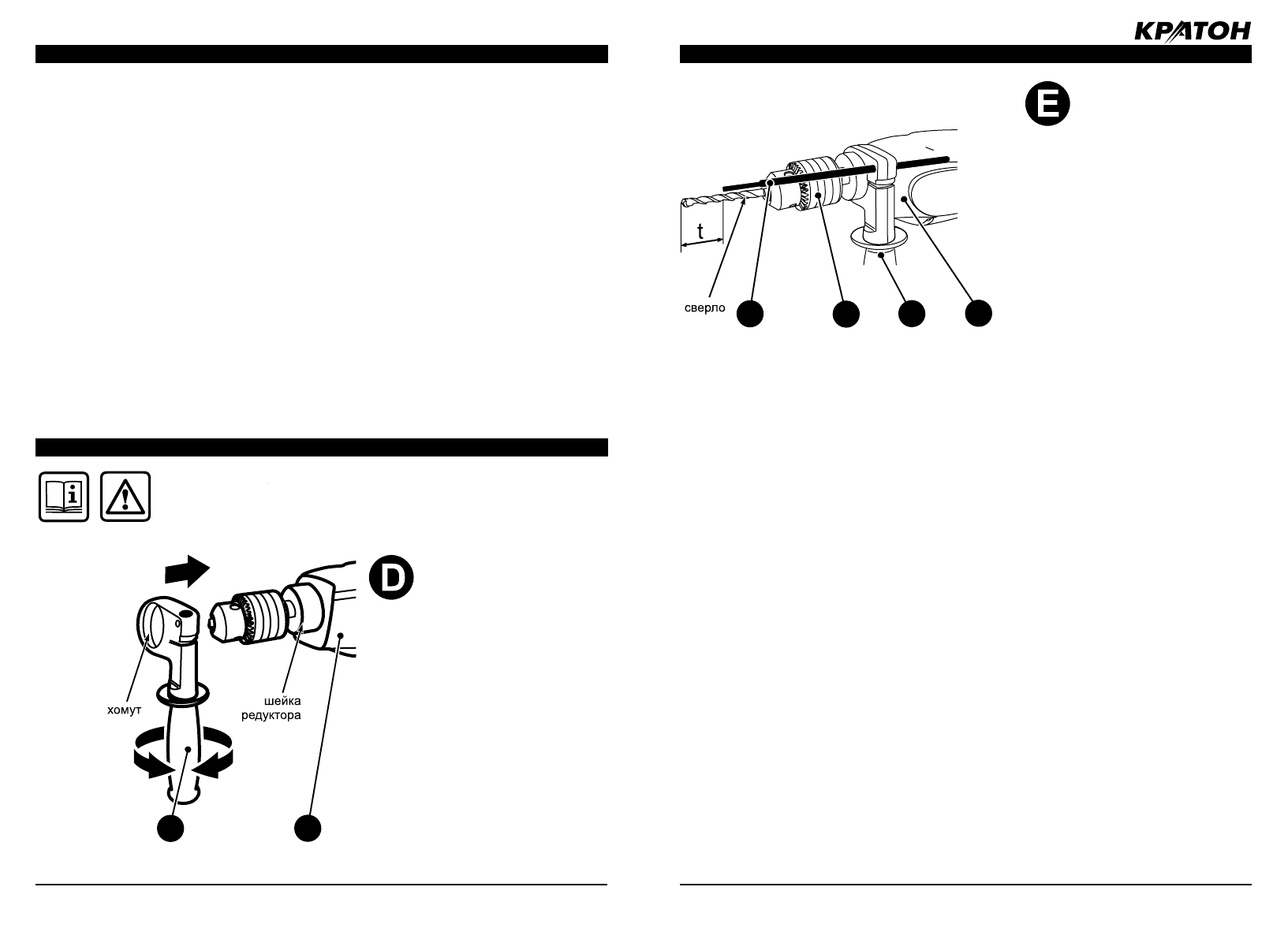

Рисунок D — установка дополнительной рукоятки на шейку редуктора.

t — глубина сверления

2. Рукоятка дополнительная

3.  Ограничитель  глубины  сверле-

ния

7. Патрон сверлильный

8. Редуктор дрели

3

7

2

8

Рисунок D — настройка дрели на необходимую глубину сверления. Установка сверла

в сверлильный патрон.
