УСТРОЙСТВО ДРЕЛИ

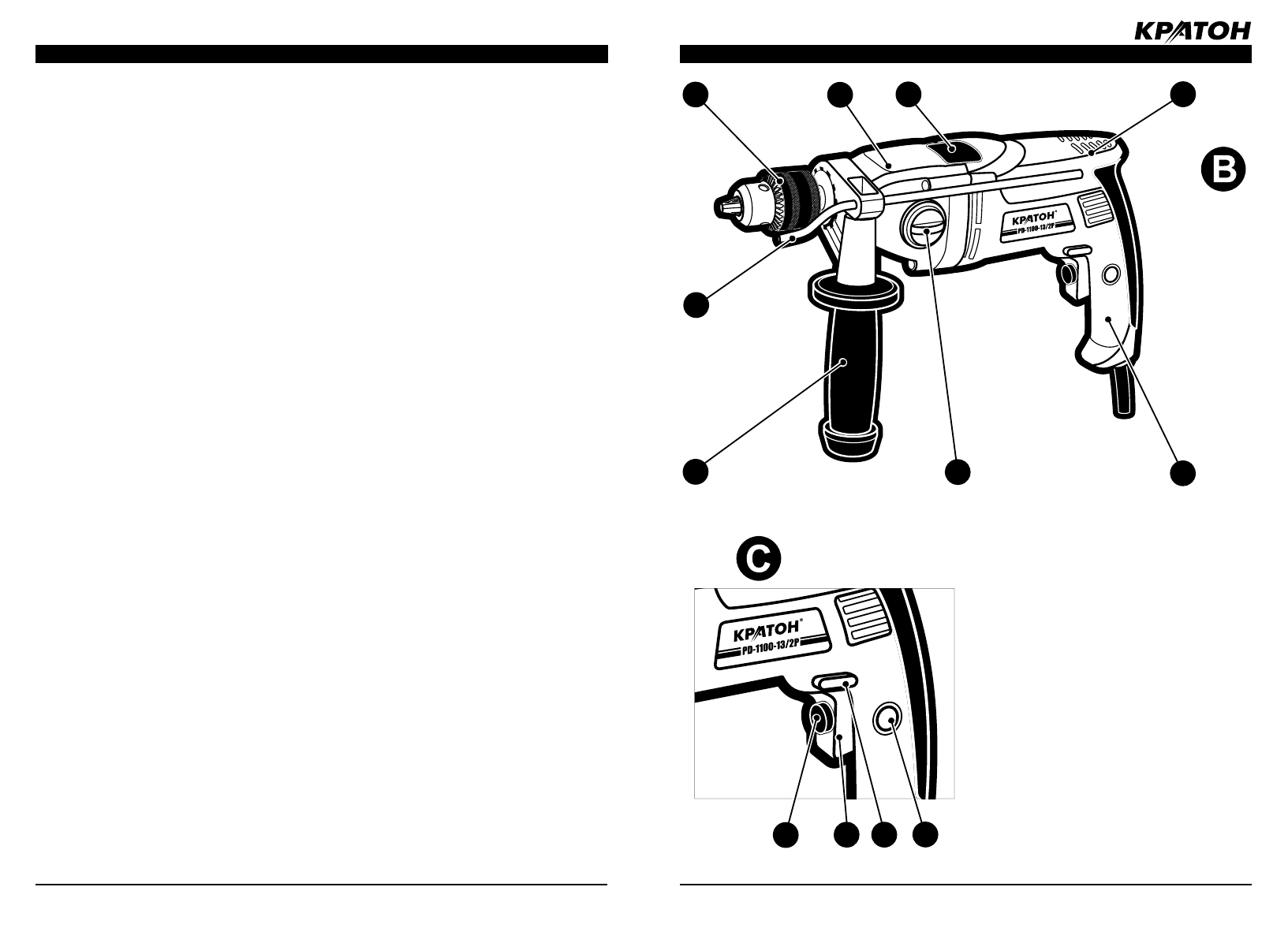

Рисунок B — общий вид дрели.

2

11

15

14

7

3

12

13

10

16

8

9

2. Рукоятка дополнительная

3. Ограничитель глубины сверления

7. Патрон сверлильный

8. Редуктор дрели

9. Переключатель режимов работы

10. Корпус дрели

11. Рукоятка

12. Ручка переключения передач (скоро-

стей)

13.  Электронный  регулятор  частоты

вращения

14. Кнопка пуска (выключатель)

15. Переключатель направления враще-

ния (реверс)

16. Блокировочная кнопка выключателя

Рисунок С — элементы управления дрелью.

Распаковка дрели. Подготовка рабоче-

го места

•

Откройте  коробку,  в  которую  упакована

коробку

коробку

дрель.  Проверьте  комплектность  дрели

и  отсутствие  видимых  механических  по-

вреждений.

•

Подготовьте рабочий стол с зажимными

приспособлениями  или  рабочее  место

для  выполнения  технологических  опе-

раций  сверления.  Работу  с  дрелью  ре-

комендуется  производить  в  помещении,

оборудованном  системой  приточно-вы-

тяжной вентиляции и снабженном общим

освещением.

•

Зона вокруг рабочего места  должна быть

необходимой  и  достаточной  для  обеспе-

чения безопасной работы, эффективного

технического  обслуживания  и  контроля

рабочего процесса.

•

  Для  защиты  электрооборудования  дре-

ли  и  электропроводки  от  перегрузок,  на

электрическом  распределительном  щите

подключения  данной  линии  необходимо

применять  плавкие  предохранители  или

автоматические выключатели на 16 А. На-

пряжение и частота тока в электрической

питающей линии должно соответствовать

техническим характеристикам дрели.

Установка дополнительной рукоятки

•

Ослабьте захват рукоятки дополнитель-

ной  2  (см.  рис.  D),  вращая  нижнюю  ее

часть против часовой стрелки.

•

Установите хомут на  шейку  редуктора

8,  поверните  рукоятку  дополнительную

2  в  нужную  рабочую  позицию  и  надежно

затяните,  вращая  ее нижнюю  часть по

часовой  стрелке.  Примечание:  для  вы-

полнения  данной  операции  необходимо

демонтировать сверлильный патрон 7.

Настройка дрели на необходимую глу-

бину сверления

•

Ограничитель  глубины  сверления  ис-

пользуется  для  сверления  отверстий

определенной глубины.

•

Ослабьте  фиксацию  ограничителя  глу-

бины  сверления  3, вращая  дополнитель-

ную рукоятку 2 (см. рис. Е).

•

Вставьте ограничитель глубины сверле-

ния 3 в отверстие на корпусе рукоятки до-

полнительной 2, как показано на рисунке

D.

•

Установите  необходимую  глубину  свер-

ления  t, с  помощью  ограничителя  3.  Глу-

бина сверления — размер t между верши-

ной сверла и торцем ограничителя 3.

•

Зафиксируйте  ограничитель  глубины

сверления 3, вращая дополнительную ру-

коятку 2.

Установка сверла

•

С  помощью  ключа  5  (см.  раздел  «Ком-

плектность»)  разведите  кулачки  свер-

лильного патрона 7 (см. рис. А и Е).

•

Вставьте хвостовик сверла  в сверлиль-

ный патрон 7 и отцентруйте его. Центров-

ка заключается в совмещении оси сверла

с осью сверлильного патрона 7.

•  ВНИМАНИЕ!

Работа  с неправильно  от-

центрованным  сверлом  может  привести

к  дефекту  в  заготовке  (разбивке  отвер-

стия).

•

С  помощью  ключа  5  затяните  кулачки

сверлильного патрона 7.

Включение и выключение дрели

•

Вставьте  вилку  кабеля  электропитания

дрели  в  розетку  однофазной  электриче-

ской питающей сети (220 В, 50 Гц).

•

Включение дрели осуществляется плав-

ным  нажатием  на  кнопку  пуска  14  (см.

рис. С).

•

Кнопка  пуска  14  со  встроенным  элек-

тронным  регулятором  14  частоты  вра-

щения  шпинделя  при  необходимости

продолжительной  работы  дрели  может

фиксироваться во включенном состоянии

с помощью блокировочной кнопки 16.

•

Частота вращения шпинделя дрели  из-

меняется  при  нажатии  на  кнопку  пуска

14  —  при  ее  полном  нажатии  шпиндель

(сверлильный патрон 7) вращается с мак-

симальной  частотой.  Верхний  и  нижний

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ
