УСТРОЙСТВО ДРЕЛИ

13

12

11

11. Кнопка пуска (выключатель)

12.  Переключатель  направления  враще-

ния (реверс)

13. Блокировочная кнопка выключателя

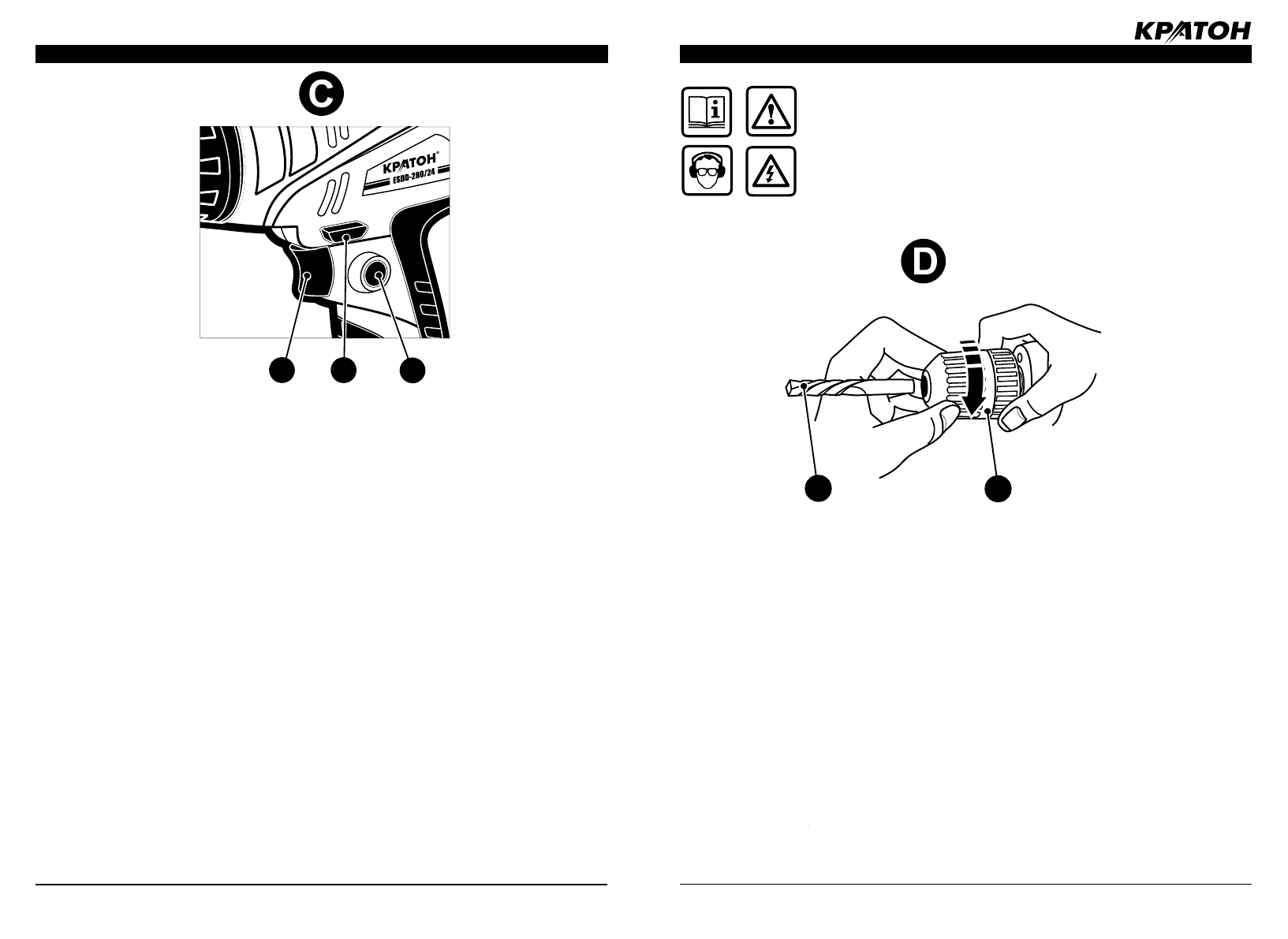

Рисунок C — элементы управления дрелью.

Устройство  и принцип работы дрели

•

Общий вид дрели показан на рисунках В

и С, ее подробное устройство приведено

на схеме сборки (см. приложение Б).

•

В корпусе 8 размещены основные узлы

дрели:  коллекторный    электродвигатель,

электрооборудование,  редуктор  и  другие

детали  (см.  схему  сборки).  На  выходном

валу  (шпинделе)  зубчатого  редуктора  за-

креплен  патрон  сверлильный  быстроза-

жимной 7 (далее в тексте « сверлильный

патрон»).  Сверлильный  патрон  7  пред-

назначен  для  установки  и  закрепления

цилиндрических  хвостовиков  режущего

инструмента  или  отверточных  насадок

(бит). При  сверлении  дрель    удержива-

ют  за    рукоятку  9. Дрель  может  работать

в  двух  режимах:  «сверление»    и  «заво-

рачивание  шурупов».  Переключатель  6

предназначен для выбора режима работа

и  для  регулирования  предельного  крутя-

щего момента при закручивании шурупов.

Подвод  электроэнергии    к  электродвига-

телю  осуществляется  с  помощью  кабе-

ля  электропитания  с  вилкой  10.    Кнопка

пуска  11  предназначена  для  включения

и  выключения  дрели  и  плавного  регули-

рования  частоты  вращения  шпинделя.

Переключатель  12  предназначен  для  из-

менения  направления  вращения  шпин-

деля  дрели.  Блокировочная  кнопка  13

предназначена для фиксирования кнопки

пуска  11  во  включенном  положении,  что

используется  при    длительной  и  непре-

рывной работе дрели.

•

Крутящий  момент  от  электродвигателя,

смонтированного  в  корпусе  8,  через  ре-

дуктор  передается  на  шпиндель  дрели.

Пользователь,  удерживая  дрель  за  руко-

ятку  9  и,  при  необходимости  за  корпус  8,

осуществляет рабочий процесс  (см. раз-

дел «Назначение и общие указания»).

Общие указания

•

После транспортирования дрели при от-

рицательной  температуре  окружающего

воздуха,  необходимо  выдержать  ее    при

температуре  +25 °С не  менее  двух  ча-

сов  до  первого  включения.  В  противном

случае  дрель  может  выйти  из  строя  при

включении,  из-за  влаги,  сконденсировав-

шейся на деталях электродвигателя и его

электрооборудовании.

Распаковка дрели. Подготовка рабоче-

го места

•

Откройте  коробку,  в  которую  упакована

коробку

коробку

дрель.  Проверьте  комплектность  дрели

и  отсутствие  видимых  механических  по-

вреждений.

•

Подготовьте  рабочее место для выпол-

нения  технологических  операций  свер-

ления  или  сборки  деталей  и  заготовок.

Работу  с  дрелью  рекомендуется  произ-

водить  в  помещении,  оборудованном  си-

стемой приточно-вытяжной вентиляции и

снабженном общим освещением.

•

Зона вокруг рабочего места  должна быть

необходимой  и  достаточной  для  обеспе-

чения безопасной работы, эффективного

технического  обслуживания  и  контроля

рабочего процесса.

•

  Для  защиты  электрооборудования  дре-

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ

14

7

7. Патрон сверлильный быстрозажимной

14. Сверло

Рисунок D — установка сверла в быстрозажимной патрон.

ВНИМАНИЕ!  При  отключении  энергоснабжения  обязатель-

П

П

но отсоедините дрель от электрической питающей  сети.

При  проведении  работ надевайте  удобную  одежду,  специ-

альные защитные очки, прочную обувь на нескользящей по-

дошве и защитные противошумные наушники.
