УСТРОЙСТВО ДРЕЛИ

ли  и  электропроводки  от  перегрузок,  на

электрическом  распределительном  щите

подключения  данной  линии  необходимо

применять  плавкие  предохранители  или

автоматические выключатели на 16 А. На-

пряжение и частота тока в электрической

питающей линии должно соответствовать

техническим характеристикам дрели.

Установка сверла или отверточной на-

садки

•

Для  ускорения  замены  сверл,  дрель

оснащена  быстрозажимным  сверлиль-

ным  патроном 7 (см. рис. B и D).

•

Установку (замену) сверла  выполняют в

следующей последовательности:

— откройте сверлильный патрон 7;

— для этого проверните переднюю часть

сверлильного  патрона  7,  удерживая  при

этом его заднюю часть;

—  вставьте  в  сверлильный  патрон  7

хвостовик сверла 14;

— с достаточным усилием затяните свер-

лильный патрон 7;

—  для  этого  закрутите  переднюю  часть

сверлильного  патрона  7,  удерживая  за-

днюю его часть.

•

Сверла  в  комплектность  дрели  не  вхо-

дят и приобретаются за отдельную плату.

Включение и выключение дрели

•

Вставьте  вилку  кабеля  электропитания

10 (см. рис. B) в розетку однофазной элек-

трической питающей сети (220 В, 50 Гц).

•

Включение дрели осуществляется плав-

ным  нажатием  на  кнопку  пуска  11  (см.

рис. С).

•

Кнопка пуска 11 при необходимости про-

должительной  работы  дрели  может  фик-

сироваться  во  включенном  состоянии  с

помощью блокировочной кнопки 13.

•

Частота вращения шпинделя дрели  из-

меняется  при  нажатии  на  кнопку  пуска

11  —  при  ее  полном  нажатии  шпиндель

(сверлильный патрон 7) вращается с мак-

симальной частотой.

•

Если  кнопка  пуска  11  была  зафиксиро-

вана для продолжительной работы, то от-

ключение  дрели  производится  путем  ее

повторного нажатия.

•

Наличие  встроенного  электронного  ре-

гулятора  частоты  вращения  шпинделя

позволяет  подбирать  его  оптимальную

частоту  вращения  при  сверлении  или

закручивании  шурупов  в  зависимости  от

вида материала и диаметра  отверстия.

•

При  необходимости  изменения  направ-

ления  вращения  шпинделя  (реверс)  ис-

пользуйте  переключатель  12  (см.  рис.

С). В момент переключения направления

вращения шпинделя дрель не должна ра-

ботать.

Сверление

•

Вращая переключатель 6 (см. рис. В), пе-

реведите дрель в режим работы «сверле-

ние».  Для этого поверните переключатель

6, так чтобы пиктограмма   совместилась

с маркером на корпусе 8.

•

Для  выполнения  операций  сверления

используйте  сверла,  заточенные  в  соот-

ветствии с действующими нормами и тре-

бованиями.

•

Отверстия  в    древесине  сверлят    спе-

циальными    перовыми    сверлами.    Для

сверления  отверстий большого диаметра

необходимо  использовать  соответствую-

щие  сверла  для  дерева,  работающие  на

низкой частоте вращения шпинделя. Для

сверления    древесины  также    используй-

те  винтовые цилиндрические сверла или

фрезы.

•

Для сверления  металлических заготовок

используйте    винтовые    сверла,    предна-

значенные для   работы  на  большой ча-

стоте  вращения  и  изготовленные  из  бы-

строрежущей стали (Р18, Р6М5).

• Для сверления каменной кладки исполь-

зуйте  сверла  оснащенные  пластинками

твердого сплава.

•  Перед  началом  сверления  металличе-

ских заготовок с помощью керна наметь-

те (накерните)  места (центры) предпола-

гаемых отверстий.

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ

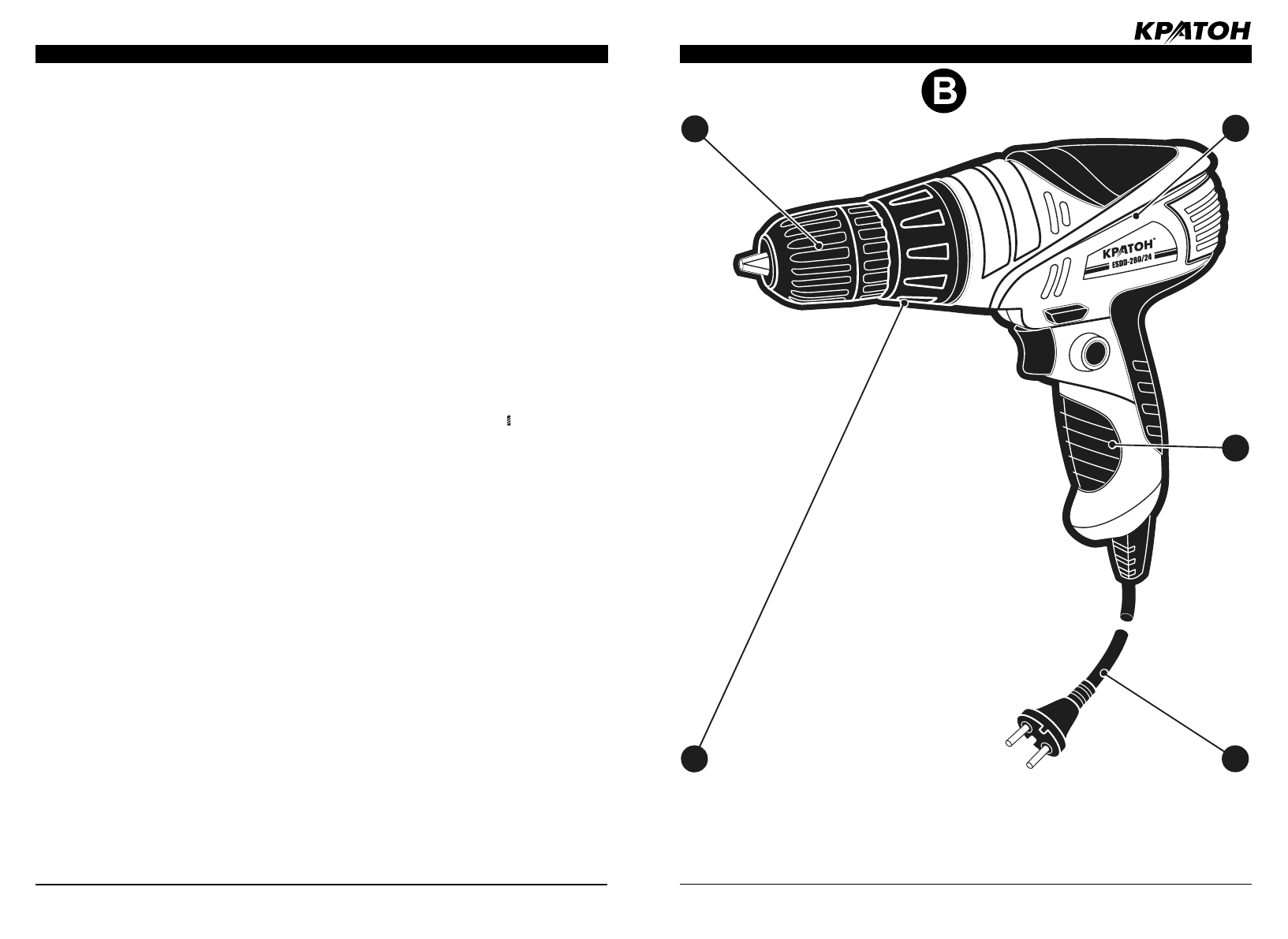

Рисунок В — общий вид дрели.

6

7

9

8

10

6. Переключатель режимов работы / регу-

лятор крутящего момента

7. Патрон сверлильный быстрозажимной

8. Корпус дрели

9. Рукоятка

10. Кабель электропитания с вилкой
