Дрель-шуруповерт сетевая ESDD-280/24-2S, артикул 3 02 01 031

18

19

шурупов».  Переключатель  1  предназначен  для  выбора  режима
работа  и  для  регулирования  предельного  крутящего  момента
при закручивании шурупов. Подвод электроэнергии  к электро-
двигателю  осуществляется  с  помощью  кабеля  электропитания
с  вилкой  7.    Дрель  снабжена  крышками  5,  обеспечивающими
легкий доступ к щеточным узлам. Дрель снабжена светодиодом
8, обеспечивающим яркую подсветку рабочей зоны. При нажа-
тии на кнопку пуска 9,  светодиод 8 (LED подсветка) включается,
и горит, пока кнопка пуска 9 не будет отпущена.

•

Кнопка пуска 9 предназначена для включения и выключения

дрели, и плавного регулирования частоты вращения шпинделя.
Переключатель  10  предназначен  для  изменения  направления
вращения  шпинделя  дрели.  Блокировочная  кнопка  11  пред-
назначена  для  фиксирования  кнопки  пуска  9  во  включенном
положении,  что  используется  при    длительной  и  непрерывной
работе  дрели.  Переключение  передач  с  первой  скорости  на
вторую  скорость  осуществляют  с  помощью  ручки  3.  Первая  и
вторая  скорости  обеспечивают  частоту  вращения  сверлильно-
го  патрона  2  в  диапазонах  0–400  мин

-1

  или  0–1000  мин

-1

  соот-

ветственно.
•  Крутящий  момент  от  электродвигателя,  смонтированного  в
корпусе  4,  через  редуктор  передается  на  шпиндель  дрели.
Пользователь, удерживая дрель за рукоятку 6 и, при необходи-
мости за корпус 4,  осуществляет рабочий процесс  (см. раздел
«Назначение и общие указания»).

12

2

2.  Патрон  сверлильный  быстрозажим-
ной

12. Сверло

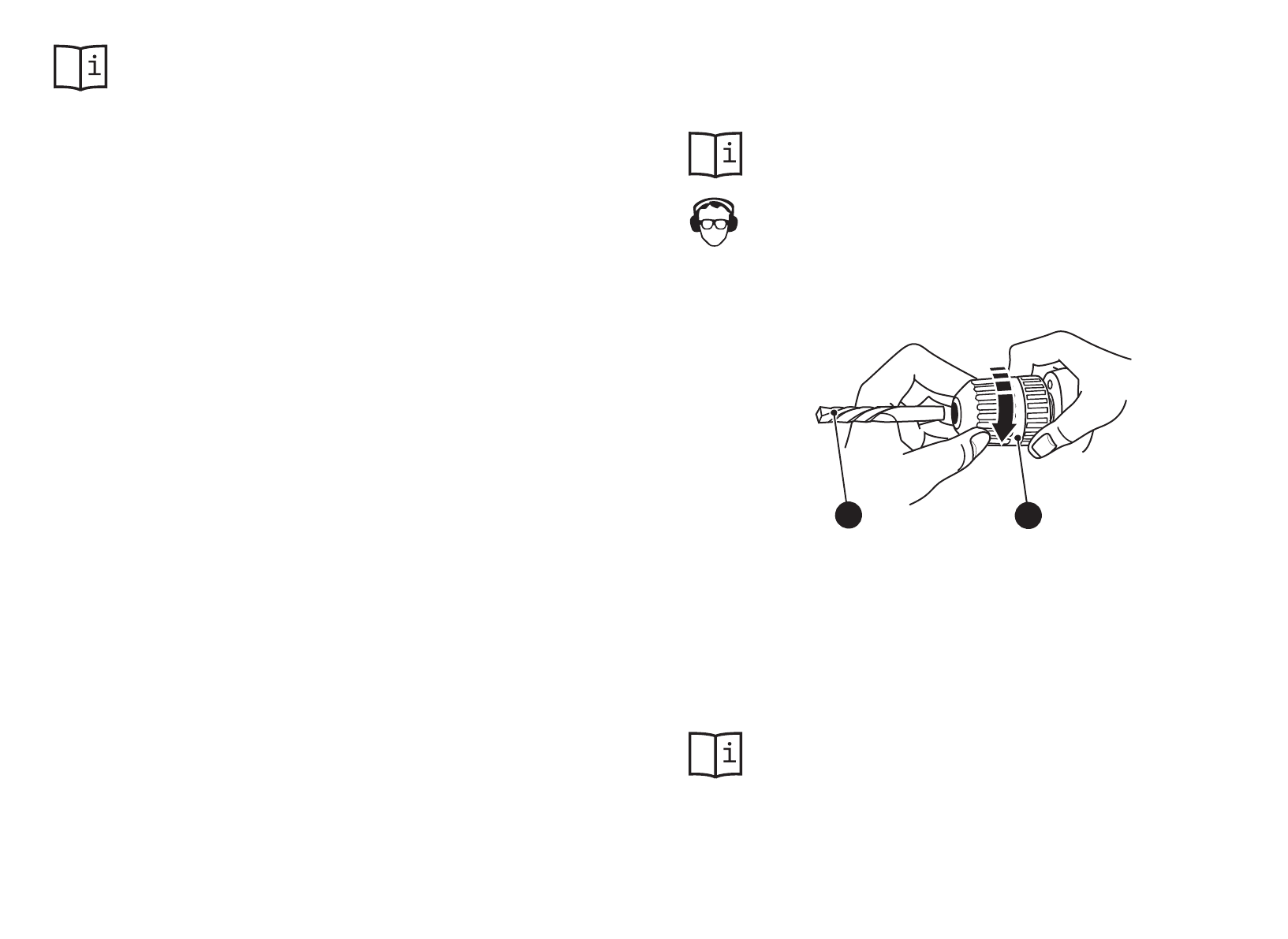

Рисунок 3

 — Установка сверла в быстрозажимной патрон

ВНИМАНИЕ!  При  отключении  энергоснабже-

ния  обязательно  отсоедините  дрель  от  элек-

трической  питающей    сети.    При  проведении

работ  надевайте  удобную  одежду,  специаль-

ные  защитные  очки,  прочную  обувь  на  не-

скользящей  подошве  и  защитные  противо-

шумные наушники.

Подготовка  к  работе  и  эксплу-

атация дрели

Общие указания
•

После транспортирования дрели при отрицательной темпера-

туре окружающего воздуха, необходимо выдержать ее  при тем-
пературе +25

°С не менее двух часов до первого включения. В

противном случае дрель может выйти из строя при включении,
из-за влаги, сконденсировавшейся на деталях электродвигате-
ля и его электрооборудовании.
