Дрель-шуруповерт сетевая ESDD-280/24-2S, артикул 3 02 01 031

20

17

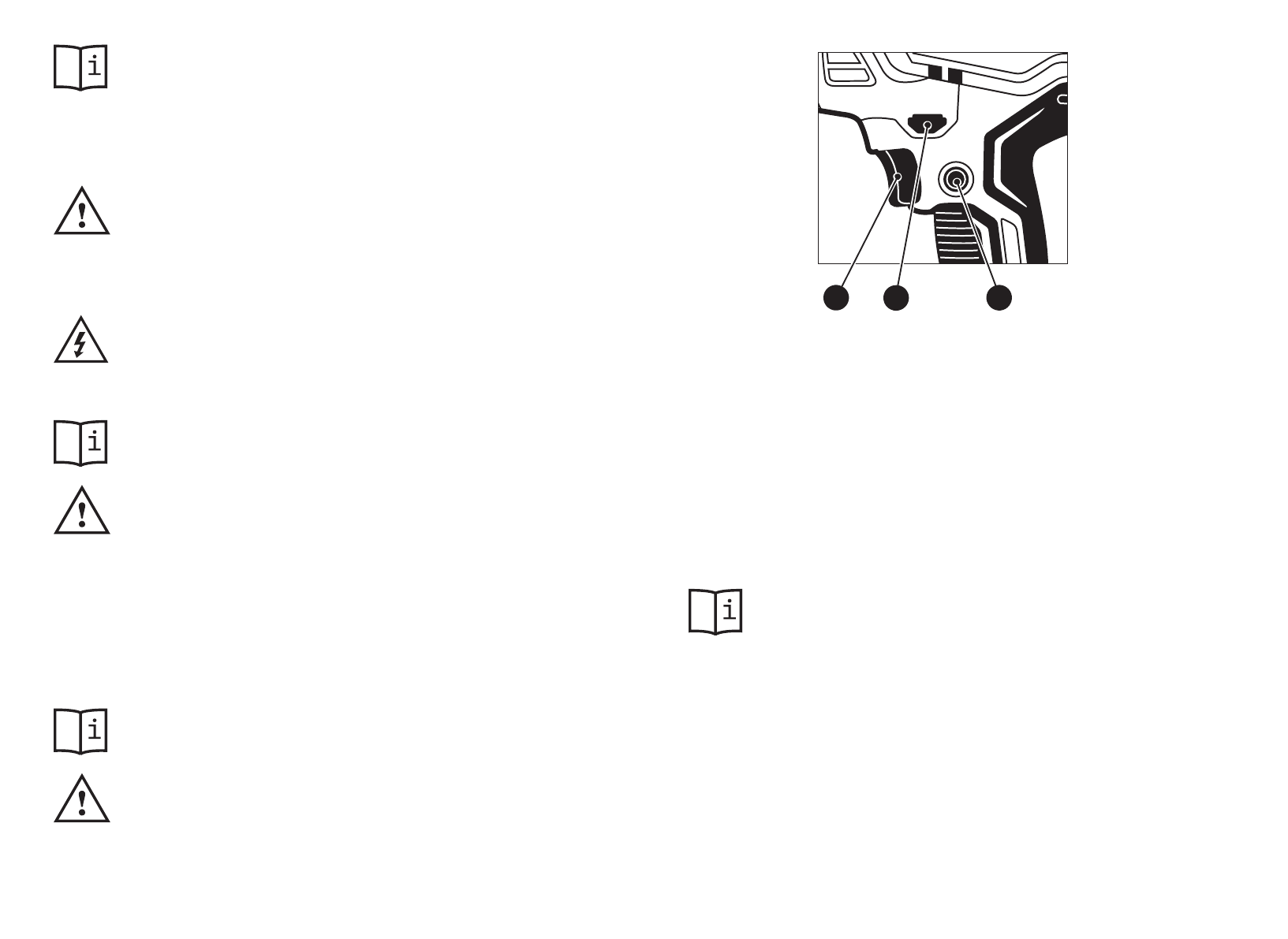

Рисунок 2

 — Элементы управления дрелью

Устройство  и принцип работы дрели
•

Общий  вид  дрели  показан  на  рисунках  1  и  2,  ее  подробное

устройство  приведено  на  схеме  сборки  (см.  приложение  Б).  Ри-
сунки в настоящей инструкции приведены для ознакомления с
устройством дрели, и могут не отражать некоторые особенности
ее конструкции.

•

В корпусе 4 размещены основные узлы дрели: коллекторный

электродвигатель,  электрооборудование, редуктор и другие де-
тали (см. схему сборки). На выходном валу (шпинделе) зубчатого
редуктора  закреплен  патрон  сверлильный  быстрозажимной  2
(далее  в  тексте  «сверлильный  патрон»).  Сверлильный  патрон  2
предназначен  для  установки  и  закрепления  цилиндрических
хвостовиков  режущего  инструмента  или  отверточных  насадок
(бит).  При  сверлении  дрель    удерживают  за    рукоятку  6.  Дрель
может работать в двух режимах: «сверление»  и «заворачивание

Распаковка дрели. Подготовка рабочего места
•

Откройте коробку, в которую упакована дрель. Проверьте ком-

плектность дрели, и отсутствие видимых механических повреж-
дений.

•

Подготовьте  рабочее место для выполнения технологических

операций  сверления  или  сборки  деталей  и  заготовок.  Работу
с  дрелью  рекомендуется  производить  в  помещении,  оборудо-
ванном системой приточно-вытяжной вентиляции и снабженном
общим освещением.

•

Зона вокруг рабочего места  должна быть необходимой и до-

статочной для обеспечения безопасной работы, эффективного
технического обслуживания и контроля рабочего процесса.

•

  Для  защиты  электрооборудования  дрели  и  электропроводки

от перегрузок, на электрическом распределительном щите под-
ключения данной линии необходимо применять плавкие предо-
хранители или автоматические выключатели на 16 А. Напряже-
ние  и  частота  тока  в  электрической  питающей  линии  должно
соответствовать техническим характеристикам дрели.

Установка сверла или отверточной насадки
•

Для ускорения замены сверл, дрель  оснащена быстрозажим-

ным сверлильным  патроном 2 (см. рис. 1 и 3).

•

Установку (замену) сверла  выполняют в следующей последо-

вательности:
— откройте сверлильный патрон 2;
— для этого проверните переднюю часть сверлильного патрона
2, удерживая при этом его заднюю часть;
— вставьте в сверлильный патрон 2 хвостовик сверла 12;
— с достаточным усилием затяните сверлильный патрон 2;
— для этого закрутите переднюю часть сверлильного патрона 2,
удерживая заднюю его часть.

•

Сверла в комплектность дрели не входят и приобретаются за

отдельную плату.

Включение и выключение дрели
•

Вставьте вилку кабеля электропитания 7 (см. рис. 1) в розетку

однофазной электрической питающей сети (220 В, 50 Гц).

•

Включение дрели осуществляется плавным нажатием на кноп-

ку пуска 9 (см. рис. 2).

•

Кнопка  пуска  9  при  необходимости  продолжительной  работы

дрели может фиксироваться во включенном состоянии с помо-
щью блокировочной кнопки 11.

11

10

9

1. Переключатель режимов работы / ре-
гулятор крутящего момента
2.  Патрон  сверлильный  быстрозажим-
ной
3. Ручка переключения передач (скоро-
стей)
4. Корпус дрели
5. Крышка щеточных узлов (2 шт.)

6. Рукоятка
7.  Кабель  электропитания  с  вилкой  (5
метров)
8. Светодиод  (LED подсветка)
9. Кнопка пуска (выключатель)
10. Переключатель направления враще-
ния (реверс)
11. Блокировочная кнопка выключателя
