11.  Переключатель  направления  враще-

ния (реверс)

12.  Электронный  регулятор  частоты  вра-

щения

13. Кнопка пуска (выключатель)

14. Блокировочная кнопка выключателя

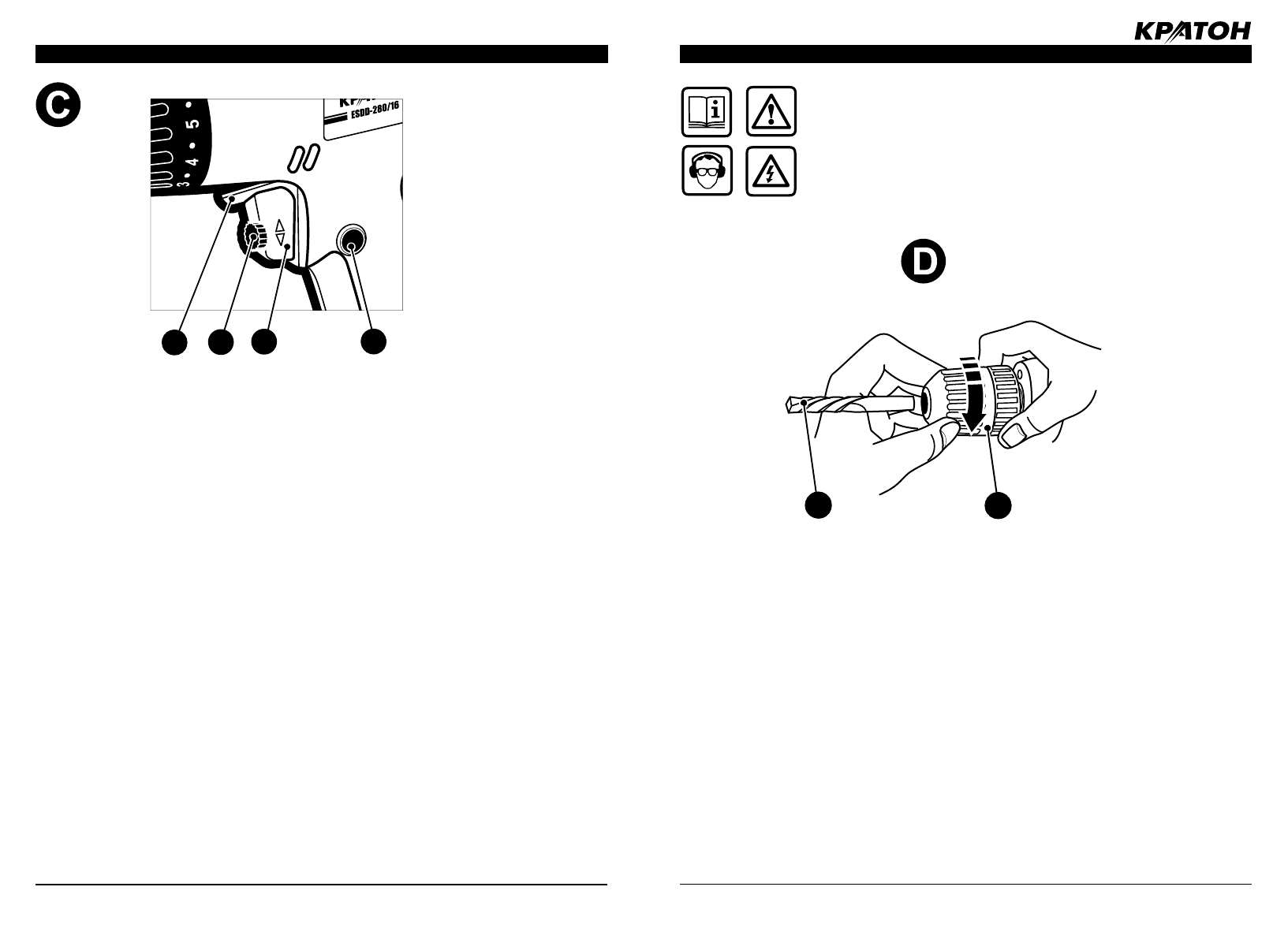

Рисунок C — элементы управления дрелью.

УСТРОЙСТВО ДРЕЛИ

Устройство  и принцип работы дрели

•

Общий вид дрели показан на рисунках В

и С, ее подробное устройство приведено

на схеме сборки (см. приложение Б).

•

В корпусе 8 размещены основные узлы

дрели:  коллекторный    электродвигатель,

электрооборудование,  редуктор  и  другие

детали  (см.  схему  сборки).  На  выходном

валу  (шпинделе)  зубчатого  редуктора  за-

креплен  патрон  сверлильный  быстроза-

жимной 7 (далее в тексте « сверлильный

патрон»). Сверлильный патрон 7 предна-

значен  для  установки  и  закрепления  ци-

линдрических  хвостовиков  режущего  ин-

струмента или отверточных насадок (бит).

При  сверлении  дрель    удерживают  за

рукоятку  9. Дрель  может  работать  в  двух

режимах: «сверление»  и «заворачивание

шурупов».  Переключатель  6      предна-

значен для выбора режима работа и для

регулирования  предельного  крутящего

момента при закручивании шурупов. Под-

вод  электроэнергии    к  электродвигателю

осуществляется  с  помощью  кабеля  элек-

тропитания с вилкой 10.  Кнопка пуска 13

предназначена  для  включения  и  выклю-

чения  дрели.  С  помощью  встроенного  в

кнопку  пуска  13  электронного  регулятора

12  регулируют  частоту  вращения  шпин-

деля  дрели.  Переключатель  11  предна-

значен  для  изменения  направления  вра-

щения  шпинделя  дрели.  Блокировочная

кнопка 14 предназначена для фиксирова-

ния кнопки пуска 13 во включенном поло-

жении, что используется при  длительной

и непрерывной работе дрели.

•

Крутящий  момент  от  электродвигателя,

смонтированного  в  корпусе  8,  через  ре-

дуктор  передается  на  шпиндель  дрели.

Пользователь,  удерживая  дрель  за  руко-

ятку  9  и,  при  необходимости  за  корпус  8,

осуществляет рабочий процесс  (см. раз-

дел «Назначение и общие указания»).

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ

Общие указания

•

После транспортирования дрели при от-

рицательной  температуре  окружающего

воздуха,  необходимо  выдержать  ее    при

температуре  +25 °С не  менее  двух  ча-

сов  до  первого  включения.  В  противном

случае  дрель  может  выйти  из  строя  при

включении,  из-за  влаги,  сконденсировав-

шейся на деталях электродвигателя и его

электрооборудовании.

Распаковка дрели. Подготовка рабоче-

го места

•

Откройте  коробку,  в  которую  упакована

коробку

коробку

дрель.  Проверьте  комплектность  дрели

и  отсутствие  видимых  механических  по-

вреждений.

•

Подготовьте  рабочее место для выпол-

нения  технологических  операций  свер-

ления  или  сборки  деталей  и  заготовок.

Работу  с  дрелью  рекомендуется  произ-

водить  в  помещении,  оборудованном  си-

15

7

7. Патрон сверлильный быстрозажимной

15. Сверло

Рисунок D — установка сверла в быстрозажимной патрон.

ВНИМАНИЕ!  При  отключении  энергоснабжения  обязатель-

П

П

но отсоедините дрель от электрической питающей  сети.

При  проведении  работ надевайте  удобную  одежду,  специ-

альные защитные очки, прочную обувь на нескользящей по-

дошве и защитные противошумные наушники.
