Кратон ESDD-280/16 3 02 01 028 - Инструкция по эксплуатации - Страница 11

16

www.kraton.ru

13

УСТРОЙСТВО ДРЕЛИ

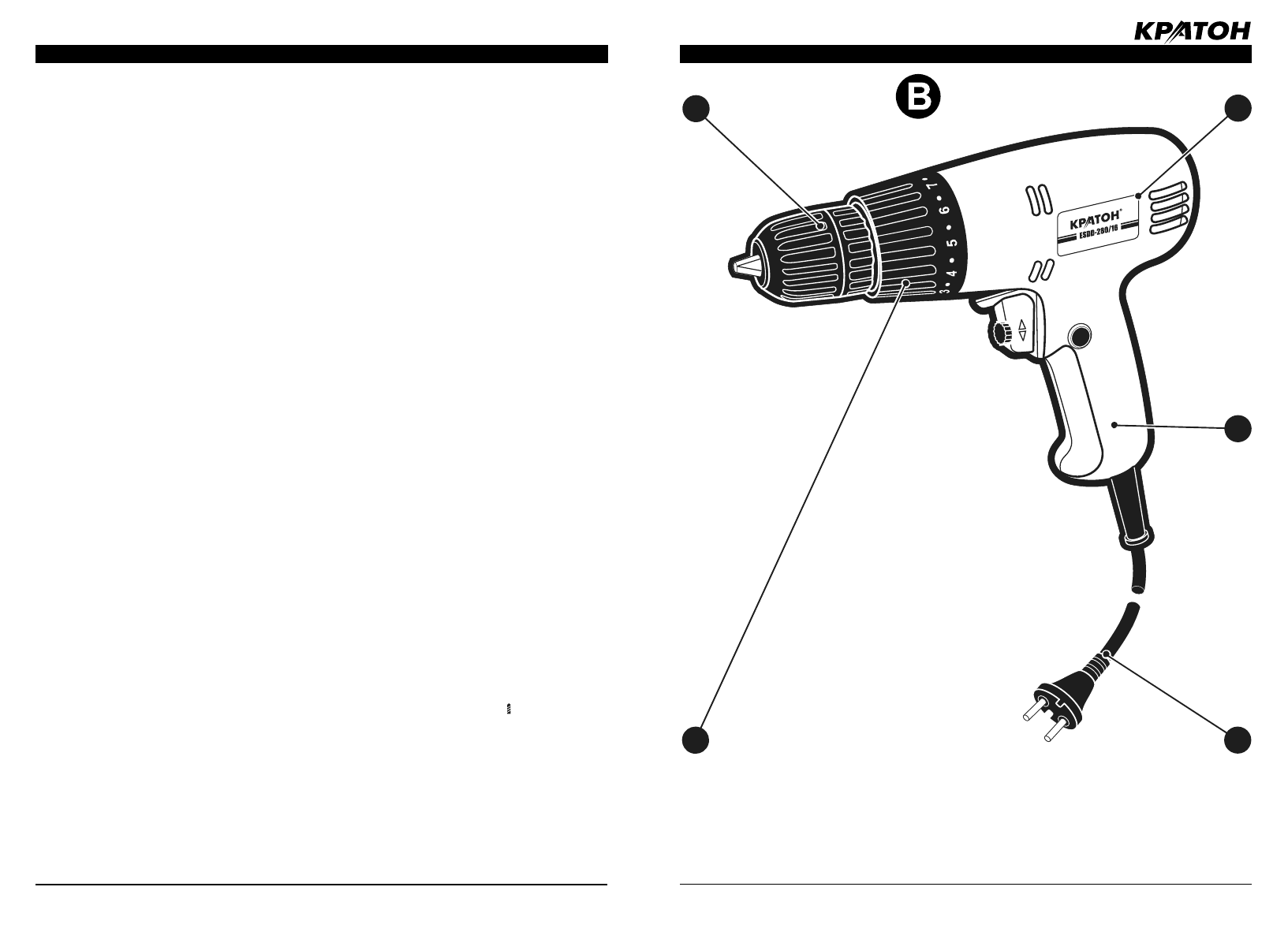

Рисунок В — общий вид дрели.

6

7

9

8

6. Переключатель режимов работы / регу-

лятор крутящего момента

7. Патрон сверлильный быстрозажимной

8. Корпус дрели

9. Рукоятка

10. Кабель электропитания с вилкой

стемой приточно-вытяжной вентиляции и

снабженном общим освещением.

•

Зона вокруг рабочего места  должна быть

необходимой  и  достаточной  для  обеспе-

чения безопасной работы, эффективного

технического  обслуживания  и  контроля

рабочего процесса.

•

  Для  защиты  электрооборудования  дре-

ли  и  электропроводки  от  перегрузок,  на

электрическом  распределительном  щите

подключения  данной  линии  необходимо

применять  плавкие  предохранители  или

автоматические выключатели на 16 А. На-

пряжение и частота тока в электрической

питающей линии должно соответствовать

техническим характеристикам дрели.

Установка сверла или отверточной на-

садки

•

Для  ускорения  замены  сверл,  дрель

оснащена  быстрозажимным  сверлиль-

ным  патроном 7 (см. рис. B и D).

•

Установку (замену) сверла  выполняют в

следующей последовательности:

— откройте сверлильный патрон 7;

— для этого проверните переднюю часть

сверлильного  патрона  7,  удерживая  при

этом его заднюю часть;

—  вставьте  в  сверлильный  патрон  7

хвостовик сверла 15;

— с достаточным усилием затяните свер-

лильный патрон 7;

—  для  этого  закрутите  переднюю  часть

сверлильного  патрона  7,  удерживая  за-

днюю его часть.

•

Сверла  в  комплектность  дрели  не  вхо-

дят и приобретаются за отдельную плату.

Включение и выключение дрели

•

Вставьте  вилку  кабеля  электропитания

10 (см. рис. B) в розетку однофазной элек-

трической питающей сети (220 В, 50 Гц).

•

Включение дрели осуществляется плав-

ным  нажатием  на  кнопку  пуска  13  (см.

рис. С).

•

Кнопка  пуска  13  со  встроенным  элек-

тронным  регулятором  12  частоты  вра-

щения  шпинделя  при  необходимости

продолжительной  работы  дрели  может

фиксироваться во включенном состоянии

с помощью блокировочной кнопки 14.

•

Частота вращения шпинделя дрели  из-

меняется  при  нажатии  на  кнопку  пуска

13  —  при  ее  полном  нажатии  шпиндель

(сверлильный патрон 7) вращается с мак-

симальной  частотой.  Верхний  и  нижний

пределы  частоты  вращения  шпинделя

дрели  можно  изменить  вращением

колесика

электронного

регулятора

12.    Для  изменения  пределов  частоты

вращения   шпинделя необходимо вращать

колесико  электронного  регулятора 12, в

соответствии с пиктограммой на нем.

•

Если  кнопка  пуска  13  была  зафиксиро-

вана для продолжительной работы, то от-

ключение  дрели  производится  путем  ее

повторного нажатия.

•

Наличие электронного регулятора часто-

ты вращения шпинделя позволяет подби-

рать  его  оптимальную  частоту  вращения

при сверлении или закручивании шурупов

в  зависимости  от  вида  материала  и  диа-

метра  отверстия.

•

При  необходимости  изменения  направ-

ления  вращения  шпинделя  (реверс)  ис-

пользуйте переключатель 11 (см. рис. С).

В  момент  переключения  направления

вращения шпинделя дрель не должна ра-

ботать.

Сверление

•

Вращая переключатель 6 (см. рис. В), пе-

реведите дрель в режим работы «сверле-

ние».  Для этого поверните переключатель

6, так чтобы пиктограмма   совместилась

с маркером на корпусе 8.

•

Для  выполнения  операций  сверления

используйте  сверла,  заточенные  в  соот-

ветствии с действующими нормами и тре-

бованиями.

•

Отверстия  в    древесине  сверлят    спе-

циальными    перовыми    сверлами.    Для

сверления  отверстий большого диаметра

необходимо  использовать  соответствую-

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ
