Устройство  и принцип работы дрели

•

Общий вид дрели показан на рисунках В

и С, ее подробное устройство приведено

на схеме сборки (см. приложение Б).

•

В корпусе 6 размещены основные узлы

дрели:  коллекторный    электродвигатель,

электрооборудование и другие детали (см.

схему  сборки).  К  корпусу  6  присоединен

редуктор 4, на выходном валу (шпинделе)

которого  закреплен  патрон  сверлильный

быстрозажимной 5 (далее в тексте « свер-

лильный патрон»). Сверлильный патрон 5

предназначен  для  установки  и  закрепле-

ния  цилиндрических  хвостовиков  режу-

щего инструмента — сверл.

•

При  сверлении  дрель    удерживают  за

корпус 6 и за  рукоятку 7. Подвод электро-

энергии  к электродвигателю осуществля-

ется с помощью кабеля электропитания с

вилкой 8.

•

Кнопка  пуска  11  предназначена  для

включения  и  выключения  дрели.  С  по-

мощью  встроенного  в  кнопку  пуска  11

электронного  регулятора  10  регулируют

частоту вращения шпинделя дрели.

•

Переключатель  9  предназначен  для  из-

менения  направления  вращения  шпин-

деля  дрели.  Блокировочная  кнопка  12

предназначена для фиксирования кнопки

пуска  11  во  включенном  положении,  что

используется  при    длительной  и  непре-

рывной работе дрели.

•

Крутящий  момент  от  электродвигателя,

смонтированного  в  корпусе  6,  через  ре-

дуктор 4 передается на шпиндель дрели.

Пользователь,  удерживая  дрель  за  руко-

ятку  7  и,  при  необходимости  за  корпус  6,

осуществляет рабочий процесс  (см. раз-

дел «Назначение и общие указания»).

11

10

9

12

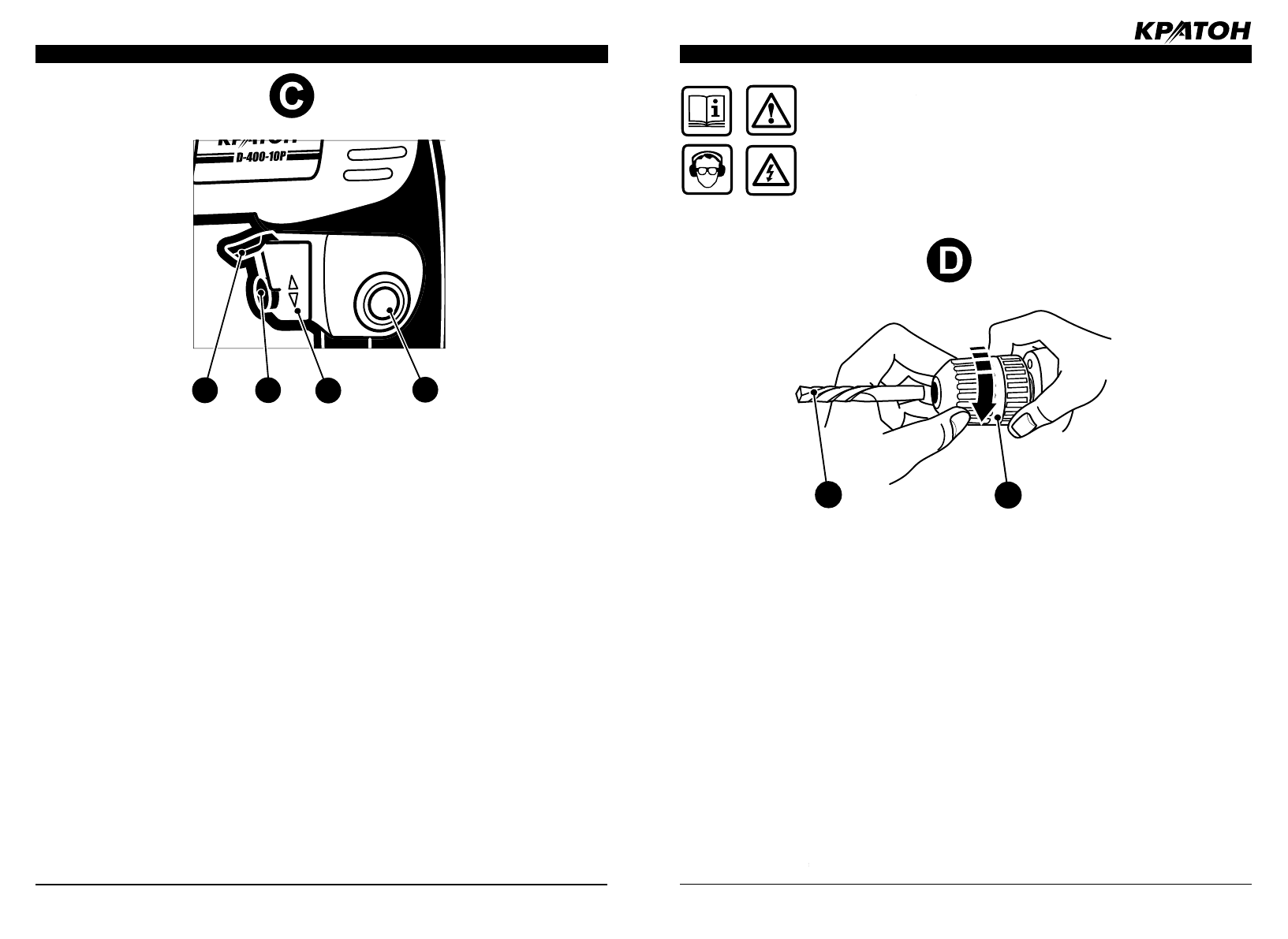

9.  Переключатель  направления  враще-

ния (реверс)

10.  Электронный  регулятор  частоты  вра-

щения

11. Кнопка пуска (выключатель)

12. Блокировочная кнопка выключателя

Рисунок С — элементы управления дрелью.

УСТРОЙСТВО ДРЕЛИ

Общие указания

•

После транспортирования дрели при от-

рицательной  температуре  окружающего

воздуха,  необходимо  выдержать  ее    при

температуре  +25 °С не  менее  двух  ча-

сов  до  первого  включения.  В  противном

случае  дрель  может  выйти  из  строя  при

включении,  из-за  влаги,  сконденсировав-

шейся на деталях электродвигателя и его

электрооборудовании.

Распаковка дрели. Подготовка рабоче-

го места

•

Откройте  коробку,  в  которую  упакована

коробку

коробку

дрель.  Проверьте  комплектность  дрели

и  отсутствие  видимых  механических  по-

вреждений.

•

Подготовьте рабочий стол с зажимными

приспособлениями  или  рабочее  место

для  выполнения  технологических  опе-

раций  сверления.  Работу  с  дрелью  ре-

комендуется  производить  в  помещении,

оборудованном  системой  приточно-вы-

тяжной вентиляции и снабженном общим

освещением.

•

Зона вокруг рабочего места  должна быть

необходимой  и  достаточной  для  обеспе-

чения безопасной работы, эффективного

ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ  ДРЕЛИ

13

5

5. Патрон сверлильный быстрозажимной

13. Сверло

Рисунок D — установка сверла в быстрозажимной патрон.

ВНИМАНИЕ!  При  отключении  энергоснабжения  обязатель-

П

П

но отсоедините дрель от электрической питающей  сети.

При  проведении  работ надевайте  удобную  одежду,  специ-

альные защитные очки, прочную обувь на нескользящей по-

дошве и защитные противошумные наушники.
