16
www.kraton.ru
13
УСТРОЙСТВО ДРЕЛИ

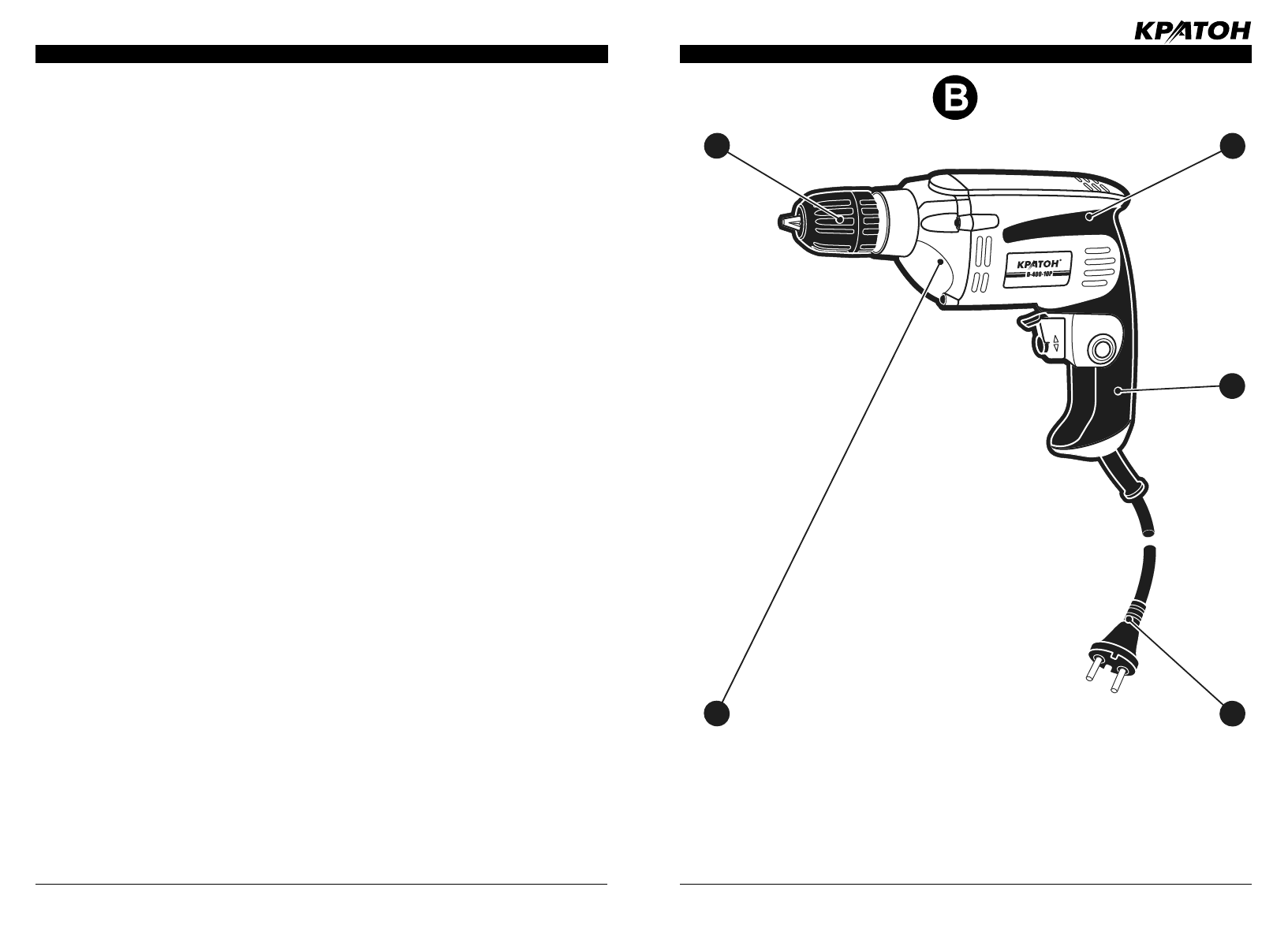

Рисунок B — общий вид дрели.
4
5
7
6
4. Редуктор дрели
5. Патрон сверлильный быстрозажимной
6. Корпус дрели
7. Рукоятка
8. Кабель электропитания с вилкой
8
технического обслуживания и контроля
рабочего процесса.
•
Для защиты электрооборудования дре-
ли и электропроводки от перегрузок, на
электрическом распределительном щите
подключения данной линии необходимо
применять плавкие предохранители или
автоматические выключатели на 16 А. На-
пряжение и частота тока в электрической
питающей линии должно соответствовать
техническим характеристикам дрели.
Установка сверла
•
Для ускорения замены сверл, дрель
оснащена быстрозажимным сверлиль-
ным патроном 5 (см. рис. B и D).
•
Установку (замену) сверла выполняют в
следующей последовательности:
— откройте сверлильный патрон 5;
— для этого проверните переднюю часть
сверлильного патрона 5, удерживая при
этом его заднюю часть;
— вставьте в сверлильный патрон 5
хвостовик сверла 13;
— с достаточным усилием затяните свер-
лильный патрон 5;
— для этого закрутите переднюю часть
сверлильного патрона 5, удерживая за-
днюю его часть.
•
Сверла в комплектность дрели не вхо-
дят и приобретаются за отдельную плату.
Включение и выключение дрели
•
Вставьте вилку кабеля электропитания
8 (см. рис. B) в розетку однофазной элек-
трической питающей сети (220 В, 50 Гц).
•
Включение дрели осуществляется плав-
ным нажатием на кнопку пуска 11 (см.
рис. С).
•
Кнопка пуска 11 со встроенным элек-
тронным регулятором 10 частоты вра-
щения шпинделя при необходимости
продолжительной работы дрели может
фиксироваться во включенном состоянии
с помощью блокировочной кнопки 12.
•
Частота вращения шпинделя дрели из-
меняется при нажатии на кнопку пуска
11 — при ее полном нажатии шпиндель
(сверлильный патрон 5) вращается с мак-
симальной частотой. Верхний и нижний
пределы частоты вращения шпинделя
дрели можно изменить вращением
колесика
электронного
регулятора
10. Для изменения пределов частоты
вращения шпинделя необходимо вращать
колесико электронного регулятора 10, в
соответствии с пиктограммой на нем.
•
Если кнопка пуска 11 была зафиксиро-
вана для продолжительной работы, то от-
ключение дрели производится путем ее
повторного нажатия.
•
Наличие электронного регулятора 10
частоты вращения шпинделя позволяет
подбирать его оптимальную частоту вра-
щения при сверлении в зависимости от
вида материала и диаметра отверстия.
•
При необходимости изменения направ-
ления вращения шпинделя (реверс) ис-
пользуйте переключатель 9 (см. рис. С).
В момент переключения направления
вращения шпинделя дрель не должна ра-
ботать.
Сверление
•
Для выполнения операций сверления
используйте сверла, заточенные в соот-
ветствии с действующими нормами и тре-
бованиями. На рисунке Е показан при-
мер использования дрели для сверления
отверстия в деревянной заготовке.
•
Отверстия в древесине сверлят спе-
циальными перовыми сверлами. Для
сверления отверстий большого диаметра
необходимо использовать соответствую-
щие сверла для дерева, работающие на
низкой частоте вращения шпинделя. Для
сверления древесины также используй-
те винтовые цилиндрические сверла или
фрезы.
•
Для сверления металлических заготовок
используйте винтовые сверла, предна-
значенные для работы на большой ча-
ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ ДРЕЛИ
