11
УСТРОЙСТВО ШУРУПОВЕРТА (РИС. A)
ВНИМАНИЕ! Перед проведением работ по установ-
ке сверла или отверточной насадки (биты) заблоки-
руйте кнопку пуска шуруповерта. При проведении
работ надевайте удобную одежду, специальные за-
щитные очки, прочную обувь на нескользящей подошве и
защитные противошумные наушники.
ПОДГОТОВКА И РАБОТА С ШУРУПОВЕРТОМ (РИС. В)
18
www.kraton.ru
Устройство шуруповерта
•
Общий вид шуруповерта показан на ри-
сунке А, его подробное устройство приве-
дено на схеме сборки.
•
Шуруповерт состоит из следующих
основных узлов: сверлильный патрон 5,
корпус 6, рукоятка 10 и аккумуляторная
батарея 11 — собранных в единый меха-
низм. При работе шуруповерт удерживают
за рукоятку 10. В корпусе 6 смонтированы
(см. рис. А и схему сборки) электродвига-
тель постоянного тока, двухступенчатый
планетарный редуктор и другие узлы и
детали (см. схему сборки). Электропита-
ние электродвигателя осуществляется от
аккумуляторной батареи 11. Пуск шурупо-
верта в работу и плавное регулирование
частоты вращения сверлильного патрона
5 осуществляют нажатием на кнопку пуска
2. При нажатии на кнопку пуска 2 проис-
ходит автоматическое включение лампы
3 для подсветки рабочей зоны. Контроль
состояния аккумуляторной батареи осу-
ществляют по сигналам светодиодной па-
нели 8, расположенной на торце корпуса
шуруповерта (также см. схему сборки).
При отпущенной (ненажатой) кнопке пуска
2 электропитание на электродвигатель не
подается и шуруповерт не работает. В
кнопку пуска 2 встроен электронный регу-
лятор частоты вращения электродвигате-
ля шуруповерта. Переключение передач
планетарного редуктора осуществляют
с помощью клавиши 7. Первая и вторая
передачи планетарного редуктора обе-
спечивают частоту вращения сверлиль-
ного патрона 5 в диапазонах 0–350 мин
-1
и
0–1200 мин
-1
соответственно. Изменение
направления вращения (реверс) свер-
лильного патрона 5 осуществляют с по-
мощью переключателя 9. В промежуточ-
ном (среднем) положении переключателя
9 происходит блокирование кнопки пуска
2, что используется при наладке и пере-
носке шуруповерта. С помощью обоймы
4 устанавливают нужный режим работы
(сверление или заворачивание) и необхо-
димую величину предельного крутящего
момента при заворачивании саморежу-
щих шурупов. С помощью фиксирующей
кнопки 1 производят крепление (съем) ак-
кумуляторной батареи 11 к шуруповерту.

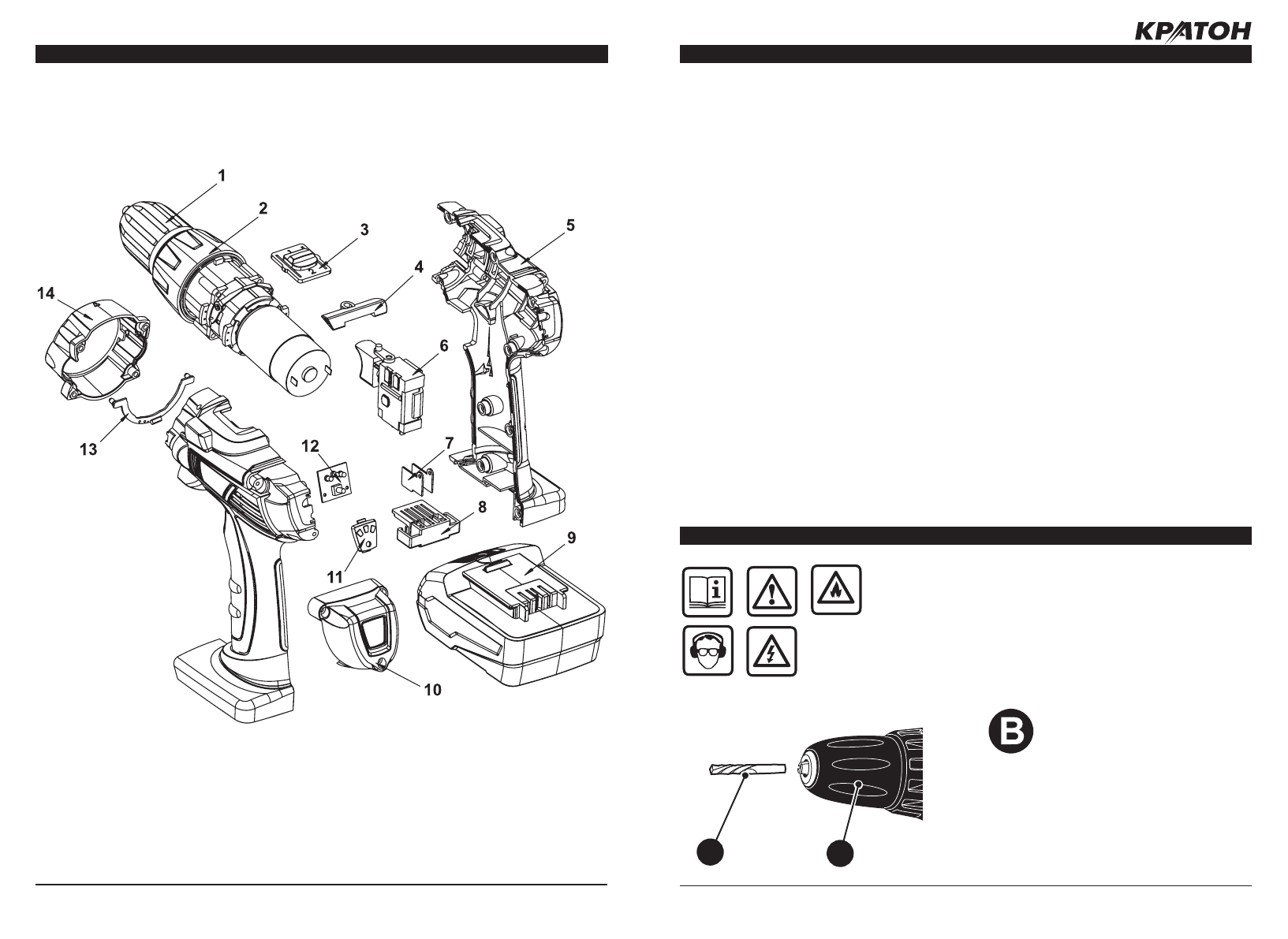

СХЕМА СБОРКИ
5. Сверлильный патрон
12. Сверло
12
5
