ПРАВИЛА БЕЗОПАСНОСТИ
точные насадки в хорошем техническом
состоянии. Старайтесь сохранять руки в
теплом состоянии — это снизит вредное
воздействие от вибрации, возникающей
при работе с шуруповертом.
•
Обращайте Ваше внимание на возмож-
ное наличие скрытой электрической про-
водки, газовых и водопроводных труб на
объекте работ с данным шуруповертом.
Во время контакта саморежущего шуру-
па со скрытой электрической проводкой
может произойти короткое замыкание.
Контакт саморежущего шурупа с газовой
и водопроводной трубой может привести
к повреждению и аварии.

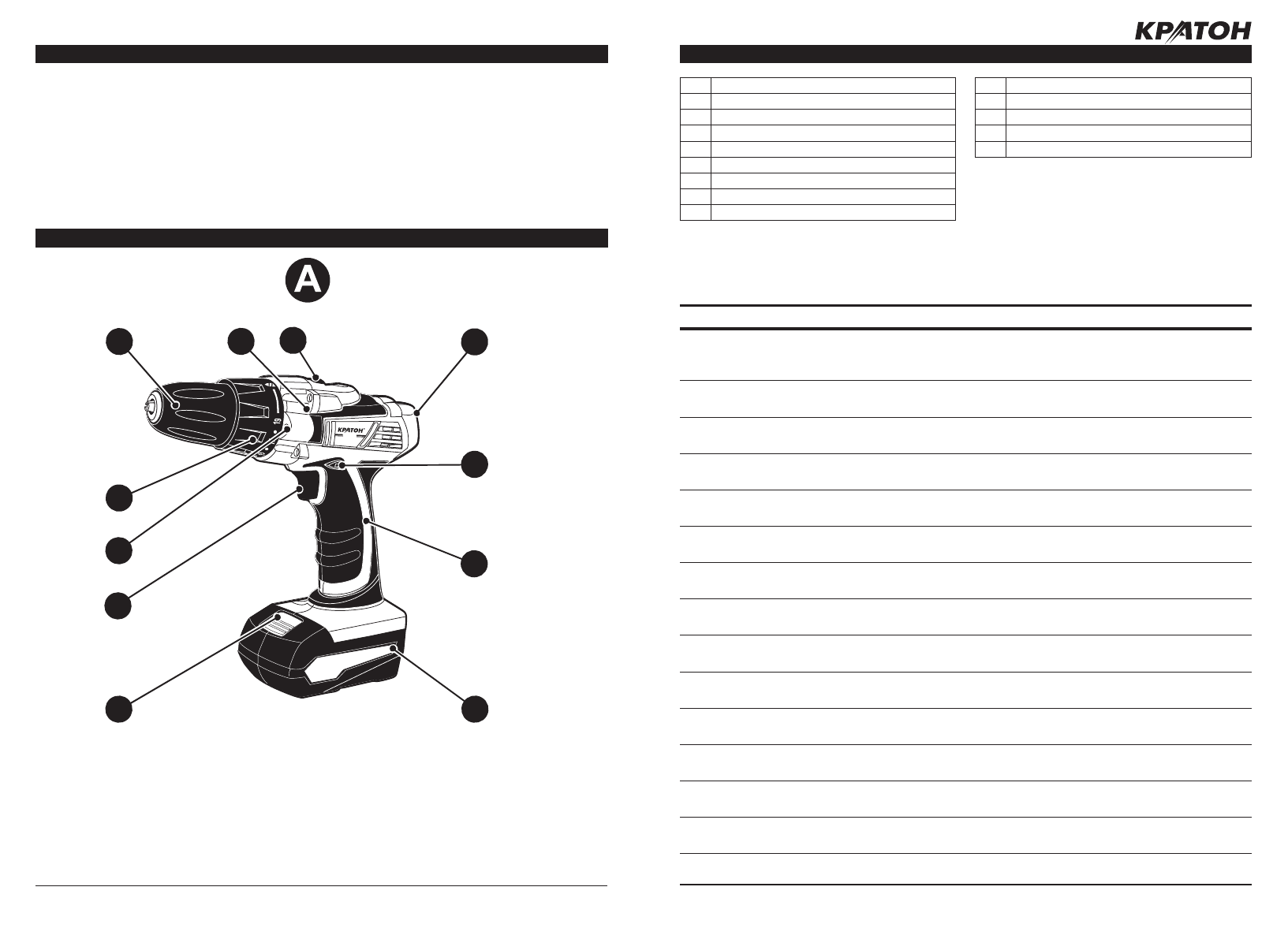

УСТРОЙСТВО ШУРУПОВЕРТА (РИС. A)
4
3
1
2
5
6
7
9
8
1. Фиксирующая кнопка
2. Кнопка пуска
3. Лампа подсветки рабочей зоны
4. Обойма регулятора крутящего момен-
та
5. Сверлильный патрон
6. Корпус
7. Клавиша переключения передач
8. Светодиодная панель
9. Переключатель направления вращения
(реверс)
10. Рукоятка
11. Аккумуляторная батарея
10
19
11
СХЕМА СБОРКИ
1
Сверлильный патрон
2
Редукторный узел в сборе
3
Клавиша
4
Переключатель
5
Корпус шуруповерта (из двух частей)
6
Выключатель
7
Контактная пластина
8
Контактный узел
9
Аккумуляторная батарея
10
Крышка
11
Крышка
12
Светодиодная панель индикации
13
Хомут
14
Крышка
