Калибр Руководство по эксплуатации
7
EAC ТР ТС
kalibrcompany.ru
- отжать, преодолевая сопротивление пружины, муфту фиксации (рис.2 поз.3)
к патрону (рис.2 поз.2);
- надвинуть патрон на шпиндель (рис.2 поз.5);
- отпущенная муфта, пружиной надвинется на шпиндель и зафиксирует па-
трон;
- для снятия патрона: отжать муфту фиксации и снять патрон со шпинделя.
Конструкция патрона позволяет вставить в держатель шпинделя (рис.2 поз.5)
стандартную (1/4") биту (рис.2 поз.4) длиной 25 мм, как перед установкой па-
трона, так и после его снятия.

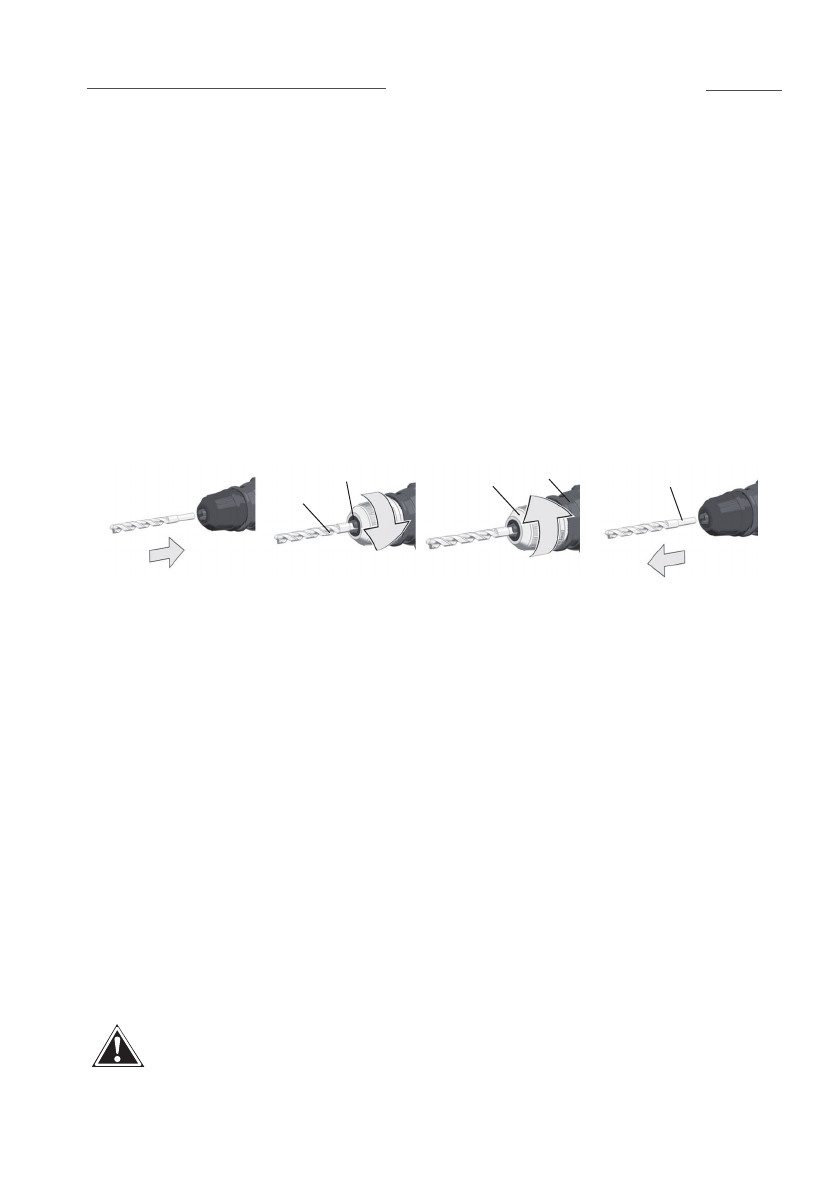

Установка/снятие рабочего инструмента (сверло, бита) в патрон (см. рис.3):
- отключить двигатель (при отключённом двигателе шпиндель автоматиче-
ски стопорится) и перевести переключатель реверса (рис.1 поз.7) в положение
блокировки клавиши выключателя;
- вращением патрона (рис.3 поз.3) против часовой стрелки, развести кулач-
ки патрона (рис.3 поз.2) на расстояние, необходимое для установки рабочего
инструмента;
- вставить хвостовик (рис.3 поз.5) сверла (биты) между кулачками;
- зафиксировать рабочий инструмент, вращением патрона по часовой стрелке;
- проверить надёжность фиксации рабочего инструмента, попыткой вынуть
его из патрона.
Для снятия рабочего инструмента: отключить двигатель, перевести переклю-
чатель реверса в положение блокировки клавиши выключателя, поворотом па-
трона против часовой стрелки разжать кулачки и вынуть сверло (биту).
Внимание! Сверло при работе может нагреваться до высокой темпера-
туры. Дождитесь его остывания или используйте плотные перчатки.
2.2.3 Включение/выключение дрели:
1
– кулачки патрона;
2
– быстрозажимной, быстросъёмный патрон;
3
– муфта
фиксации патрона на шпинделе;
4
– бита;
5
– шпиндель с внутренним 6-ти гран-
ным держателем бит.
1
– сверло;
2
– кулачки патрона;
3
– патрон быстрозажимной;
4
– муфта фикса-
ции патрона;
5
– хвостовик сверла.
рис. 3
1
2
3
4
5
