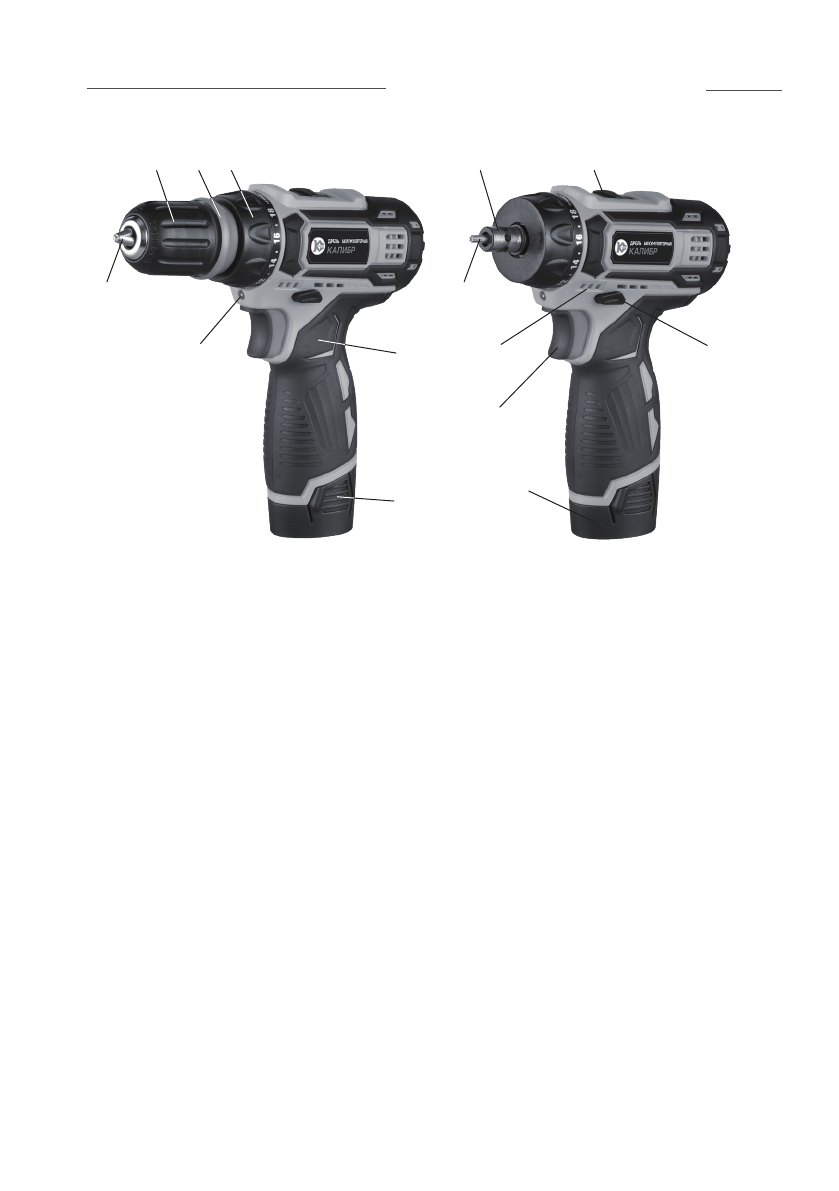

1.6 Общий вид дрели представлен на рис.1

1.7  Механизм  дрели  расположен  в  обрезиненном  пластиковом  корпусе

(рис.1 поз.13), состоящем из двух частей: правой и левой. Он состоит из электро-

двигателя постоянного тока и редуктора с планетарным 2-х скоростным меха-

низмом.  В  нижней  части  корпуса,  выполненного  в  форме  рукоятки,  находится

выключатель и разъём для присоединения аккумуляторной батареи.

1.8 Клавиша выключателя (рис.1 поз.9) расположена в передней части руко-

ятки. При нажатии на клавишу включается двигатель дрели. Усилие, приложен-

ное к клавише, изменяет скорость вращения двигателя. При запуске двигателя

автоматически включается светодиодный фонарь (рис.1 поз.11), обеспечиваю-

щий  локальную  подсветку  рабочей  области,  и  индикаторы  (рис.1  поз.10),  ото-

бражающие степень заряженности подключённой АБ.

Над клавишей выключателя находится переключатель реверса (рис.1 поз.7),

пластинчатой формы. В нейтральном положении он выполняет функцию блоки-

ратора клавиши от случайного включения. Стрелками на торцах пластины, ука-

1

 – быстрозажимной, быстросъёмный патрон;

2

 – муфта фиксации патрона

на шпинделе;

3

 – кольцо регулировки предельного момента затяжки;

4

 - бита

5

– шпиндель с шестгранным (1/4’’) держателем бит;

6

– переключатель диапа-

зона скорости;

7

 – переключатель направления вращения - реверс;

8

 – аккуму-

ляторная батарея (АБ);

9

 – клавиша выключателя;

10

 – индикаторы степени за-

ряженности АБ;

11

 – светодиодный фонарь;

12

– кулачки патрона;

13

– корпус;

14

 – защёлка фиксации АБ.

рис. 1

1

2 3

12

11

4

5

6

7

8

9

10

13

14
