13

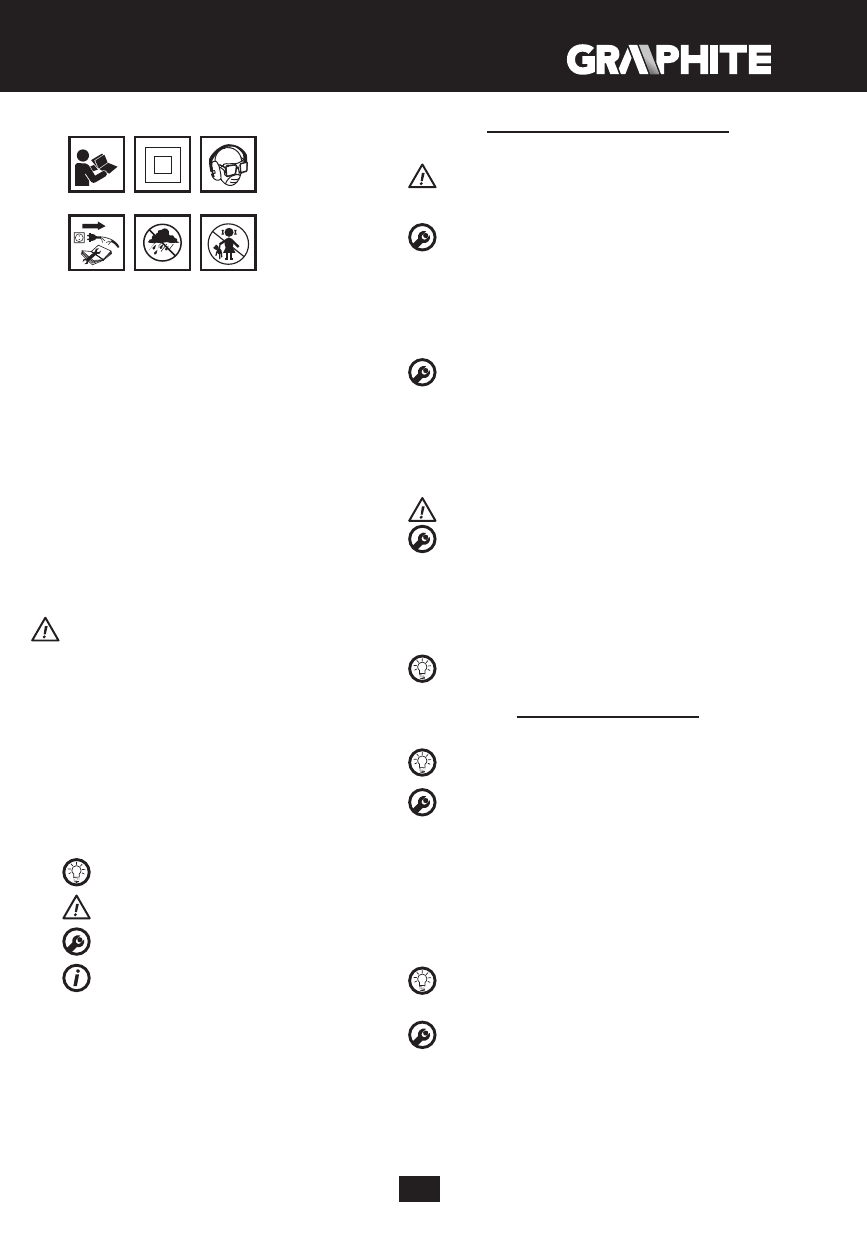

Die Erläuterung zu den eingesetzten Piktogrammen:
1 2 3
4 5 6
1.
Die Betriebsanleitung durchlesen und die darin enthaltenen
Warnhinweise und Sicherheitshinweise beachten.
2.
Das Gerät mit der Isolierung der 2. Klasse.
3.
Persönliche Schutzausrüstung (Schutzbrille, Gehörschutz,
Staubschutzmaske) tragen.
4.
Die Versorgungsleitung vor allen Wartungs- und
Reparaturarbeiten abtrennen.
5.
Das Gerät vor Regen schützen.
6.
Das Gerät von Kindern fernhalten.
AUFBAU UND ANWENDUNG
Schlagsbohrmaschinen sind manuelle Elektrowerkzeuge mit
der II. Isolierklasse. Geräte werden mit einem einphasigen
Kommutatormotor betrieben, dessen Drehzahl mit
Kegelzahnradgetriebe reduziert wird. Die Elektrowerkzeuge
dieser Art werden breit zur Ausführung von Bohrungen in Holz,
holzähnlichen Stoffen, Metall, Keramik und Kunststoffen mit
oder ohne Schlagfunktion sowie in Beton, Riegel u.a. Stoffen
mit Schlagfunktion verwendet. Der Anwendungsbereich dieser
Werkzeuge umfasst die Ausführung von Sanierungs- und
Bauarbeiten, Tischlerarbeiten und aller Arbeiten, die Zuhause selbst
durchgeführt werden (Heimwerker).
Nichtbestimmungsgemäße Verwendung des Elektrowerkzeugs
ist nicht zugelassen.
BESCHREIBUNG DER SEITEN MIT GRAPHIKEN
Die unten angeführte Nummerierung bezieht sich auf die Elemente
des Gerätes, die auf den Seiten mit Graphiken dargestellt werden.
1.
Bitaufnahme
2.
Betriebsartenschalter
3.
Taste für Schalterverriegelung
4.
Drehrichtungsumschalter
5.
Drehzahleinstellring
6.
Hauptschalter
7.
Zusatzgriff
8.
Leiste des Tiefenanschlags
* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten
BESCHREIBUNG FÜR VERWENDETE GRAPHISCHE ZEICHEN
ACHTUNG
WARNUNG
MONTAGE/EINSTELLUNGEN
INFORMATION
AUSSTATTUNG UND ZUBEHÖR
1.
Zusatzgriff
–
1
St.
2.
Leiste des Bohrtiefenanschlags
– 1 St.
3.
Schlüssel - Knopf
– 1 St.
4.
Bohrer
–
10
St.
5.
Transportkoffer
–
1
St.
VORBEREITUNG AUF DEN EINSATZ
ZUSATZGRIFF MONTIEREN
Aus Sicherheitsgründen wird es empfohlen, stets den Zusatzgriff
(7) zu verwenden. Mit dem drehbaren Zusatzgriff kann man vor
dem Einspannen des Zusatzgriffes im Gehäuse der Bohrmaschine
die für die Arbeitsbedingungen geeignete Position wählen.
•
Den Regler, der den Flansch des Zusatzgriffes (
7
) arretiert, durch
Rechtsdrehung lösen.
•
Den Flansch des Zusatzgriffes (
7
) auf den zylindrischen Teil des
Gehäuses der Bohrmaschine aufschieben.
•
In die geeignetste Position drehen.
•
Den Sperrregler nach rechts drehen, um den Zusatzgriff (
7
)
einzuspannen.
MONTAGE DES BOHRTIEFENANSCHLAGES
Der Anschlag (
8
) dient zum Bestimmen der Eindringtiefe des
Bohrers im Stoff.
•
Den Regler, der den Flansch des Zusatzgriffes (
7
) blockiert, lösen.
•
Die Leiste des Tiefenanschlags (
8
) in die Öffnung im Flansch des
Zusatzgriffes einschieben.
•
Die gewünschte Bohrtiefe einstellen.
•
Durch Anziehen des Sperrreglers den Flansch des Zusatzgriffes
(
8
) arretieren.
BETRIEBSWERKZEUGE EINSPANNEN
Das Elektrowerkzeug von der Versorgung trennen.
•
Den Schlüssel in eine der Öffnungen auf der Bitaufnahme (
1
)
einstecken.
•
Die Backen auf die gewünschte Größe aufweiten.
•
Den zylindrischen Bohrerstift bis zum Anschlag in die Öffnung in
der Bitaufnahme (
1
) einsetzen.
•
Mit dem Schlüssel (der der Rehe nach in die drei Öffnungen in der
Bitaufnahme eingesetzt wird) die Futterbacken am Bohrerschaft
klemmen.
Vergessen Sie nie, den Schlüssel von der Bohrmaschine nach dem
abgeschlossenen Einsetzen und Herausnehmen des Bohrers zu
trennen.
BETRIEB/EINSTELLUNGEN
EIN-/AUSSCHALTEN
Die Netzspannung muss dem Spannungswert entsprechen, der
im Typenschild der Bohrmaschine angegeben worden ist.
Einschalten
– Hauptschalter (
6
) drücken und in dieser Position
halten.
Ausschalten
– den Hauptschalter (
6
) loslassen.
Schalterarretierung (Dauerbetrieb)
Einschalten:
•
Den Hauptschalter (
6
) drücken und in dieser Position halten.
•
Die Taste für Schalterverriegelung (
3
) (
Abb. A
) drücken.
•
Die Taste Taste für Schalterverriegelung (
6
) loslassen.
Ausschalten:
•
Den Hauptschalter (
6
) drücken und dann loslassen.
Der Bereich der Spindeldrehzahl wird mit der Druckkraft auf die
Taste des Schalters geregelt.
EINSTELLRING FÜR SPINDELDREHZAHL
Die Bohrmaschine ermöglicht den Betrieb mit unterschiedlichen
Spindeldrehzahlen. Die Spindeldrehzahl wird über den Regler (
5
)
(
Abb. A
) gesteuert. In jeder Einstellung des Drehzahlreglers kann
die Drehzahl stufenlos durch die Erhöhung oder Reduzierung der
Druckkraft auf die Taste des Schalters (
6
) geregelt werden.
•
Drehen nach rechts mit dem Regler (
5
) bewirkt die
Drehzahlerhöhung,
•
Drehen nach links mit dem Regler (
5
) bewirkt die
Drehzahlreduzierung,
* Man soll die graphischen Zeichen am Einstellring für Drehzahl bzw. Hauptschalter beachten.
