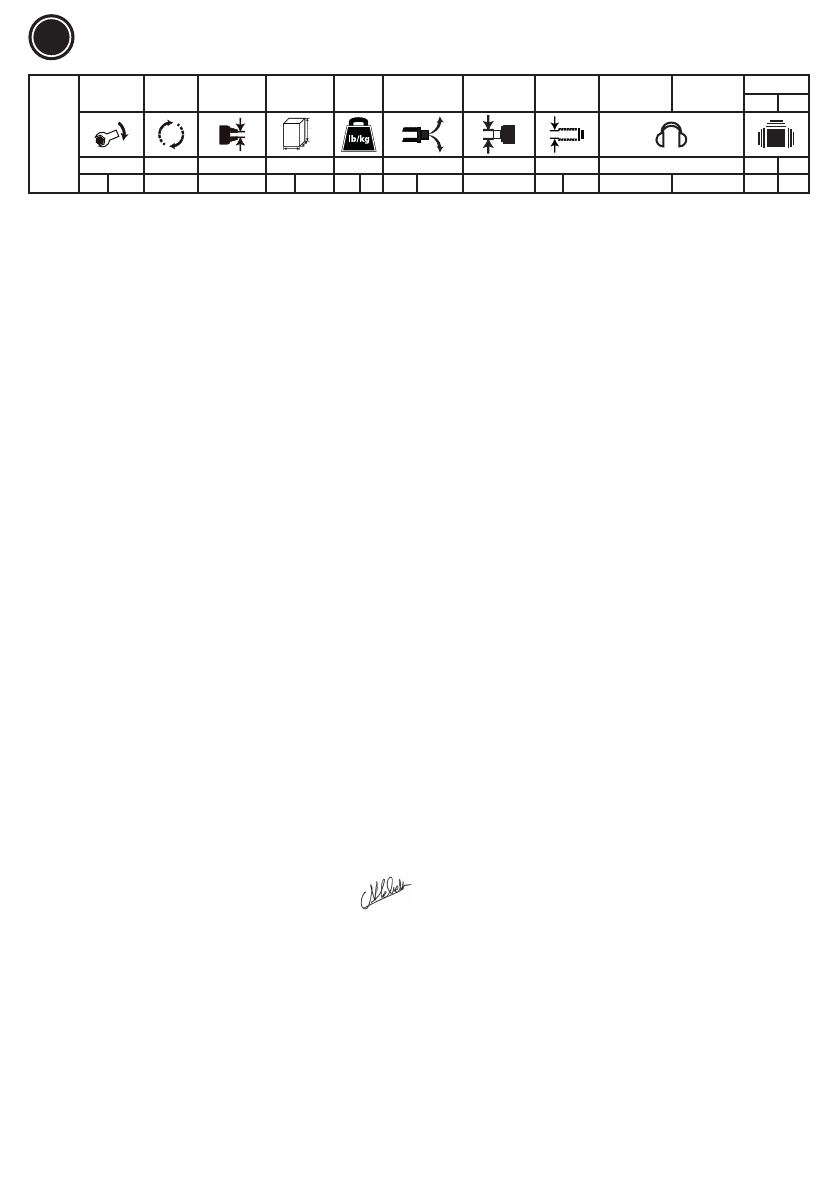

1.Tekniset tiedot

Malli

pysähtymismo-

mentti

Vapaa

kierrosluku

istukan kapa-

siteetti

Ulkomitat

LXH

Paino

Ilmankulutus

Keskimääräinen

Ilman tuloliitin

Sisäletkun Ø

Äänenpaine

L

pA

Äänen voimak-

kuus

L

wA

Tärinä

a

hd

K

L

W

H

1

2

3

4

5

6

7

8

9

10

11

[Nm] [ft.lbs]

[rpm]

[mm]

[mm]

[tuuma]

[kg] [lb]

[Nl/s]

[SCFM]

[tuuma]

[mm]

[inch]

[dB(A)]

[dB(A)]

[m/s²] [m/s²]

suurin paine 6,3 bar (90 psi)

a

h

 : Iskuja minuutissa,

k

 Epävarmuus ;

L

pA

 Äänenpaine dB(A),

K

pA

=

 K

WA

 = 3 dB Epävarmuus.

Melupäästö- ja värähtelyvakuutus

 (ISO 15744 and ISO 28927-2)

Kaikki arvot ovat voimassa tämän julkaisun päivämääränä. Katso uusimmat tiedot osoitteesta www.cp.com.

Tässä ilmoitetut arvot on saatu mainittujen normien mukaisissa laboratoriotesteissä, ja niitä voidaan verrata samojen normien mukaisesti testattujen muiden

työkalujen ilmoitettuihin arvoihin. Ilmoitetut arvot eivät sovellu riskien arviointiin, ja yksittäisissä työpisteissä mitatut arvot voivat olla selosteessa mainittuja arvoja

suuremmat. Todelliset altistusarvot ja yksilöön kohdistuvat haitalliset vaikutukset ovat yksilöllisiä. Ne riippuvat työskentelytavasta, työstettävästä kappaleesta,

työaseman rakenteesta, altistusajasta ja käyttäjän terveydentilasta. Sen vuoksi CHICAGO PNEUMATIC TOOLS ei voi olla vastuussa tässä ilmoitettujen arvojen

käytöstä (todellisten altistusarvojen sijasta) työpisteessä vallitsevan yksilöllisen riskin määrittämiseen ja siitä aiheutuvista seuraamuksista olosuhteissa, joihin

emme voi millään tavalla vaikuttaa. Tämä työkalu saattaa aiheuttaa käden ja käsivarren HAV-oireyhtymän ellei sitä käytetä ohjeiden mukaisesti. EU-ohje

HAV-oireyhtymän käsittelemiseksi löytyy osoitteesta www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf Suositamme

säännöllisiä terveystarkastuksia tärinäaltistuksen aiheuttamien, tärinäsairauteen viittaavien oireiden havaitsemiseksi ajoissa, jotta työnohjauksella ja

työympäristöön vaikuttavilla toimilla voidaan estää oireiden paheneminen tulevaisuudessa.

2. Koneen tyyppi (tyypit)

•  Tuote on suunniteltu reikien poraamiseen ja avartamiseen. Käyttö muuhun tarkoitukseen on kielletty. Vain ammattikäyttöön.

•  Lue ohjeet huolellisesti ennen koneen käynnistämistä.

3. Käyttö

•  Kytke laite Kuvan 01 mukaisesti.

•  Kiinnitä lisävarusteet oikein työkaluun.

•  Käytä laitetta päinvastaiseen suuntaan painamalla vipua (B) päinvastaiseen suuntaan kuvan mukaisesti.

•  Käynnistä kone vetämällä liipaisinta (A). Koneen nopeutta voidaan lisätä lisäämällä liipaisimen painetta. Pysäytä kone vapauttamalla pääliipaisin.

4. Voitelu

•  Jos ilmalinjan voitelulaitetta ei käytetä, voitele laite SAE #10-turbiiniöljyllä tai vastaavalla päivittäin ennen käyttöä. Älä kytke täyttä toimintanopeutta heti

voitelun jälkeen.

Suositeltu voiteluaine :

CP Oil PROTECTO-LUBE

- 4 oz (0.12l) P/N: CA149661

- 20.8 oz (0.591l) P/N: CA000046
- 1gal (3.8l) P/N: P089507

5. Huolto-ohjeet

•  Seuraa maasi ympäristömääräyksiä koskien kaikkien komponenttien turvallista käsittelyä ja hävittämistä.

•  Kunnossapito ja korjaustyöt on annettava pätevän henkilöstön tehtäväksi ja niissä on käytettävä alkuperäisiä varaosia. Ota yhteys valmistajaan tai lähimpään

valtuutettuun jälleenmyyjää, jos tarvitset huoltopalvelua tai varaosia.

•  Varmista aina, että laite on irrotettu energialähteestä tahattoman käynnistyksen välttämiseksi.

•  Pura ja tarkista työkalu kolmen (3) kuukauden välein, jos se on käytössä päivittäin. Vaihda vioittuneet tai kuluneet osat.

•  Herkästi kuluvat osat on alleviivattu osaluettelossa.

6. Hävittäminen

•  Tämän laitteen hävittämisessä tulee seurata asianomaisen maan lainsäädännön määräyksiä.

•  Kaikki vahingoittuneet, pahoin kuluneet tai heikosti toimivat laitteet ON POISTETTAVA KÄYTÖSTÄ.

•  Korjauksen saa suorittaa vain koulutettu huoltohenkilöstö.

7. Vaatimustenmukaisuusvakuutus

Me:

CHICAGO PNEUMATIC Tool Co. LLC 1800 Overview Drive Rock Hill, SC 29730 - USA

Koneen tyyppi (tyypit):

Air drill

Vakuutamme, että tuote (tai tuotteet):

CP789HR/CP789R-26/CP789R-42

Serial Number:

> 98273A

Tuotteen alkuperä :

 JAPAN

noudattaa neuvoston direktiivejä ja jäsenmaiden lainsäädäntöä koskien koneita.

2006/42/EC (17/05/2006)

sovellettavat harmonisoidut standardit:

EN ISO 11148-6:2012

Julkaisijan nimi ja asema

 :

Nicolas Lebreton (R&D Manager)

Paikka ja aika

:

Saint-Herblain,

11/05/2015

Tekniset tiedostot ovat saatavana EU-alueen pääkonttorista. Nicolas Lebreton  R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

Alkuperäiset ohjeet ovat englanninkieliset. Muut kielet on käännetty alkuperäisistä ohjeista.

Copyright 2015, Chicago Pneumatic Tool Co. LLC

Kaikki oikeudet pidätetään. Sisällön luvaton käyttö tai kopiointi kokonaan tai osittain on kielletty. Tämä koskee erityisesti tavaramerkkejä, mallinimikkeitä, osanumeroita ja piirustuksia. Käytä

vain alkuperäisiä varaosia. Takuu tai tuotevastuu ei kata vahinkoja, jotka ovat syntyneet käytettäessä muita kuin alkuperäisiä varaosia.

FI

Suomen kieli (Finnish)

CP789R Series

Tuuman Pora
