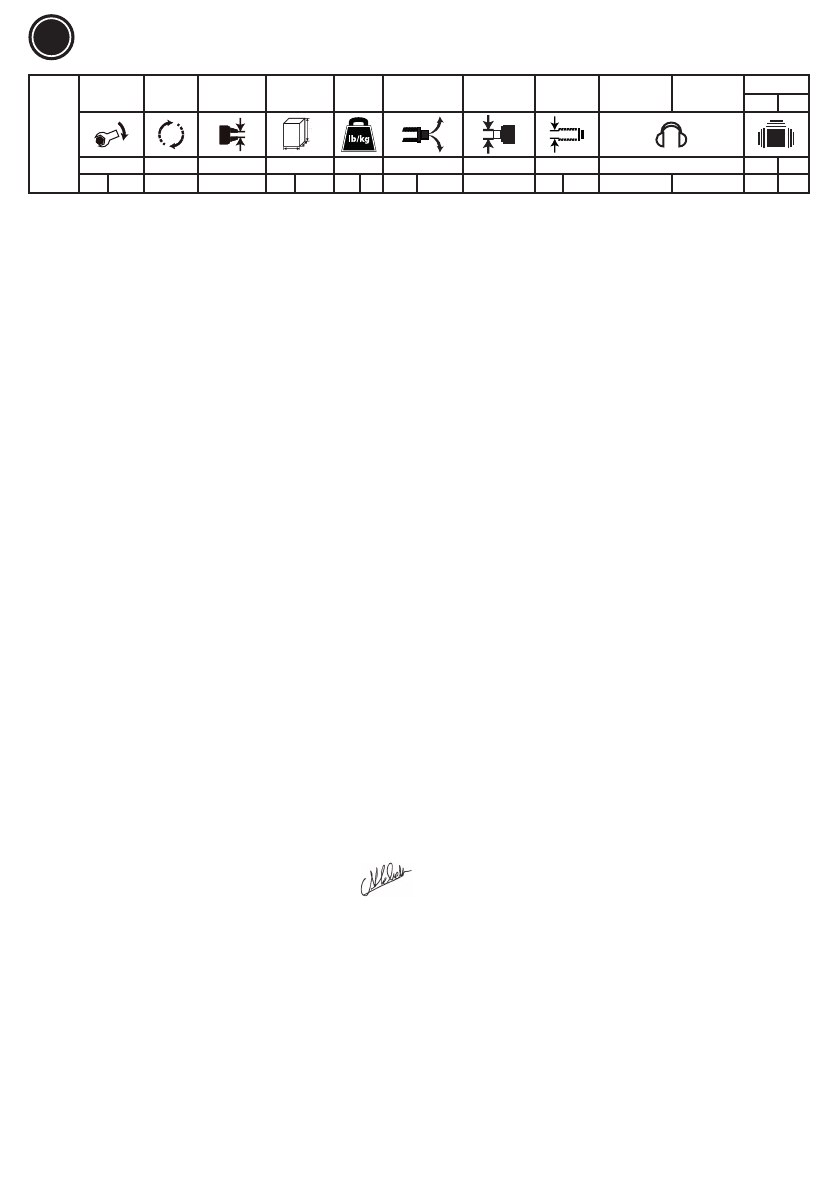

1.Tekniske data

Modell

maximum

torque

Fri hastighet chuck kapasitet

Dimensjon

LXH

Vekt

Luftforbruk

Gjennomsnitt

Luftinntak

Innvendig

slangedia.

Lydtrykk

L

pA

Lydeffekt

L

wA

Vibrasjoner

a

hd

K

L

W

H

1

2

3

4

5

6

7

8

9

10

11

[Nm] [ft.lbs]

[rpm]

[mm]

[mm]

[tomme]

[kg] [lb]

[Nl/s]

[SCFM]

[tomme]

[mm]

[inch]

[dB(A)]

[dB(A)]

[m/s²] [m/s²]

maks. trykk 6,3 bar (90 psi)

a

h

 : Slag per minutt,

k

 Usikkerhet ;

L

pA

 Lydtrykk dB(A),

K

pA

=

 K

WA

 = 3 dB Usikkerhet.

Samsvarserklæring for støy og vibrasjonsutslipp

 (ISO 15744 and ISO 28927-2)

Alle verdier er gyldige på publiseringstidspunktet. Du finner den seneste oppdaterte informasjonen på rodcraft.com.

De angitte verdiene ble oppnådd i tester som brukes i laboratorier i henhold til oppgitte standarder og kan benyttes ved sammenligning med oppgitte verdier

for annet verktøy som er testet i henhold til de samme standardene. Disse oppgitte verdiene er ikke tilstrekkelige til risikovurderinger, og verdimålinger på den

enkelte arbeidsplass kan være høyere. De faktiske eksponeringsverdiene og risiko for skade som oppleves av en enkelt bruker er unike og avhenger både

av måten vedkommende arbeider, arbeidsstykket og arbeidsplassens utforming og eksponeringstid og brukerens fysiske tilstand. Vi, CHICAGO PNEUMATIC

TOOLS, kan ikke holdes ansvarlige for konsekvenser av bruk av de oppgitte i stedet for verdier som reflekterer faktisk eksponering i en individuell risikovurdering

i en arbeidssituasjon på arbeidsplasser som vi ikke har kontroll over. Verktøyet kan forårsake hånd/armvibrasjonssyndrom hvis bruken ikke er tilfredsstillende

kontrollert. En EU-veiledning for kontroll av hånd/armvibrasjon finnes på www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.

pdf. Vi anbefaler at bedriftshelsetjenesten gjennomfører et program for å avdekke tidlige tegn på vibrasjonseksponering, slik at prosedyrene kan endres for å

bidra til å unngå fremtidige skader.

2. Maskintype

•  Dette produktet er utviklet for boring eller brotsjing av hull. Bare for profesjonell bruk.

•  Vennligst les bruksanvisningen nøye før du starter maskinen.

3. Drift

•  Koble til enheten som vist på fig. 01.

•  Fest tilbehøret skikkelig til verktøyet.

•  Trykk spaken (B) i motsatt retning som tegnet viser, for å betjene verktøyet med motsatt rotasjon.

•  Dra i utløseren (A) for å starte maskinen. Maskinhastigheten økes ved å øke trykket på håndtaket. Slipp utløseren for å stoppe.

4. Smøring

•  Hvis luftrørsmøring ikke brukes, smør med SAE #10 turbinolje eller tilsvarende daglig før bruk. Ikke kjør opp i full hastighet rett etter smøring.

Anbefalt smøremiddel :

CP Oil PROTECTO-LUBE

- 4 oz (0.12l) P/N: CA149661

- 20.8 oz (0.591l) P/N: CA000046
- 1gal (3.8l) P/N: P089507

5. Vedlikeholdsintrukjsoner

•  Følg lokale lands miljøkrav for sikker håndtering og avhending av alle komponenter.

•  V edlikehold og reparasjon skal kun utføres av kvalifisert personell, og kun originale reservedeler skal brukes. Kontakt produsenten eller nærmeste autoriserte

forhandler for råd om teknisk service, eller ved behov for reservedeler.

•  Sørg alltid for at maskinen er koblet fra energikilde for å unngå utilsiktet bruk.

•  Demonter og undersøk verktøyet hver tredje (3.) måned hvis verktøyet brukes hver dag. Skift skadde eller slitte.

•  Deler med stor slitasje er understreket i delelisten.

6. Avhending

•  Avhending av dette utstyret må følge lovgivningen i det aktuelle landet.

•  Alle skadde, slitt eller feilfungerende enheter MÅ TAS UT AV DRIFT.

•  Repareres kun av teknisk vedlikeholdspersonell.

7. Samsvarserklæring

Vi:

CHICAGO PNEUMATIC Tool Co. LLC 1800 Overview Drive Rock Hill, SC 29730 - USA

Maskintype:

Air drill

Erklærer at produktet/produktene:

CP789HR/CP789R-26/CP789R-42

Serial Number:

> 98273A

Produktets opprinnelse :

 JAPAN

er i overensstemmelse med kravene i direktiver vedr. tilnærmelse mellom medlemslandenes lover for: «Maskiner»

2006/42/EC (17/05/2006)

Harmoniserende standarder som er anvendt:

EN ISO 11148-6:2012

Utsteders navn og stilling

 :

Nicolas Lebreton (R&D Manager)

Sted og dato

:

Saint-Herblain,

11/05/2015

Teknisk fil er tilgjengelig fra EU-hovedkontoret. Nicolas Lebreton  R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

Originale instruksjoner er på engelsk. Andre språk er en oversettelse av de originale instruksjonene.

Copyright 2015, Chicago Pneumatic Tool Co. LLC

Med enerett. Uautorisert bruk eller ettertrykk av innholdet eller deler av dette, er forbudt. Dette gjelder særlig varemerker, modellbetegnelser, delenumre og tegninger. Bruk bare

originaldeler. Skade eller funksjonsfeil forårsaket av at det er brukt uoriginale deler dekkes ikke av garantien eller Chicago Pneumatics produktansvar.

NO

Norsk (Norwegian)

CP789R Series
