Hrvatski

 |

111

Bosch Power Tools

2 609 004 193 | (5.10.09)

f

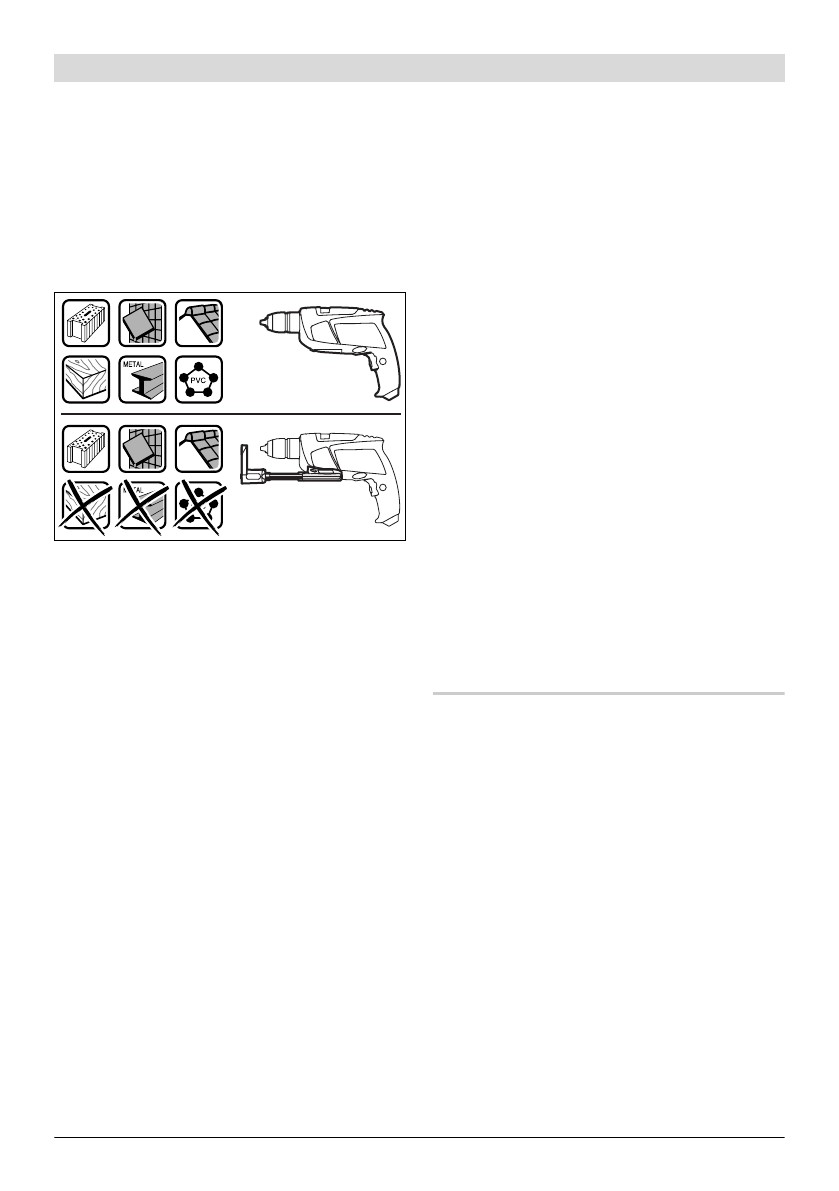

Usisnu napravu koristite samo kod obrade
betona, opeke i zidnog kamena.

Drvena ili

plastična strugotina može lako dovesti do
začepljenja.

f

Pažnja, opasnost od požara! Sa ugrađenom
usisnom napravom ne obrađujte metalne
materijale.

Zagrijana metalna strugotina

može zapaliti dijelove usisne naprave.

Kako bi se održao optimalni rezultat usisavanja,
molimo obratite pozornost na slijedeće
napomene:

–

Usisna naprava mora biti priljubljena na
izratku, odnosno na zidu. Na taj će se način
istodobno postići bušenje pod pravim
kutom.

–

Kod primjene usisne naprave uvijek radite sa
max. brojem okretaja.

–

Nakon dosizanja željene dubine bušenja
izvucite najprije svrdlo iz izbušene rupe i
nakon toga isključite udarnu bušilicu.

–

Redovito kontrolirajte stanje uloška filtera

20

. U slučaju oštećenja uloška filtera, istog

treba odmah zamijeniti.

–

Osobito kod radova sa velikim promjerima
svrdala, može se istrošiti prsten za zaštitu od
prašine

17

. U slučaju oštećenja treba ga

zamijeniti.

Ugradnja usisne naprave

Približite usisnu napravu

9

 sa prednje strane, do

donje strane udarne bušilice. Pazite da usisna
naprava

9

 nalegne do kraja na kućište i da se

blokira.

Čišćenje usisne naprave (vidjeti sliku A)

Prije odlaganja usisne naprave stavite zatvarač

18

 ili ispraznite posudu za prašinu

15

.

Posuda za prašinu

15

 je dovoljna za cca.

20 bušenja sa promjerom svrdla od 6 mm.

Ako je usisavanje otežano ili ako je pokazivač
stanja ispunjenosti

21

 pun, posuda za prašinu

15

 se mora isprazniti. U tu svrhu pritisnite na

nareckanu površinu tipke za deblokiranje

14

 i

skinite posudu za prašinu

15

.

Ispraznite i očistite posudu za prašinu

15

.

Očistite uložak filtera

20

 lupkanjem.

Kontrolirajte uložak filtera

20

 na oštećenje i

prema potrebi ga zamijenite.

Pomoću odvijača uklonite držač uloška filtera

20

(

n

) i zamijenite uložak filtera

20

, uključujući

držač (

o

). Kod ugradnje držača pazite da

gumena brtva sjedne.

Ponovno stavite posudu za prašinu

15

 i za

blokiranje pritisnite na glatku površinu tipke za
deblokiranje

14

.

Skidanje usisne naprave

Za demontažu usisne naprave

9

 pomaknite tipku

za deblokiranje

19

 u desno ili lijevo i skinite

usisnu napravu

9

 prema naprijed.

Dodatna ručka

f

Vaš električni alat koristite samo s dodat-
nom ručkom 11.

Dodatnu ručku

11

 možete proizvoljno okrenuti,

kako bi se postigao siguran položaj tijela i bez
zamora.

Leptirasti vijak za premještanje dodatne
ručke

10

 okrenite u smjeru suprotnom od

kazaljke na satu i okrenite dodatnu ručku

11

 u

željeni položaj. Nakon toga ponovno stegnite
leptirasti vijak

10

 u smjeru kazaljke na satu.
