124

 | Русский

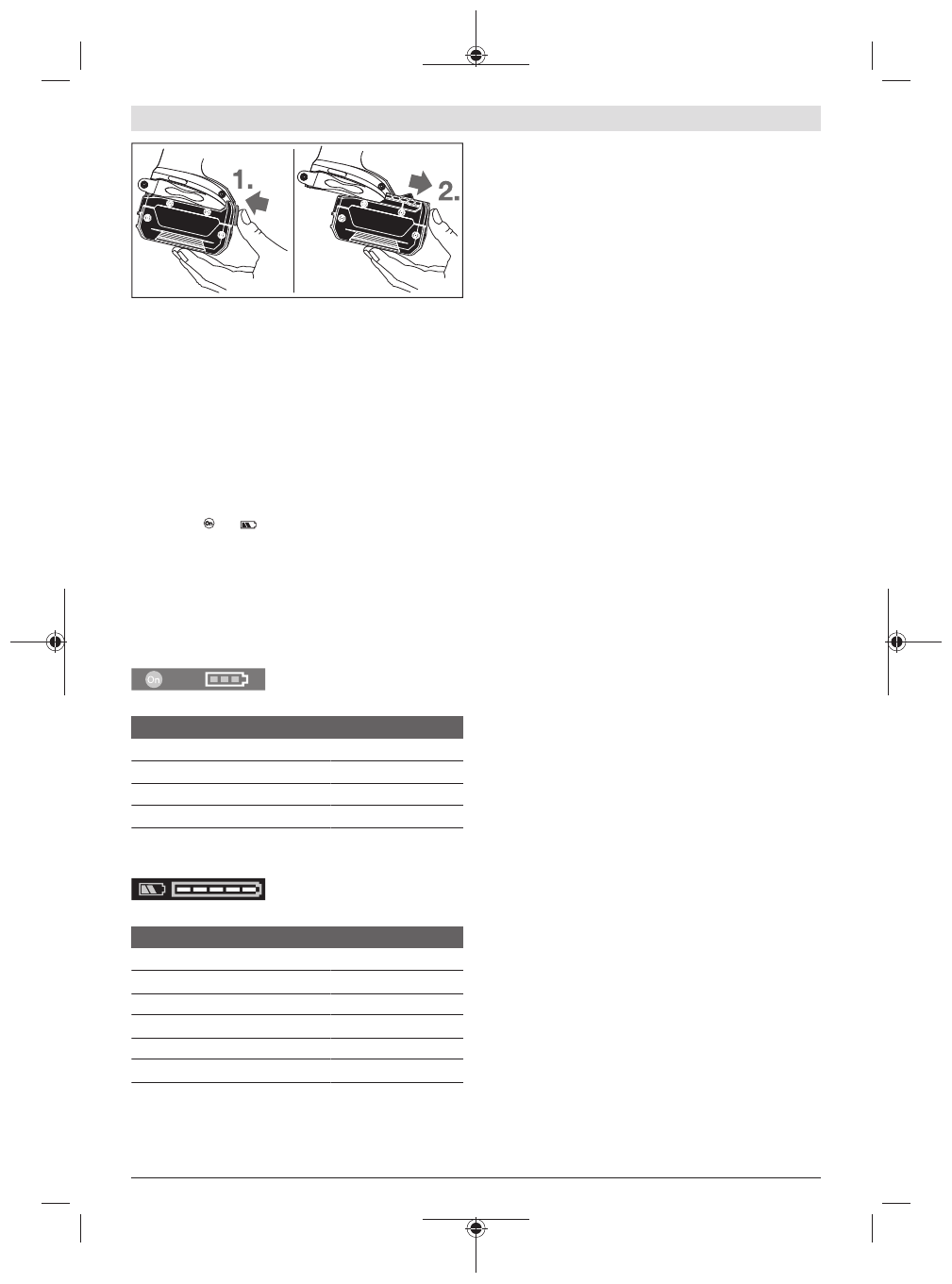

Чтобы извлечь аккумуляторную батарею

(3)

, нажмите на

кнопку разблокировки

(4)

 и извлеките аккумуляторную

батарею из электроинструмента, потянув ее назад.

Не

применяйте при этом силы.

Индикатор заряженности аккумуляторной
батареи

Зеленые светодиоды на индикаторе заряженности акку-
мулятора  показывают уровень его заряда. По причинам
безопасности индикатор заряженности активен только в
состоянии покоя электроинструмента.
Нажмите кнопку индикатора заряженности аккумулятор-
ной батареи   или

, чтобы отобразить степень заря-

женности аккумуляторной батареи. Это возможно также
и при извлеченной аккумуляторной батарее.
Если после нажатия на кнопку индикатора заряженности
аккумуляторной батареи не загорается ни один свето-
диодный индикатор, аккумулятор неисправен и должен
быть заменен.

Тип аккумулятора GBA 18V...

Светодиоды

Емкость

Непрерывный зеленый свет 3×

60−100 %

Непрерывный зеленый свет 2×

30−60 %

Непрерывный зеленый свет 1×

5−30 %

Мигание зеленым цветом 1×

0−5 %

Тип аккумулятора ProCORE18V...

Светодиоды

Емкость

Непрерывный зеленый свет 5×

80−100 %

Непрерывный зеленый свет 4×

60−80 %

Непрерывный зеленый свет 3×

40−60 %

Непрерывный зеленый свет 2×

20−40 %

Непрерывный зеленый свет 1×

5−20 %

Мигание зеленым цветом 1×

0−5 %

Замена рабочего инструмента (см. рис. A и B)

u

До начала работ по техобслуживанию, смене
инструмента и т. д., а также при транспортировке и

хранении извлекайте аккумулятор из элек-
троинструмента.

 При непреднамеренном включении

возникает опасность травмирования.

u

При установке сменного рабочего инструмента сле-
дите за тем, чтобы он хорошо сел на патрон.

 Если

сменный рабочий инструмент не будет хорошо сидеть
на патроне, он может соскочить во время операции за-
кручивания.

Установка рабочего инструмента
GDR 180-LI:

Оттяните фиксирующую втулку

(2)

 вперед, вставьте ра-

бочий инструмент до упора в патрон

(1)

 и отпустите фик-

сирующую втулку

(2)

, чтобы зафиксировать рабочий

инструмент.
Применяйте только биты с шариковым фиксатором

(9)

(DIN 3126-E6.3). Другие биты

(11)

 можно закрепить с

помощью универсального держателя с шариковым фик-
сатором

(10)

.

GDX 180-LI:

Наденьте рабочий инструмент

(12)

 на четырехгранник

патрона

(1)

.

Ввиду своей конструкции сменный рабочий инструмент

(12)

 сидит на патроне

(1)

 с небольшим зазором; это не

оказывает влияния на функциональную способность/без-
опасность.

Изъятие инструмента из патрона

Оттяните фиксирующую гильзу

(2)

 вперед и извлеките

рабочий инструмент.

Работа с инструментом

Принцип действия

Патрон

(1)

 с рабочим инструментом приводится электро-

мотором с помощью редуктора с ударным механизмом.
Рабочий процесс подразделяется на две фазы:

заворачивание

 и

затягивание

 (работает ударный меха-

низм).
Ударный механизм включается, как только винт начинает
заедать и нагрузка на мотор увеличивается. Таким об-
разом ударный механизм преобразует силу мотора в рав-
номерные вращательные удары. При выворачивании
винтов/шурупов или отвинчивании гаек этот процесс
протекает в обратной последовательности.

Включение электроинструмента

Установка аккумулятора

Установите переключатель направления вращения

(5)

 в

среднее положение для защиты электроинструмента от
непреднамеренного включения.
Вставьте заряженный аккумулятор

(3)

 спереди в ножку

электроинструмента, чтобы аккумулятор надежно зафик-
сировался.

1 609 92A 5XY | (26.04.2021)

Bosch Power Tools
