Polski
2 609 140 600 | (23.10.08)
Bosch Power Tools

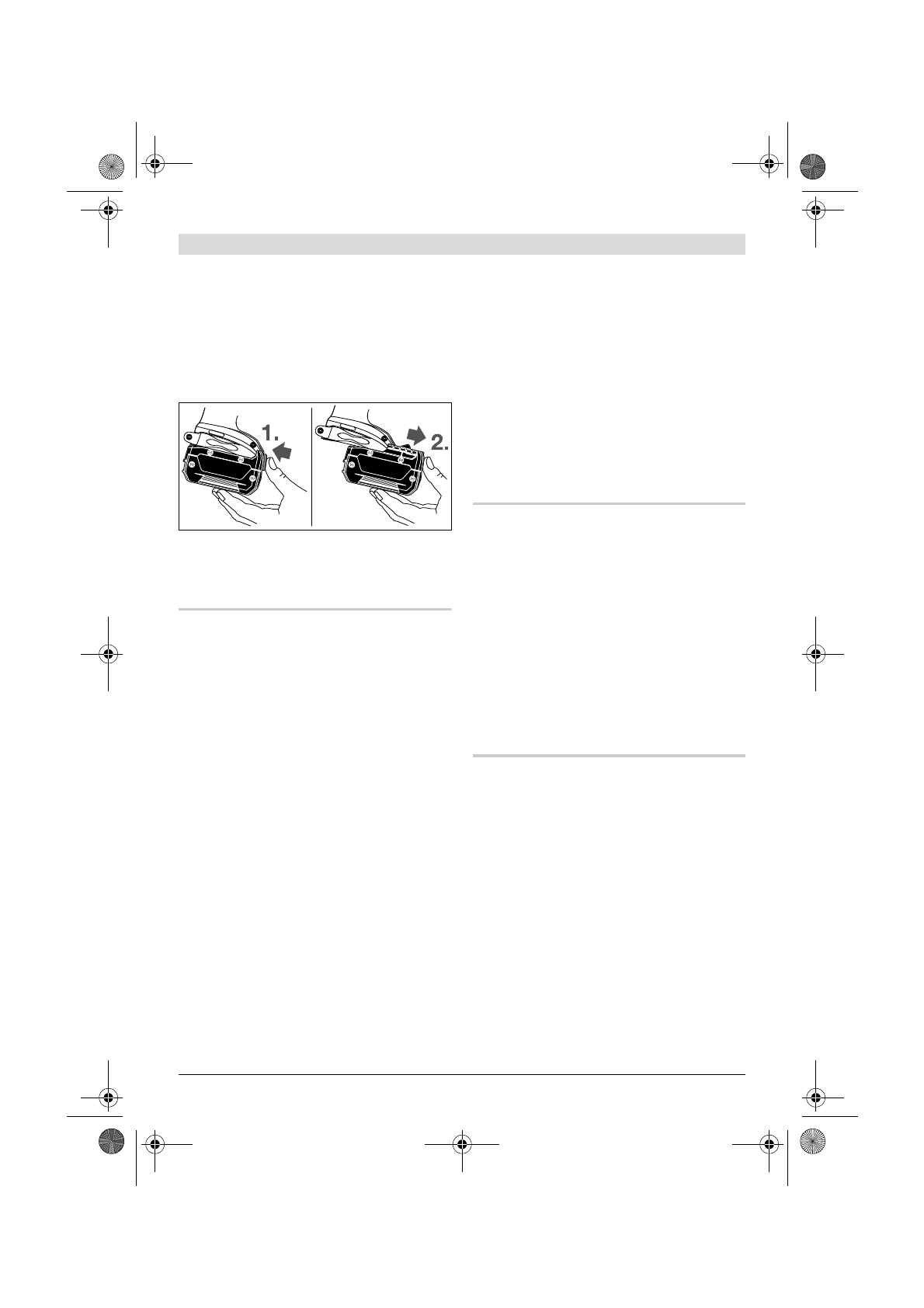

Wyjmowanie akumulatora
Akumulator
5
posiada dwa stopnie blokady,
zapobiegające jego wypadnięciu w przypadku
niezamierzonego naciśnięcia przycisku odbloko-
wującego
6
. Akumulator umieszczony w obu-
dowie elektronarzędzia, przytrzymywany jest na
miejscu za pomocą sprężyny.
W celu wyjęcia akumulatora
5
wcisnąć przycisk
odblokowujący
6
i wyciągnąć akumulator z
elektronarzędzia, pociągając go do tyłu.
Nie
należy przy tym stosować siły.
Wymiana narzędzi (zob. rys. A)
f
Przed wszelkimi pracami przy elektronarzę-
dziu (np. pielęgnacja, wymiana narzędzi
itp.), jak i przy transporcie i składowaniu
należy przełącznik kierunków obrotów
nastawić na pozycję środkową.
Przy nieza-
mierzonym uruchomieniu włącznika/wyłącz-
nika istnieje niebezpieczeństwo zranienia.
GDR 14,4 V-LI / GDR 18 V-LI:
Montaż oprzyrządowania (narzędzia pomocni-
czego)
Pociągnąć tuleję zaryglowania
2
do przodu,
wsunąć narzędzie robocze do oporu do uchwytu
narzędziowego
1
, a następnie zwolnić tuleję
2
,
aby zablokować narzędzie robocze.
Należy stosować wyłącznie końcówki
wkręcające z zatrzaskiem kulkowym
10
(DIN 3126-E6.3). Inne końcówki wkręcające
12
można mocować, stosując uniwersalny uchwyt
na końcówki z zatrzaskiem kulkowym
11
.
Wyjmowanie oprzyrządowania (narzędzia
pomocniczego)
Pociągnąć tuleję ryglującą
2
do przodu i wyjąć
narzędzie robocze.
GDS 14,4 V-LI / GDS 18 V-LI:
f
Wkładając narzędzie robocze należy zwró-
cić uwagę, aby jego trzpień był mocno osa-
dzony na uchwycie narzędziowym.
Trzpień
niedostatecznie mocno nasadzonego na uch-
wyt narzędziowy narzędzia roboczego może
się zsunąć i operator utraci nad nim kontrolę.
Nasunąć narzędzie robocze na trzpień
kwadratowy uchwytu narzędziowego
1
.
Praca
Sposób funkcjonowania
Uchwyt montażu końcówek
1
wraz z końcówką
roboczą napędzany jest silnikiem elektrycznym
przez przekładnię i mechanizm udarowy.
Proces pracy dzieli się na dwie fazy:
Wkręcanie
i
dokręcanie
(mechanizm udarowy
w akcji).
Uruchomienie mechanizmu udarowego
wywoływane jest utknięciem śruby,
stanowiącym obciążenie dla silnika. Mechanizm
udarowy zamienia w ten sposób siłę silnika w
równomierne udary obrotowe. Przy wykręcaniu
śrub proces ten przebiega w odwrotnej
kolejności.
Uruchomienie
Włożenie akumulatora
f
Stosować należy wyłącznie oryginalne aku-
mulatory litowo-jonowe firmy Bosch o na-
pięciu podanym na tabliczce znamionowej
elektronarzędzia.
Zastosowanie akumulato-
rów innego typu może spowodować obra-
żenia oraz grozi pożarem.
Ustawić przełącznik zmiany kierunku obrotów
7
w pozycji środkowej, aby zabezpieczyć elektro-
narzędzie przed niezamierzonym włączeniem.
Wsunąć naładowany akumulator
5
od przodu do
podstawy elektronarzędzia, aż do jego
zaryglowania w podstawie.
