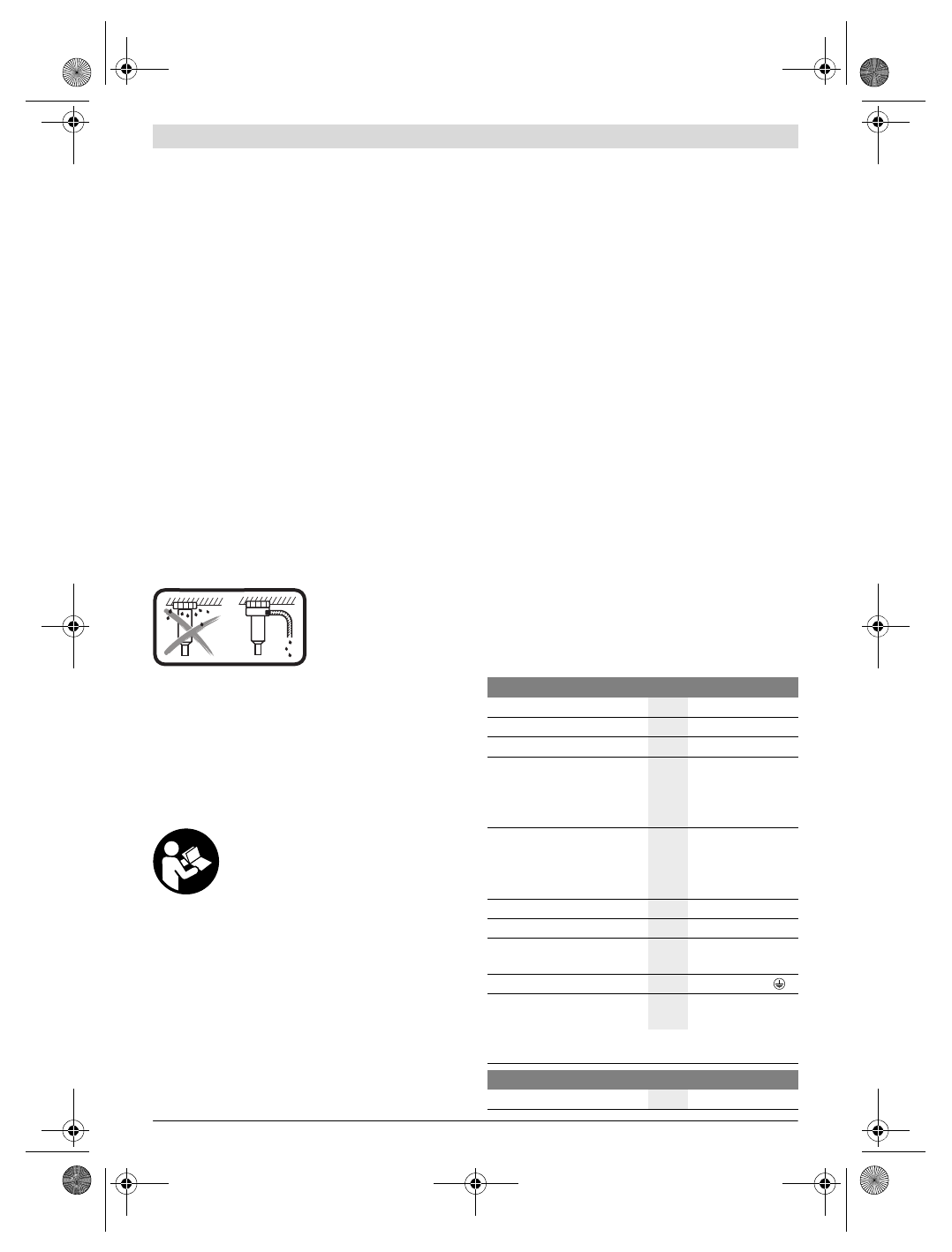

Bosch GDB 350 WE Professional - Инструкция по эксплуатации - Страница 49

 Svenska |

49

Bosch Power Tools

1 609 92A 1A4 | (12.5.15)



Kontrollera regelbundet sladden och låt en skadad

sladd repareras hos ett auktoriserat serviceställe för

Bosch elverktyg. Byt ut skadade skarvsladdar.

Detta

garanterar att elverktygets säkerhet bibehålls.



Använd halkfria skor.

Med halkfria skor kan du undvika

kroppsskada som kan uppstå om du halkar på hala ställen.



Använd endast original Bosch tillbehör.



Säkerhets- och arbetsanvisningarna för använt borr-

stativ och använt tillbehör ska ovillkorligen följas!



Anslut elverktyget till ett på föreskrivet sätt jordat

strömnät.

Nätuttaget och förlängningskabeln måste vara

försedda med en funktionsduglig skyddsledare.



Elverktyget får endast tas i drift i strömnät med

skyddsledare och tillräckliga dimensioner.



Lämna aldrig elverktyget innan det stannat fullstän-

digt.

Insatsverktyg som efter frånkoppling fortsätter att

rotera kan orsaka personskada.



Använd aldrig elverktyget utan medföljande jordfels-

brytare (PRCD).



Kontrollera innan arbetet påbörjas att jordfelsbrytaren

(PRCD) fungerar korrekt. Låt Bosch kundtjänst repa-

rera eller byta ut skadade jordfelsbrytare (PRCD).



Se till att varken personer inom arbetsområdet eller

elverktyget kommer i kontakt med utrinnande vatten.

Vid våtborrning över

huvudhöjd måste utträ-

dande vatten samlas upp.

Sätt elverktyget i ett borrsta-
tiv och montera en vatten-
samlingsring (se ”Tillbehör/
reservdelar”, sidan 51).



Kontrollera att vattenförande slangar, anslutningsde-

lar och vattensamlingsringen (tillbehör) är i ett felfritt

skick. Byt ut skadade eller slitna delar innan nästa

användning.

Om det tränger ut vatten ur delar till elverkty-

get ökar det risken för en elektrisk stöt.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar

och instruktioner.

Fel som uppstår till följd av

att säkerhetsanvisningarna och instruktio-
nerna inte följts kan orsaka elstöt, brand
och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan
uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för våtborrning i mineraliska material
som betong, armerad betong eller murverk tillsammans med
diamant-våtborrningskronor och vattentillförsel. Elverktyget
kan kombineras med ett utsug (vattenuppsamlingsring och
våt-/torrsug).

Elverktyget får endast användas tillsammans med diamant-
borrstativet GCR 350.

Diamantborrstativet kan monteras i golvet eller på väggen
med hjälp av en plugg, eller över huvudhöjd.

Diamantborrstativet kan monteras på golvet med vakuum
(tillbehör) eller på väggen (med en extra säkring). En infäst-
ning över huvudhöjd är inte tillåten.

Diamantborrstativet kan fästas i golvet med hjälp av snabb-
spänningspelaren. En infästning i väggen eller över huvud-
höjd är inte tillåten.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksida.

1

Diamantborrstativ GCR 350 *

2

Jordfelsbrytare (PRCD)

3

Strömställare Till/Från

4

Vridkors *

5

Arreteringsbroms *

6

Växellägesomkopplare

7

Krankoppling

8

Vattenavstängningskran

9

Borrkrona *

10

Borrspindel

11

Lättlossningselement

12

Bärhandtag

13

Handtagets insexskruvar

* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe-

hör som finns.

Tekniska data

Diamantborrmaskin

GDB 350 WE

Produktnummer

3 601 A89 9..

Upptagen märkeffekt

W

3 200

Avgiven effekt

W

2 300

Nominellt varvtal n

0

– 1:a  växeln
– 2:a  växeln
– 3:e  växeln

min

-1

min

-1

min

-1

420
820

1 250

Borrdiameter

– 1:a  växeln
– 2:a  växeln
– 3:e  växeln

mm
mm
mm

165 – 350

80 – 160
55 – 105

Verktygsfäste

1 1/4" UNC

max. tryck för vattentillförsel

bar

3

Vikt enligt
EPTA-Procedure 01:2014

kg

11,9

Skyddsklass

/

I

Mått (inklusive avtagbara
komponenter)

mm

534 x 142 x 168

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande
spänning och för utföranden i vissa länder kan uppgifterna variera.

Diamantborrstativ

GCR 350

Produktnummer

3 601 A90 200
