BS18C2BL

BSB18C2BL

................................... 4674 89 01... ................................ 4674 98 01...

   ...000001-999999

   ...000001-999999

........................................ 13 mm .......................................... 13 mm

........................................ 40 mm .......................................... 40 mm

............................................   ................................................ 13 mm

.......................................... 6 mm ............................................ 6 mm

................................... 0-500 min

-1

 ................................... 0-500 min

-1

................................. 0-1950 min

-1

 ................................. 0-1950 min

-1

........................................... - min

-1

 ................................. 0-6500 min

-1

........................................... - min

-1

 ............................... 0-25350 min

-1

........................................ 60 Nm .......................................... 60 Nm

........................................ 65 Nm .......................................... 65 Nm

........................................ 18 V ............................................. 18 V

.................................. 1,5-13 mm .................................... 1,5-13 mm

....................................... 1,7 kg ........................................... 1,8 kg

....................................... 1,9 kg ........................................... 2,0 kg

................................................................... -18...+50 °C

................................................ L1840R, L1830R, L1820R, L1815R

...................................................................... BL1218

..................................... 87,5 dB (A)................................... 87,5 dB (A)

..................................... 98,5 dB (A)................................... 98,5 dB (A)

............................................   .................................................. 9 m/s

2

............................................   ............................................... 1,5 m/s

2

.................................... < 2,5 m/s

2

 ..................................... < 2,5 m/s

2

....................................... 1,5 m/s

2

 ........................................ 1,5 m/s

2

.................................... < 2,5 m/s

2

 ..................................... < 2,5 m/s

2

....................................... 1,5 m/s

2

 ........................................ 1,5 m/s

2

TECHNISCHE DATEN

AKKU-SCHLAGBOHRSCHRAUBER

Produktionsnummer .........................................................................................................

Bohr-ø in Stahl..................................................................................................................

Bohr-ø in Holz...................................................................................................................

Bohr-ø in Ziegel und Kalksandstein..................................................................................

Holzschrauben (ohne Vorbohren).....................................................................................

Leerlaufdrehzahl 1.Gang ..................................................................................................

Leerlaufdrehzahl 2.Gang ..................................................................................................

Schlagzahl 1.Gang ...........................................................................................................

Schlagzahl 2.Gang ...........................................................................................................

Drehmoment *1 (1,5 Ah / 2,0 Ah)......................................................................................

Drehmoment *1 (3,0 Ah / 4,0 Ah)......................................................................................

Spannung Wechselakku ...................................................................................................

Bohrfutterspannbereich ....................................................................................................

Gewicht nach EPTA-Prozedur 01/2014 (1,5 Ah / 2,0 Ah) .................................................

Gewicht nach EPTA-Prozedur 01/2014 (3,0 Ah / 4,0 Ah) .................................................

Empfohlene Umgebungstemperatur beim Arbeiten..........................................................

Empfohlene Akkutypen .....................................................................................................

Empfohlene Ladegeräte ...................................................................................................

Geräusch/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise:

Schalldruckpegel (Unsicherheit K=3dB(A)) ......................................................................

Schallleistungspegel (Unsicherheit K=3dB(A)) .................................................................

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN

60745.

Schwingungsemissionswert a

h

  Schlagbohren in Beton a

h,ID

 ..........................................................................................

  Unsicherheit K = ...........................................................................................................

  Bohren in Metall a

h,D

 .....................................................................................................

  Unsicherheit K = ...........................................................................................................

  Schrauben a

h

 ................................................................................................................

  Unsicherheit K = ...........................................................................................................

*1 Gemessen nach AEG Standard N 877318

WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen,

Darstellungen und Spezifi kationen für dieses Elektrowerkzeug.

Versäumnisse bei

der Einhaltung der nachstehenden Anweisungen können elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

SICHERHEITSHINWEISE FÜR BOHRMASCHINEN

Tragen Sie Gehörschutz beim Schlagbohren.

Die Einwirkung von Lärm kann

Gehörverlust bewirken.

Benutzen Sie die mit dem Gerät gelieferten Zusatzhandgriff e, wenn diese

mitgeliefert werden.

 Der Verlust der Kontrolle kann zu Verletzungen führen.

Halten Sie das Gerät vor Arbeitsbeginn am dafür vorgesehenen Griff  gut fest.

Dieses Gerät erzeugt ein hohes Abtriebsdrehmoment und wenn Sie es während des

Betriebs nicht gut festhalten, könnten Sie die Kontrolle darüber verlieren und sich

verletzen.

Halten Sie das Gerät an den isolierten Griff fl ächen, wenn Sie Arbeiten

ausfü hren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das

eigene Netzkabel treff en kann.

Der Kontakt  mit einer spannungsführenden Leitung kann metallene Geräteteile unter

Spannung setzen und zu einem elektrischen Schlag führen.

Verwenden Sie niemals eine höhere Drehzahl als die maximale Drehzahl, die für

den Bohreinsatz angegeben ist.

Bei höheren Drehzahlen kann sich der Bohreinsatz

verbiegen, wenn er ohne Kontakt zum Werkstück dreht, was zu Verletzungen führen

kann.

Starten Sie immer mit einer niedrigen Drehzahl und während sich der

Bohreinsatz in Kontakt mit dem Werkstück befi ndet.

Bei höheren Drehzahlen

kann sich der Bohreinsatz verbiegen, wenn er ohne Kontakt zum Werkstück dreht,

was zu Verletzungen führen kann.

Üben Sie Druck immer nur in direkter Ausrichtung zum Bohreinsatz aus und

drücken Sie nicht zu fest.

Bohreinsätze können verbiegen und brechen oder zu

einem Verlust der Kontrolle über das Gerät führen, wodurch es wiederum zu

Verletzungen kommen kann.

 SICHERHEITSHINWEISE FÜR SCHRAUBER

Halten Sie das Gerät an den isolierten Griff fl ächen, wenn Sie Arbeiten

ausführen, bei denen die Schraube verborgene Stromleitungen treff en kann.

Der

Kontakt der Schraube mit einer spannungsführenden Leitung kann metallene

Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

WEITERE SICHERHEITS- UND ARBEITSHINWEISE

Schutzausrüstung verwenden. Beim Arbeiten mit der Maschine stets Schutzbrille

tragen. Schutzkleidung wie Staubschutzmaske, Schutzhandschuhe, festes und

rutschsicheres Schuhwerk, Helm und Gehörschutz werden empfohlen.

Beim Arbeiten entstehender Staub ist oft gesundheitsschädlich und sollte nicht in den

Körper gelangen. Geeignete Staubschutzmaske tragen.

Es dürfen keine Materialien bearbeitet werden, von denen eine

Gesundheitsgefährdung ausgeht (z.B. Asbest).

Beim Blockieren des Einsatzwerkzeuges bitte das Gerät sofort ausschalten! Schalten

Sie das Gerät nicht wieder ein, solange das Einsatzwerkzeug blockiert ist; hierbei

könnte ein Rückschlag mit hohem Reaktionsmoment entstehen. Ermitteln und

beheben Sie die Ursache für die Blockierung des Einsatzwerkzeuges unter

Berücksichtigung der Sicherheitshinweise.

Mögliche Ursachen dafür können sein:

•  Verkanten im zu bearbeitenden Werkstück

•  Durchbrechen des zu bearbeitenden Materials

•  Überlasten das Elektrowerkzeuges
Greifen Sie nicht in die laufende Maschine.

Das Einsatzwerkzeug kann während der Anwendung heiß werden.

WARNUNG!

Verbrennungsgefahr

•  bei Werkzeugwechsel

•  bei Ablegen des Gerätes
Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden.

WARNUNG

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von

Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufi ge Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit

abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten

Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich

im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und

Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

DEUTSCH

Beim Arbeiten in Wand, Decke oder Fußboden auf elektrische Kabel, Gas- und

Wasserleitungen achten.

Sichern Sie Ihr Werkstück mit einer Spannvorrichtung. Nicht gesicherte Werkstücke

können schwere Verletzungen und Beschädigungen verursachen.

Vor allen Arbeiten an der Maschine den Wechselakku herausnehmen

Verbrauchte Wechselakkus nicht ins Feuer oder in den Hausmüll werfen. AEG bietet

eine umweltgerechte Alt-Wechselakku-Entsorgung an; bitte fragen Sie Ihren

Fachhändler.

Wechselakkus nicht zusammen mit Metallgegenständen aufbewahren

(Kurzschlussgefahr).

Wechselakkus des Systems GBS nur mit Ladegeräten des Systems GBS laden.

Keine Akkus aus anderen Systemen laden.

Wechselakkus und Ladegeräte nicht öff nen und nur in trockenen Räumen lagern. Vor

Wechselakkus und Ladegeräte nicht öff nen und nur in trockenen Räumen lagern. Vor

Nässe schützen.

Nässe schützen.

Unter extremer Belastung oder extremer Temperatur kann aus beschädigten

Wechselakkus Batteriefl üssigkeit auslaufen. Bei Berührung mit Batteriefl üssigkeit

sofort mit Wasser und Seife abwaschen. Bei Augenkontakt sofort mindestens 10

Minuten gründlich spülen und unverzüglich einen Arzt aufsuchen.

IMMER EINEN ZUSATZHANDGRIFF VERWENDEN, wenn ein Akku mit einer

Kapazität von 9,0 Ah oder höher verwendet wird; das Drehmoment einiger

Elektrowerkzeuge kann sich erhöhen. Wurde Ihr Bohrschrauber oder

Schlagbohrschrauber ohne Zusatzhandgriff  geliefert, verwenden Sie bitte das

Ersatzteil des Zusatzhandgriff s (siehe Explosionszeichnung des Elektrowerkzeuges).

Setzen Sie keinen Bit ein, wenn die Maschine läuft und der Schalterdrücker nicht

verriegelt ist. Der drehende Bit kann den Anwender verletzen.

Warnung!

 Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von

Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Werkzeug,

den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie dafür,

dass keine Flüssigkeiten in die Geräte und Akkus eindringen. Korrodierende oder

leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder

Produkte, die Bleichmittel enthalten, können einen Kurzschluss verursachen.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Akku-Elektronik-Schlagbohrschrauber ist universell einsetzbar zum Bohren,

Schlagbohren und Schrauben unabhängig von einem Netzanschluss.

Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden.

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“

beschriebene Produkt mit allen relevanten Vorschriften der Richtline 2011/65/EU

(RoHS), 2014/30/EU, 2006/42/EG und den folgenden harmonisierten normativen

Dokumenten übereinstimmt:

EN 60745-1:2009 + A11:2010

EN 60745-2-1:2010

EN 55014-1:2017

EN 55014-2:2015

EN 50581:2012

Winnenden, 2018-02-08

Alexander Krug

Managing Director

Bevollmächtigt die technischen Unterlagen zusammenzustellen

Techtronic Industries GmbH

Max-Eyth-Straße 10

71364 Winnenden

Germany

AKKUS

Längere Zeit nicht benutzte Wechselakkus vor Gebrauch nachladen.

Eine Temperatur über 50°C vermindert die Leistung des Wechselakkus. Längere

Erwärmung durch Sonne oder Heizung vermeiden.

Die Anschlusskontakte an Ladegerät und Wechselakku sauber halten.

Für eine optimale Lebensdauer müssen nach dem Gebrauch die Akkus voll geladen

werden.

Für eine möglichst lange Lebensdauer sollten die Akkus nach dem Aufl aden aus dem

Ladegerät entfernt werden.

Bei Lagerung des Akkus länger als 30 Tage:

Akku bei ca. 27°C und trocken lagern.

Akku bei ca. 30%-50% des Ladezustandes lagern.

Akku alle 6 Monate erneut aufl aden.

AKKUÜBERLASTSCHUTZ

Bei Überlastung des Akkus durch sehr hohen Stromverbrauch, z.B. extrem hohe

Drehmomente, Verklemmen des Bohrers, plötzlichem Stopp oder Kurzschluss,

brummt das Elektrowerkzeug 2 Sekunden lang und schaltet sich selbsttätig ab.

Zum Wiedereinschalten, den Schalterdrücker loslassen und dann wieder einschalten.

Unter extremen Belastungen kann sich der Akku stark erhitzen. In diesem Fall schaltet

der Akku ab.

Den Akku dann in das Ladegerät stecken um ihn wieder aufzuladen und zu aktivieren.

TRANSPORT VON LITHIUM-IONEN-AKKUS

Lithium-Ionen-Akkus fallen unter die gesetzlichen Bestimmungen zum

Gefahrguttransport.

Der Transport dieser Akkus muss unter Einhaltung der lokalen, nationalen und

internationalen Vorschriften und Bestimmungen erfolgen.
•  Verbraucher dürfen diese Akkus ohne Weiteres auf der Straße

transportieren.

•  Der kommerzielle Transport von Lithium-Ionen-Akkus durch

Speditionsunternehmen unterliegt den Bestimmungen des

Gefahrguttransports. Die Versandvorbereitungen und der Transport

dürfen ausschließlich von entsprechend geschulten Personen

durchgeführt werden. Der gesamte Prozess muss fachmännisch

begleitet werden.

Folgende Punkte sind beim Transport von Akkus zu beachten:
•  Stellen Sie sicher, dass die Kontakte geschützt und isoliert sind, um

Kurzschlüsse zu vermeiden.

•  Achten Sie darauf, dass der Akkupack innerhalb der Verpackung nicht

verrutschen kann.

•  Beschädigte oder auslaufende Akkus dürfen nicht transportiert werden.
Wenden Sie sich für weitere Hinweise an Ihr Speditionsunternehmen.

WARTUNG

Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch nicht

beschrieben wurde, bei einer AEG Kundendienststelle auswechseln lassen

(Broschüre Garantie/Kundendienstadressen beachten).

Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen

Type und der sechsstelligen Nummer auf dem Leistungsschild bei Ihrer

Kundendienststelle oder direkt bei Techtronic Industries GmbH, Max-Eyth-Straße 10,

71364 Winnenden, Germany angefordert werden.

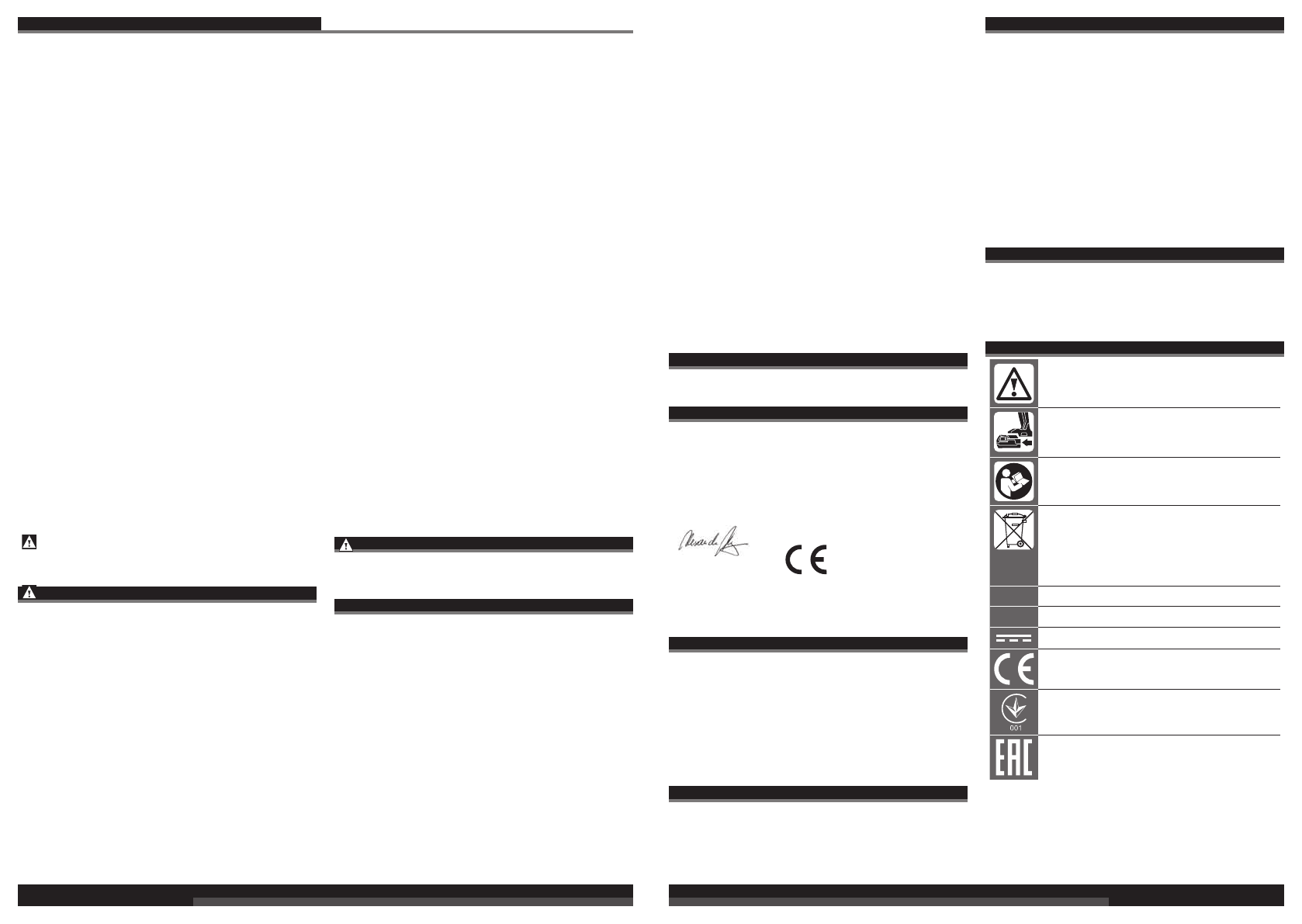

SYMBOLE

ACHTUNG! WARNUNG! GEFAHR!

Vor allen Arbeiten an der Maschine den Wechselakku

herausnehmen

Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme

sorgfältig durch.

Elektrogeräte, Batterien/Akkus dürfen nicht zusammen mit dem

Hausmüll entsorgt werden.

Elektrische Geräte und Akkus sind getrennt zu sammeln und zur

umweltgerechten Entsorgung bei einem Verwertungsbetrieb

abzugeben.

Erkundigen Sie sich bei den örtlichen Behörden oder bei Ihrem

Fachhändler nach Recyclinghöfen und Sammelstellen.

n

0

Leerlaufdrehzahl

V

Spannung

Gleichstrom

Europäisches Konformitätszeichen

Ukrainisches Konformitätszeichen

Euroasiatisches Konformitätszeichen

DEUTSCH
