Вихрь ШТ-30 - Инструкция по эксплуатации - Страница 13

Ред. 1.2

13

3.

Установите  диски  с  необходимым  количеством  наборных  шайб

между ними. Толщина наборного фланца составляет 4.3 мм.
Первый  диск  может  быть  установлен  как на  самый нижний  фланец, так  и
между любыми двумя другими фланцами.


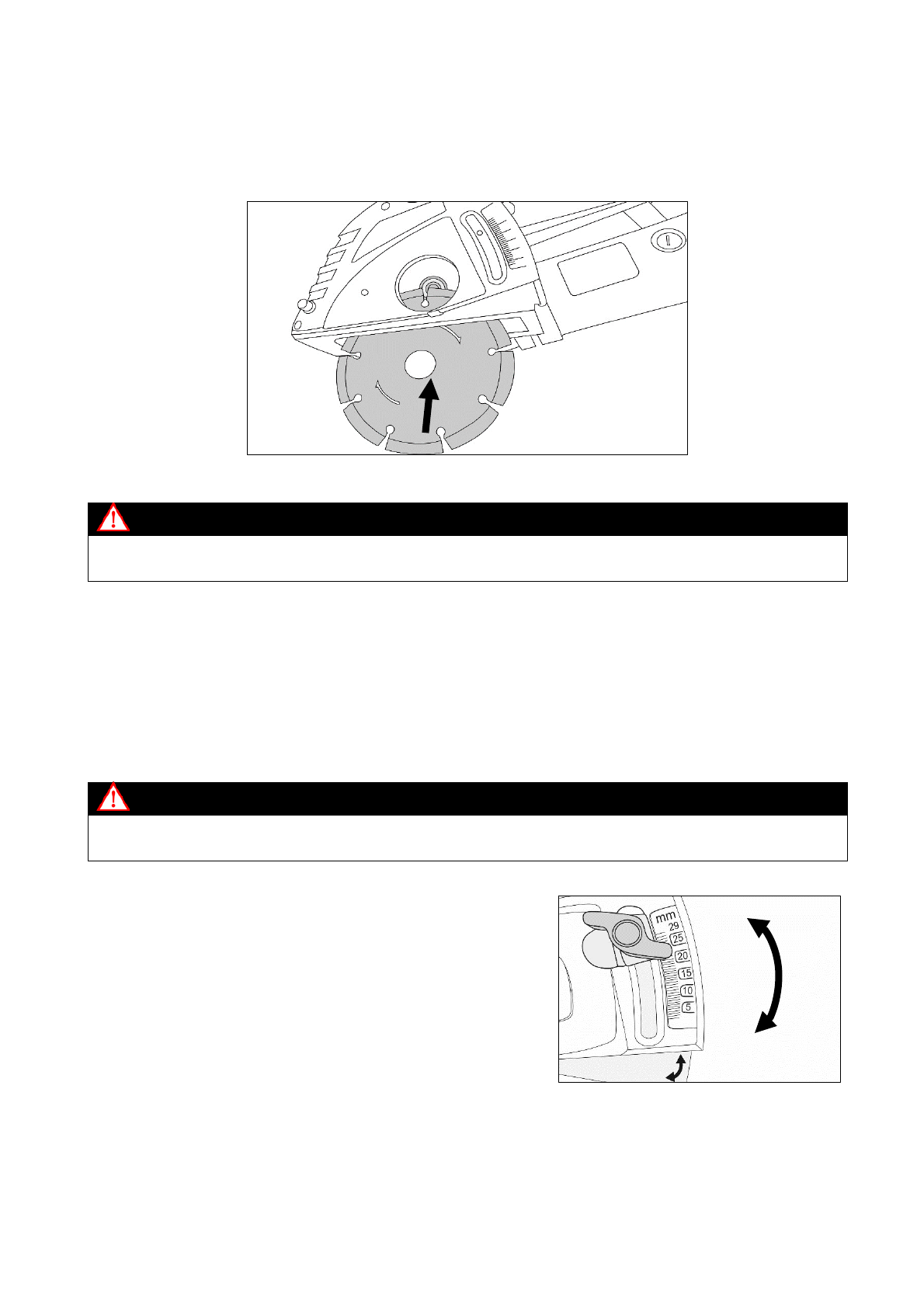

Рис. 4. Установка диска

Внимание!

Направление  вращения  диска  (указано  на  самом  диске)  должно  совпадать  с
направлением вращения шпинделя (указано на кожухе диска)

4.

Установите  обратно  зажимную  гайку  и,  нажав  кнопку  блокировки

шпинделя, затяжным ключом крепко затяните её;

5.

Произведите обратные процедуры установки кожуха;

6.

Затяните

винт(ы)

крепления

кожуха.

При

необходимости

выполнения  только  одного  пропила,  снимите  лишний  диск  в  порядке,
описанном выше.


Внимание!

Во  избежание  травм  и  повреждения  изделия  всегда  КРЕПКО  затягивайте  прижимной
фланец.

Регулировка и подготовка к работе


1.

Для

регулировки

необходимой

глубины

пропила

отпустите

ограничительный  винт  и  регулировкой  угла
наклона  машины  относительно  кожуха
установите по указателю желаемую глубину
реза, зафиксируйте затяжкой винта.

Рис. 5. Регулировка глубины пропила

2.

Установите дополнительную рукоятку и крепко затяните.

3.

Приготовьтесь  к  работе:  убедитесь  в  том,  что  диски  правильно

установлены,  надежно  закреплены,  Вы  убрали  посторонние  предметы  от
движущихся частей изделия;
