4

8.

Be sure that there are no cracks or breakage
on the pad before use. Cracks or breakage
may cause a personal injury.

SAVE THESE INSTRUCTIONS.

WARNING:

MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.

USD205-1

Symbols

The followings show the symbols used for tool.

･

 volts

･

 amperes

･

 hertz

･

 alternating

current

･

 no

load

speed

･

  Class II Construction

･

  orbits per minute

FUNCTIONAL DESCRIPTION

CAUTION:

•

Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

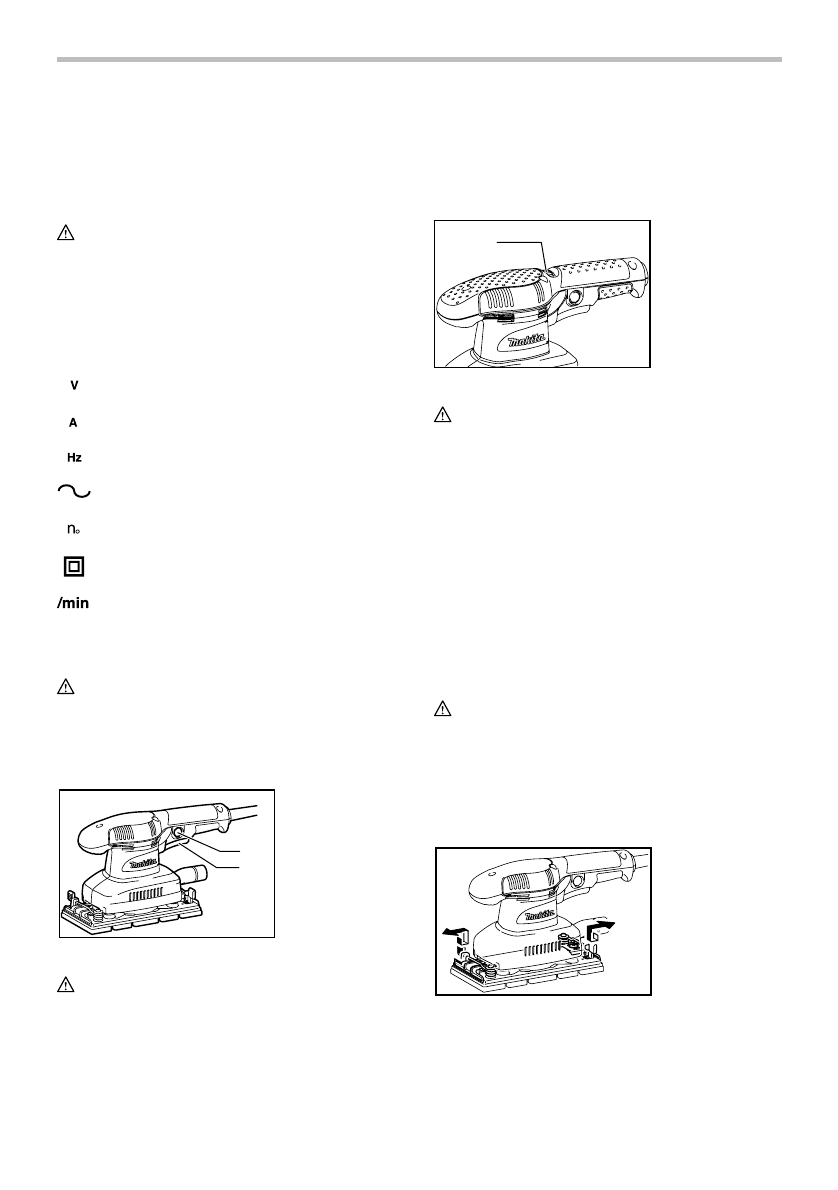

Switch action

1

2

010214

CAUTION:

•

Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.

To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and

then push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.

Speed adjusting dial

For BO3711 only

1

010226

CAUTION:

•

If the tool is operated continuously at low speeds,
the motor will get overloaded and heated up.

•

The speed adjusting dial can be turned only as far
as 5 and back to 1. Do not force it past 5 or 1, or
the speed adjusting function may no longer work.

The tool speed can be infinitely adjusted between 4,000
and 11,000 orbits per minute by turning the speed
adjusting dial, which is marked 1 to 5. Higher speed is
obtained when the dial is turned in the direction of
number 5, lower speed is obtained when it is turned in
the direction of number 1. Adjust the desired tool speed
for the kind of work.

ASSEMBLY

CAUTION:

•

Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.

Installing or removing abrasive paper

For conventional type of abrasive paper with
pre-punched holes (standard equipment):

1

1

2

2

010216


Press down the clamp lever (1 in the figure) and with the
clamp lever pressed down slide it toward the tool (2 in
the figure) and the clamper will be released.
Insert    the paper end between a clamper and the pad

1. Speed adjusting

dial

1. Lock button
2. Switch trigger
