Impugnatura supplementare

u

Impiegare l’elettroutensile esclusivamente con l’impu-
gnatura supplementare

(3)

.

Avvitare l’impugnatura supplementare

(3)

 a destra o a sini-

stra della testata ingranaggi, in base alla modalità di lavoro.

Protezione per le mani

u

Per operazioni con il platorello in gomma

(17)

o con la

spazzola a tazza/la spazzola a disco/il disco lamellare,
montare sempre la protezione per le mani

(16)

.

Fissare la protezione per le mani

(16)

 con l’impugnatura

supplementare

(3)

.

Montaggio degli accessori di levigatura

u

Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

u

Non afferrare i dischi di levigatura e di taglio con le
mani prima che si siano raffreddati.

 Durante il lavoro, i

dischi raggiungono temperature molto elevate.

Pulire il mandrino portamola

(6)

 e tutte le parti da montare.

Per fissare e sbloccare gli accessori di levigatura, premere il
pulsante di bloccaggio dell’alberino

(1)

, in modo da bloccare

il mandrino portamola.

u

Premere il pulsante di bloccaggio dell’alberino esclusi-
vamente a mandrino portamola fermo.

In caso contra-

rio, l’elettroutensile potrebbe subire dei danni.

Mola abrasiva/mola da taglio

Prestare attenzione alle dimensioni degli accessori di leviga-
tura. Il diametro del foro dovrà coincidere con la flangia di at-
tacco. Non utilizzare adattatori, né elementi di riduzione.
Qualora si utilizzino mole diamantate, accertarsi che la frec-
cia del senso di rotazione sulla mola stessa ed il senso di ro-
tazione dell’elettroutensile (vedere la freccia del senso di ro-
tazione sulla testa ingranaggi) coincidano.
La sequenza di montaggio è riportata alla pagina con rappre-
sentazione grafica.
Per fissare la mola abrasiva/da taglio, avvitare il dado di ser-
raggio

(11)

 e serrarlo con la chiave combinata

(4)/(5)

: ve-

dere paragrafo «Dado autoserrante».

u

Dopo il montaggio dell’utensile abrasivo, verificare
prima dell’accessione se l’utensile abrasivo è montato
in modo corretto e può essere girato senza impedi-
menti. Assicurarsi che l’utensile abrasivo non venga a
contatto con la cuffia di protezione o altre parti.

Flangia di attacco per mandrino portamola
M14:

 Nella flangia di attacco

(9)

, attorno al

collare di centraggio, è inserito un elemento in
plastica (O-ring).

Qualora l’O-ring sia assente

o danneggiato,

 prima del riutilizzo sarà fonda-

mentale sostituire la flangia di attacco

(9)

.

Flangia di attacco per mandrino portamola M10:

 La flan-

gia di attacco è utilizzabile su entrambi i lati.

Disco lamellare

u

Per operazioni con il disco lamellare, montare sempre
la protezione per le mani

(16)

.

Platorello in gomma

u

Per operazioni con il platorello in gomma

(17), monta-

re sempre la protezione per le mani (16).

La sequenza di montaggio è riportata alla pagina con rappre-
sentazione grafica.
Avvitare il dado cilindrico

(19)

 e serrarlo con la chiave com-

binata

(4)/(5)

.

Spazzola a tazza/spazzola a disco

u

Per operazioni con la spazzola a tazza o la spazzola a
disco, montare sempre la protezione per le mani

(16).

La sequenza di montaggio è riportata alla pagina con rappre-
sentazione grafica.
La spazzola a tazza/la spazzola a disco dovrà potersi avvitare
sul mandrino portamola fino a farla poggiare saldamente sul-
la flangia del mandrino stesso, all’estremità della filettatura
del mandrino. Serrare saldamente la spazzola a tazza/la
spazzola a disco con una chiave fissa.

Dado autoserrante

Per sostituire agevolmente l’accessorio di levigatura senza
utilizzare ulteriori attrezzi, al posto del dado di serraggio

(11)

 si potrà utilizzare il dado autoserrante

(12)

.

u

Il dado autoserrante

(12)

andrà utilizzato esclusiva-

mente per mole abrasive o mole da taglio.

Utilizzare esclusivamente un dado autoserrante

(12) in-

tegro e non danneggiato.
Durante l’avvitamento, accertarsi che il lato con siglatura
del dado autoserrante

(12)

non sia rivolto verso la mola

abrasiva: la freccia dovrà puntare verso la tacca di posi-
zionamento (23).

(23)

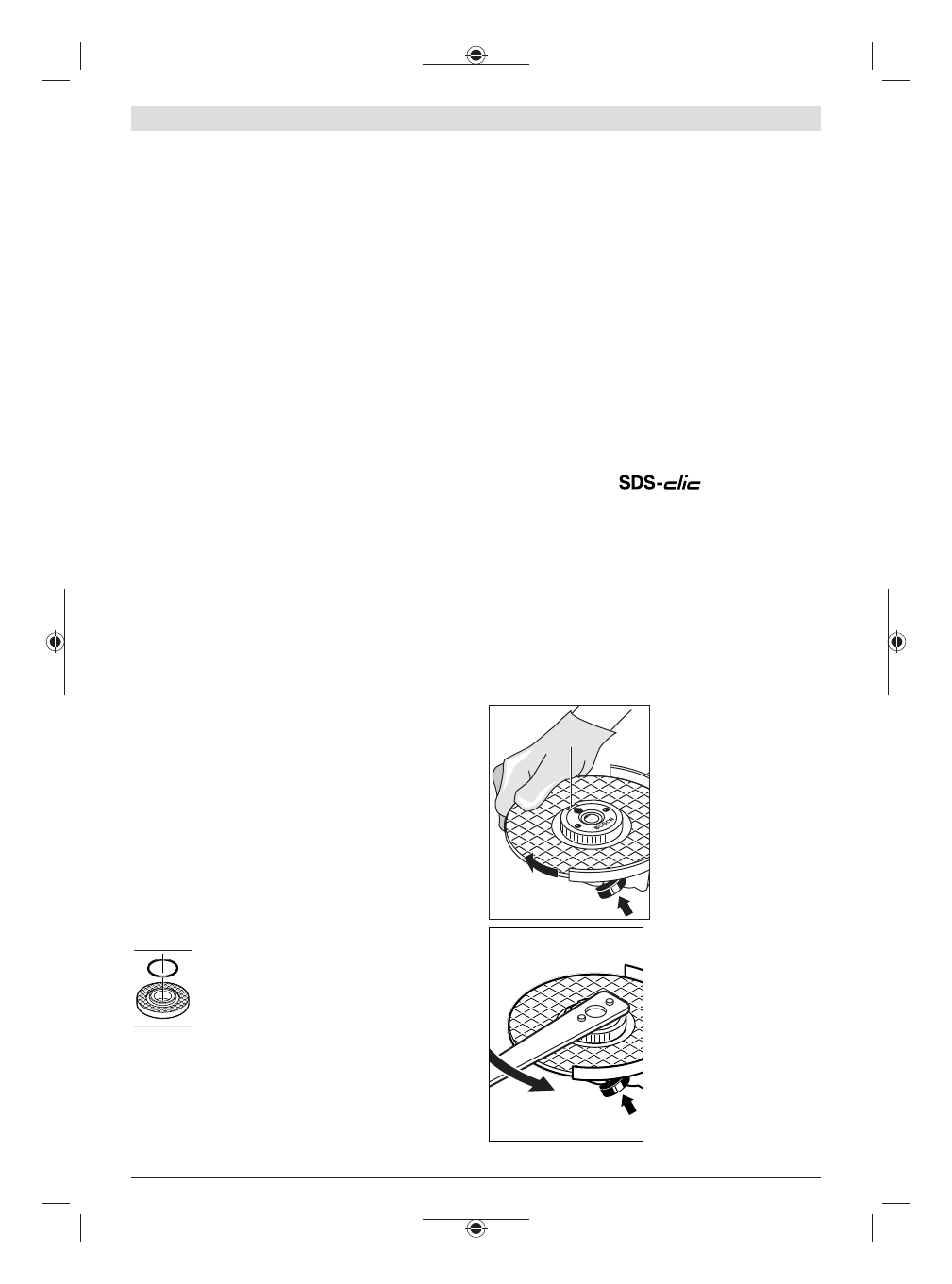

Per bloccare il mandrino
portamola, premere il pul-
sante di bloccaggio dell’al-
berino

(1)

. Per fissare il da-

do autoserrante, ruotare
con forza la mola abrasiva in
senso orario.

Se integro e correttamente
fissato, il dado autoserrante
si potrà allentare manual-
mente, ruotando l’anello zi-
grinato in senso antiorario.

Se il dado autoserrante è
inceppato, non allentarlo
in alcun caso utilizzando
una pinza, ma utilizzare la
chiave combinata.

 Appli-

care la chiave combinata
come indicato in figura.
