12
| Deutsch
Handschutz
u
Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler
(17)
oder mit der Topfbürste/Scheibenbürste/Fä-
cherschleifscheibe immer den Handschutz
(16)
.
Befestigen Sie den Handschutz
(16)
mit dem Zusatzgriff
(3)
.
Schleifwerkzeuge montieren
u
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
u
Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind.
Die Scheiben werden beim Arbeiten
sehr heiß.
Reinigen Sie die Schleifspindel
(6)
und alle zu montierenden
Teile.
Drücken Sie zum Festspannen und Lösen der Schleifwerk-
zeuge die Spindel-Arretiertaste
(1)
, um die Schleifspindel
festzustellen.
u
Betätigen Sie die Spindel-Arretiertaste nur bei still-
stehender Schleifspindel.
Das Elektrowerkzeug kann
sonst beschädigt werden.
Schleif- /Trennscheibe
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter
(11)
auf und spannen diese mit dem Kom-
bischlüssel
(4)/(5)
, siehe Abschnitt „Schnellspannmutter“.
u
Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.
Aufnahmeflansch fu
̈
r Schleifspindel M 14:
Im Aufnahmeflansch
(9)
ist um den Zentrier-
bund ein Kunststoffteil (O-Ring) eingesetzt.
Fehlt der O-Ring oder ist er beschädigt,
muss der Aufnahmeflansch
(9)
vor der Weiter-
verwendung unbedingt ersetzt werden.
Aufnahmeflansch fu
̈
r Schleifspindel M 10:
Der Aufnahme-
flansch ist beidseitig verwendbar.
Fächerschleifscheibe
u
Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz
(16)
.
Gummi-Schleifteller
u
Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler
(17)
immer den Handschutz (16).
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Schrauben Sie die Rundmutter
(19)
auf und spannen Sie
diese mit dem Kombischlüssel
(4)/(5)
.
Topfbürste/Scheibenbürste
u
Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz
(16).
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.

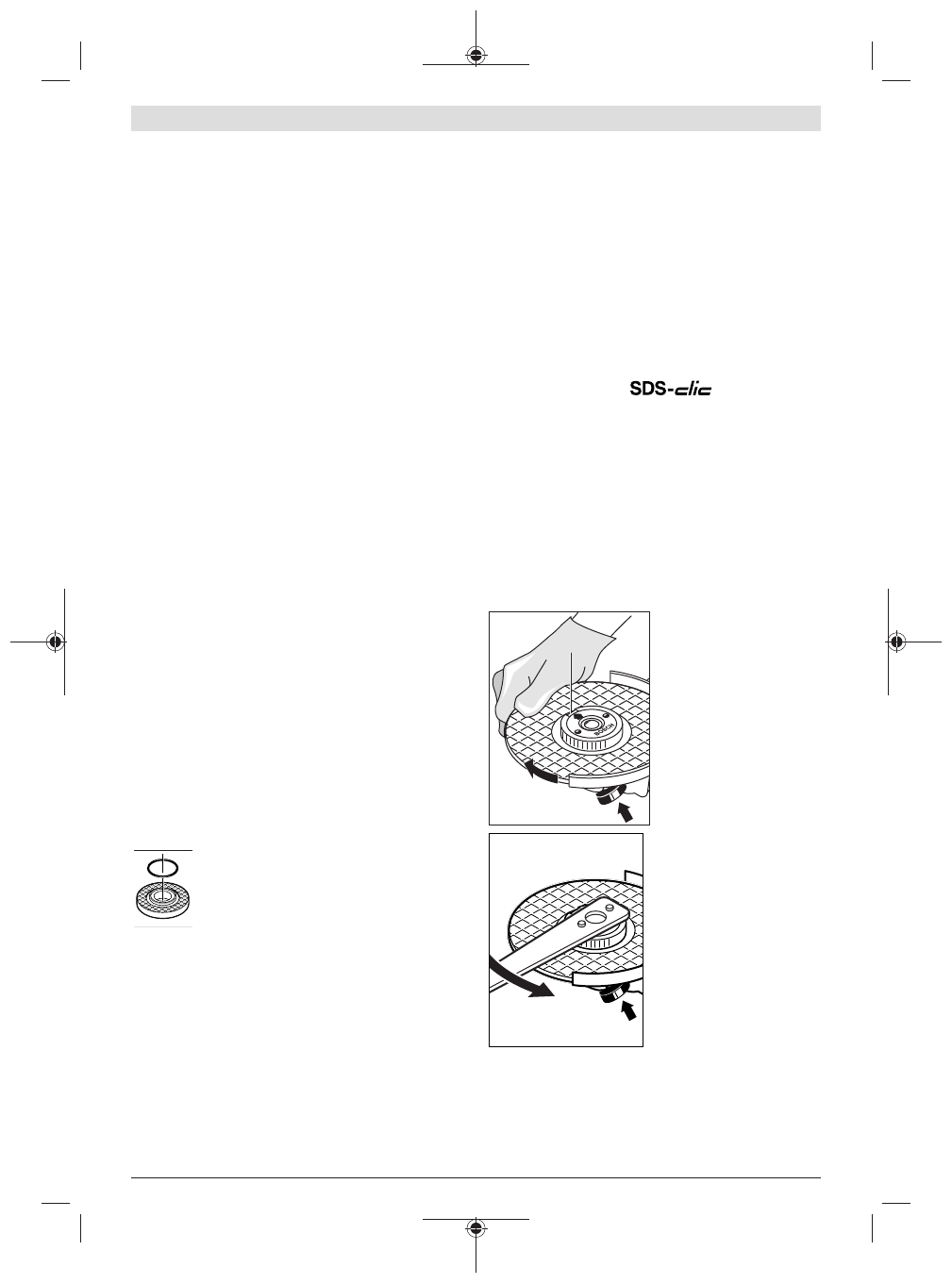

Schnellspannmutter
Zum einfachen Schleifwerkzeugwechsel ohne die Verwen-
dung weiterer Werkzeuge können Sie anstatt der Spannmut-
ter
(11)
die Schnellspannmutter
(12)
verwenden.
u
Die Schnellspannmutter
(12)
darf nur für Schleif- oder
Trennscheiben verwendet werden.
Verwenden Sie nur eine einwandfreie, unbeschädigte
Schnellspannmutter
(12).
Achten Sie beim Aufschrauben darauf, dass die beschrif-
tete Seite der Schnellspannmutter
(12)
nicht zur Schleif-
scheibe zeigt; der Pfeil muss auf die Indexmarke (23)
zeigen.
(23)
Drücken Sie die Spindel-Ar-
retiertaste
(1)
, um die
Schleifspindel festzustel-
len. Um die Schnellspann-
mutter festzuziehen, dre-
hen Sie die Schleifscheibe
kräftig im Uhrzeigersinn.
Eine ordnungsgemäß befes-
tigte, unbeschädigte
Schnellspannmutter kön-
nen Sie durch Drehen des
Rändelringes entgegen dem
Uhrzeigersinn von Hand lö-
sen.
Lösen Sie eine festsit-
zende Schnellspannmut-
ter nie mit einer Zange,
sondern verwenden Sie
den Kombischlüssel.
Set-
zen Sie den Kombischlüssel
wie im Bild gezeigt an.
Zulässige Schleifwerkzeuge
Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
1 609 92A 5FM | (22.11.2019)
Bosch Power Tools
