274

 | Hrvatski

Montaža

Montaža zaštitne naprave

u

Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Napomena:

Nakon loma brusne ploče tijekom rada ili u

slučaju oštećenja steznih naprava na štitniku/na električnom
alatu, električni alat se mora odmah poslati u servis, za
adrese vidjeti odlomak „Servisna služba i savjeti o uporabi“.

Štitnik za brušenje

Otvorite zateznu polugu

(8)

. Stavite štitnik

(6)

 s kodirnim

izdankom

(7)

 u kodirni utor na grlu vretena sve dok naslon

štitnika ne dosjeda na prirubnicu električnog alata i okrenite
štitnik

(6)

 u željeni položaj. Zatvorite zateznu polugu

(8)

.

u

Štitnik

(6)

namjestite tako da se spriječi iskrenje u

smjeru osobe koja radi s kutnom brusilicom.

Možete promijeniti zateznu silu zatvarača štitnika

(6)

otpuštanjem ili zatezanjem vijka za namještanje

(9)

. Pazite

na čvrst dosjed štitnika

(6)

 i redovito ga provjerite.

Napomena:

Kodirni izdanci na štitniku

(6)

 osiguravaju da je

moguća montaža samo štitnika koji odgovara električnom
alatu.

Štitnik za rezanje

u

Kod rezanja s kompozitnim brusnim sredstvima uvijek
koristite štitnik za rezanje

(15)

.

u

Kod rezanja kamena treba osigurati dovoljno
usisavanje prašine.

Štitnik za rezanje

(15)

 montira se kao i štitnik za brušenje

(6)

.

Usisni poklopac za rezanje s kliznom vodilicom

Usisni poklopac za rezanje s kliznom vodilicom

(20)

 montira

se kao i štitnik za brušenje

(6)

.

Dodatna ručka

u

Koristite svoj električni alat samo s dodatnom ručkom
(4)

.

u

S električnim alatom ne radite dalje ako je oštećena
dodatna ručka. Ne izvodite nikakve izmjene na
dodatnoj ručki.

Dodatnu ručku

(4)

 uvrnite na glavu prijenosnika desno ili

lijevo ovisno o načinu rada.

Prigušenje vibracija

Integrirano prigušenje
vibracija smanjuje vibracije
koje nastaju.

u

S električnim alatom ne radite dalje ako je oštećen
prigušni element.

Štitnik za ruku

u

Za radove s gumenim brusnim tanjurom

(23)

ili s

lončastom četkom/pločastom četkom/lepezastom
brusnom pločom uvijek montirajte štitnik za ruku
(21)

.

Štitnik za ruku

(21)

 pričvrstite s dodatnom ručkom

(4)

.

Montaža brusnih alata

u

Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

u

Ne dirajte brusne i rezne ploče dok se ne ohlade.

Rezne ploče se jako zagriju tijekom rada.

Očistite brusno vreteno

(18)

 i sve dijelove koje treba

montirati.
Za stezanje i otpuštanje brusnih alata pritisnite tipku za
blokadu vretena

(1)

 kako biste fiksirali brusno vreteno.

u

Tipku za blokadu vretena pritisnite samo dok brusno
vreteno miruje.

Električni alat bi se inače mogao oštetiti.

Brzostezna matica

Za jednostavnu zamjenu brusnog alata bez uporabe drugog
alata, možete umjesto stezne matice

(13)

 koristiti

brzosteznu maticu

(14)

.

u

Brzostezna matica

(14)

smije se koristiti samo za

brusne ili rezne ploče.

Koristite samo besprijekornu, neoštećenu brzosteznu
maticu

(14).

Pri navrtanju pazite da strana brzostezne matice

(14)

s

oznakom nije okrenuta prema brusnoj ploči; strelica
mora biti okrenuta prema oznaci indeksa (27)

.

(27)

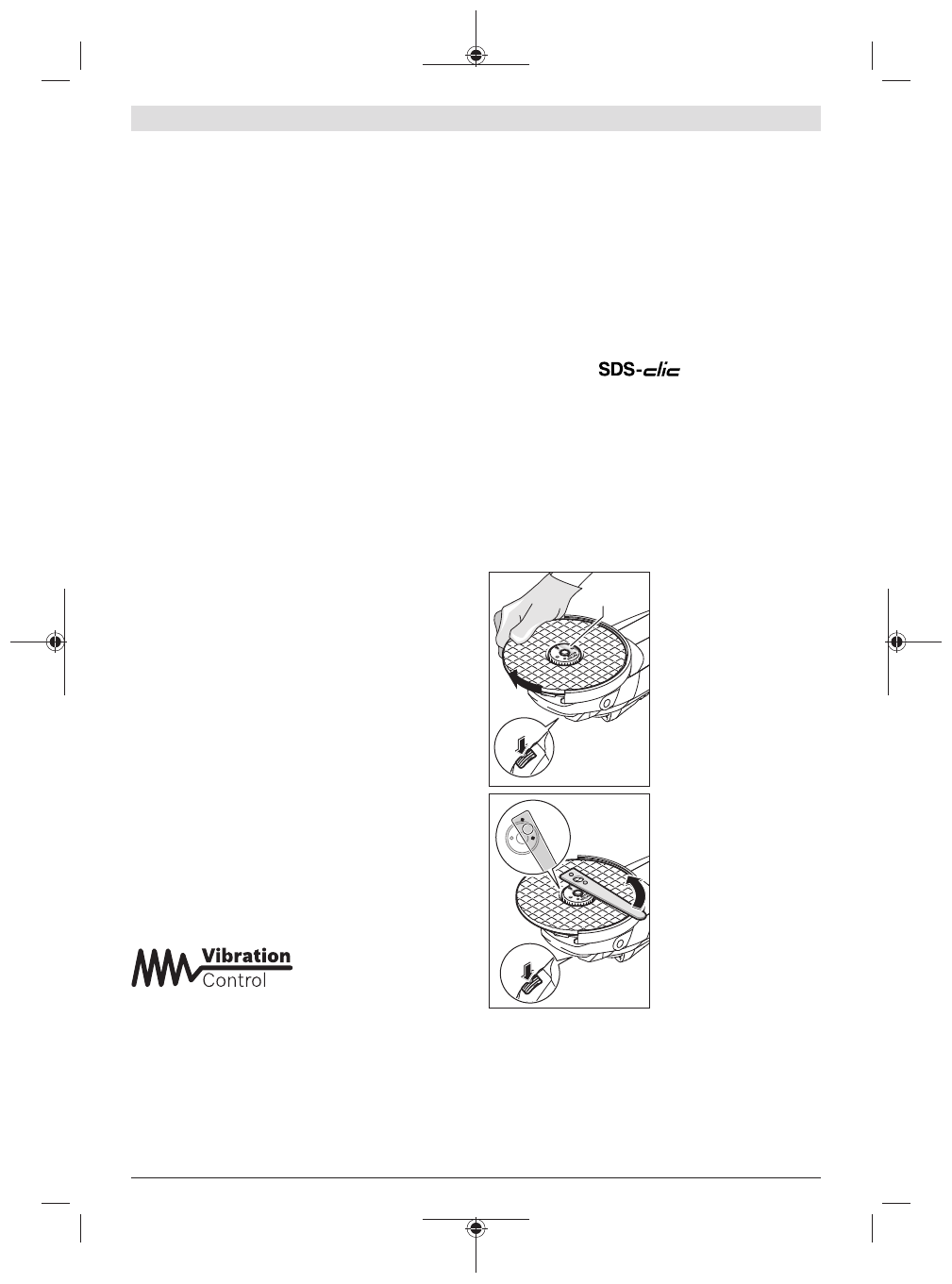

Pritisnite tipku za blokadu
vretena

(1)

 kako biste

fiksirali brusno vreteno. Za
stezanje brzostezne matice
okrenite brusnu ploču
snažno u smjeru kazaljke na
satu.

Pravilno pričvršćenu,
neoštećenu brzosteznu
maticu možete ručno
otpustiti okretanjem
nazubljenog prstena u
smjeru suprotnom od
kazaljke na satu.

Brzosteznu maticu s
čvrstim dosjedom nikada
ne otpuštajte kliještima,
nego upotrijebite
dvostruki okasti ključ.

Stavite dvostruki okasti

ključ kao što je prikazano na slici.

Brusna/rezna ploča

Pridržavajte se dimenzija brusnih alata. Promjer otvora mora
odgovarati prihvatnoj prirubnici. Ne koristite adaptere ili
redukcijske elemente.
Prilikom uporabe dijamantnih reznih ploča pazite na to da se
podudaraju strelica smjera rotacije na dijamantnoj reznoj
