34

 | Français

Pour desserrer un écrou de
serrage rapide (non endom-
magé) correctement fixé,
tournez avec la main la mo-
lette dans le sens antiho-
raire.

N’essayez jamais de

desserrer un écrou de ser-
rage rapide grippé avec
une pince, utilisez unique-
ment la clé à ergots.

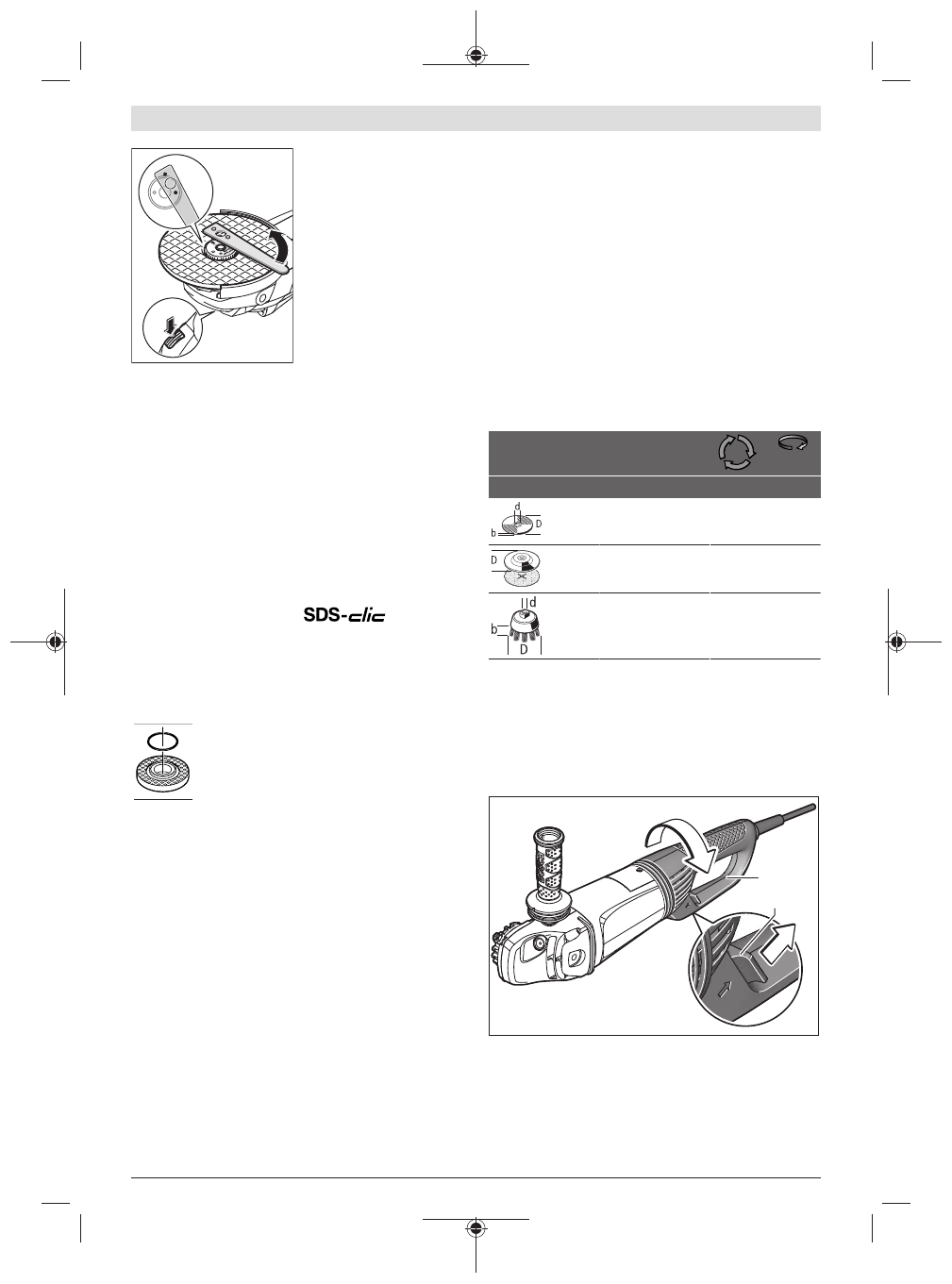

 Posi-

tionnez la clé à ergots
comme représenté sur la fi-
gure.

Meule / disque à tronçonner

N’utilisez que des meules et disques aux dimensions pres-
crites. Le diamètre de l’alésage central doit être adapté au
flasque d’entraînement. N’utilisez ni raccords réducteurs ni
adaptateurs.
Lors de l’utilisation de disques à tronçonner diamantés,
veillez à ce que la flèche de sens de rotation sur le disque et
le sens de rotation de l’outil électroportatif (voir la flèche de
sens de rotation sur la tête de meuleuse) coïncident.
L’ordre de montage est visible sur la page avec les gra-
phiques.
Pour fixer la meule / le disque à tronçonner, vissez l’écrou de
serrage

(13)

 et serrez-le avec la clé à ergots, voir la section

(voir «  Écrou de serrage rapide

  », Page 33).

u

Après avoir monté la meule/le disque et avant de
mettre l’outil en marche, vérifiez si la meule/le disque
est fixé(e) correctement et peut tourner librement.
Assurez-vous que la meule/le disque ne frôle pas le ca-
pot de protection ni d’autres pièces.

Dans le flasque de serrage

(10)

 se trouve un

joint torique plastique autour de l’épaulement
de centrage.

Si le joint torique manque ou

est endommagé,

 remplacez impérativement

le flasque de serrage

(10)

 avant de réutiliser

l’outil électroportatif.

Disque à lamelles

u

Toujours monter le protège-main

(21)

pour les tra-

vaux avec le disque à lamelles.

Plateau caoutchouc

u

Toujours monter le protège-main

(21)

pour les tra-

vaux avec le plateau caoutchouc (23)

.

L’ordre de montage est visible sur la page avec les gra-
phiques.
Avant de monter le plateau caoutchouc

(23)

, placez les 2

bagues d’écartement

(22)

 sur la broche d’entraînement

(18)

.

Vissez l’écrou cylindrique

(25)

 et serrez-le avec la clé à er-

gots.

Brosse boisseau / brosse circulaire

u

Toujours monter le protège-main

(21) pour les tra-

vaux avec la brosse boisseau ou la brosse circulaire.

L’ordre de montage est visible sur la page avec les gra-
phiques.
Vissez la brosse boisseau / brosse circulaire sur la broche
jusqu’à ce qu’elle appuie fermement contre le flasque à l’ex-
trémité du filetage de broche. Serrez la brosse boisseau /
brosse circulaire avec une clé plate.

Outils de meulage admissibles

Vous pouvez utiliser toutes les meules et disques indiqués
dans cette notice d’utilisation.
La vitesse de rotation [en tr/min] et la vitesse circonféren-
tielle [en m/s] des meules/disques utilisés doivent corres-
pondre aux indications du tableau ci-dessous.
Respectez pour cette raison la vitesse de rotation

et vitesse

circonférentielle indiquées

 sur l’étiquette de la meule/du

disque.

maxi [mm]

[mm]

D

b

d

[tr/min]

[m/s]

180

230

8

8

22,2

22,2

8 500

6 600

80

80

180

230

–

–

–

–

8 500

6 600

80

80

100

30

M 14

8 500

45

Pivotement de la poignée principale

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /
GWS 26-230 LVI

u

Débranchez le câble d’alimentation de la prise avant
d’effectuer des travaux quels qu’il soient sur l’outil
électroportatif.

(28)

(29)

Il est possible de faire pivoter la poignée principale

(28)

 de

90° vers la gauche ou vers la droite par rapport au carter mo-
teur. Le fait de tourner la poignée permet, lors de certaines
applications, de placer l’interrupteur Marche/Arrêt dans une
position plus pratique, par ex. lors de travaux de tronçon-
nage avec le capot de protection avec glissière de guidage

(20)

 ou pour les gauchers.
