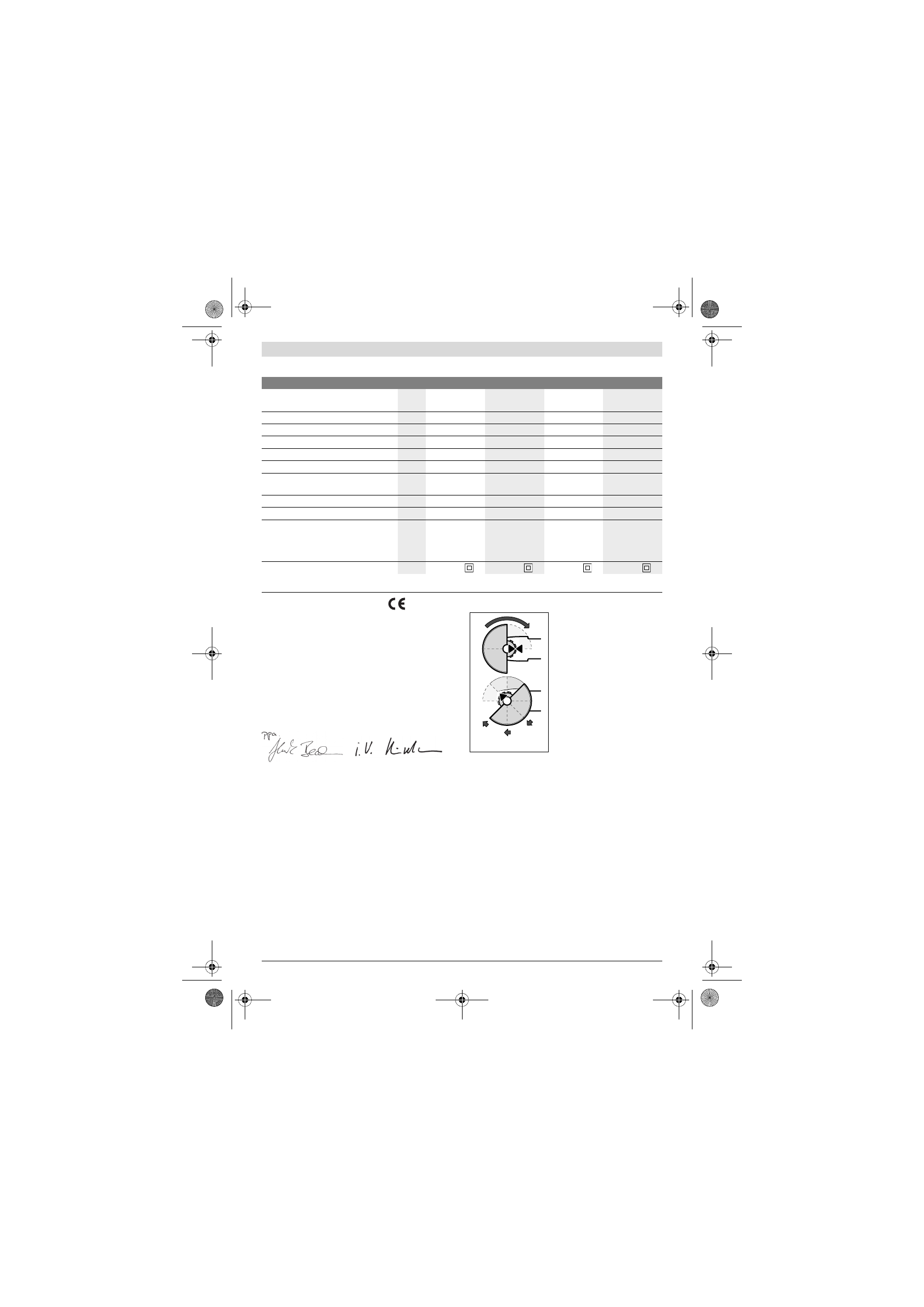

 Português |

47

Bosch Power Tools

1 609 92A 0E8 | (22.8.13)

Dados técnicos

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o pro-
duto descrito em “Dados técnicos” cumpre as seguintes nor-
mas ou documentos normativos: EN 60745 conforme as dis-
posições das directivas 2011/65/UE, 2004/108/CE,
2006/42/CE.

Processo técnico (2006/42/CE) em:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
22.08.2013

Montagem

Montar os dispositivos de protecção



Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.

Nota:

Se o disco abrasivo quebrar durante o funcionamento

ou se os dispositivos de fixação na capa de protecção/na fer-
ramenta eléctrica estiverem danificados, será necessário que
a ferramenta eléctrica seja enviada imediatamente ao serviço
pós-venda, os endereços encontram-se na secção “Serviço
pós-venda e consultoria de aplicação”.

Capa de protecção para lixar

Colocar a capa de protecção

11

sobre a gola do veio, como indica-
do na figura. As marcas triangula-
res na tampa de protecção devem
coincidir com as respectivas mar-
cas da cabeça da engrenagem.

Premir a capa de protecção

11

 so-

bre a gola do veio, até o colar da
capa de protecção estar assenta-
do no flange da ferramenta eléc-
trica e girar a capa de protecção
até que engate perceptivelmente.

Adaptar a posição da capa de pro-
tecção

11

 às exigências do pro-

cesso de trabalho. Para tal, deve-

rá premir a alavanca de destravamento

1

 para cima e girar a

capa de protecção

11

 para a posição desejada.



Ajustar a capa de protecção 11 de modo a evitar que vo-
em faúlhas na direcção do operador.



Só deverá ser possível girar a capa de protecção 11, ac-
cionando também a alavanca de destravamento 1! Ca-
so contrário, não deverá de modo algum continuar a
utilizar a ferramenta eléctrica, mas enviá-la ao serviço
pós-venda.

Nota:

 Os ressaltos de codificação na capa de protecção

11

garantem que só possa ser montada uma capa de protecção
apropriada para a ferramenta eléctrica.

Capa de protecção para cortar



Ao cortar com rebolos ligados deve ser sempre utiliza-
da uma capa de protecção para cortar 13.



Ao cortar pedras deve ser sempre assegurada uma as-
piração de pó suficiente.

Rebarbadora

GWS 1000

GWS 1000

GWS 1100

GWS 1400

N° do produto

3 601 H21 0..
3 601 H21 4..

3 601 H21 8..

3 601 H22 0..

3 601 H24 8..

Potência nominal consumida

W

1 000

1 000

1 100

1 400

Potência útil

W

630

630

660

820

Número de rotações nominal

min

-1

11 000

11 000

11 000

11 000

máx. diâmetro do disco abrasivo

mm

115

125

125

125

Rosca do veio de rectificação

M 14

M 14

M 14

M 14

máx. comprimento da rosca do veio de
rectificação

mm

22

22

22

22

Limitação de corrente de arranque

–

–





Constant-electronic

–

–





Peso conforme EPTA-Procedure 01/2003
– com punho adicional com amorteci-

mento de vibrações

– com punho adicional padronizado

kg

kg

2,2
2,1

2,3
2,1

2,1
2,0

2,4
2,2

Classe de protecção

/

II

/

II

/

II

/

II

As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos
dos países.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9
