 Italiano |

57

Bosch Power Tools

1 609 92A 0E8 | (22.8.13)

Montaggio

Montaggio del dispositivo di protezione



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

Nota bene:

Dopo una rottura della mola abrasiva durante il

funzionamento oppure in caso di danneggiamento dei dispo-
sitivi di alloggiamento sulla cuffia di protezione/sull’elettrou-
tensile, l’elettroutensile deve essere inviato immediatamente
al Servizio Assistenza Clienti, per quanto riguarda gli indirizzi
vedi il paragrafo «Assistenza clienti e consulenza impieghi».

Cuffia di protezione per la levigatura

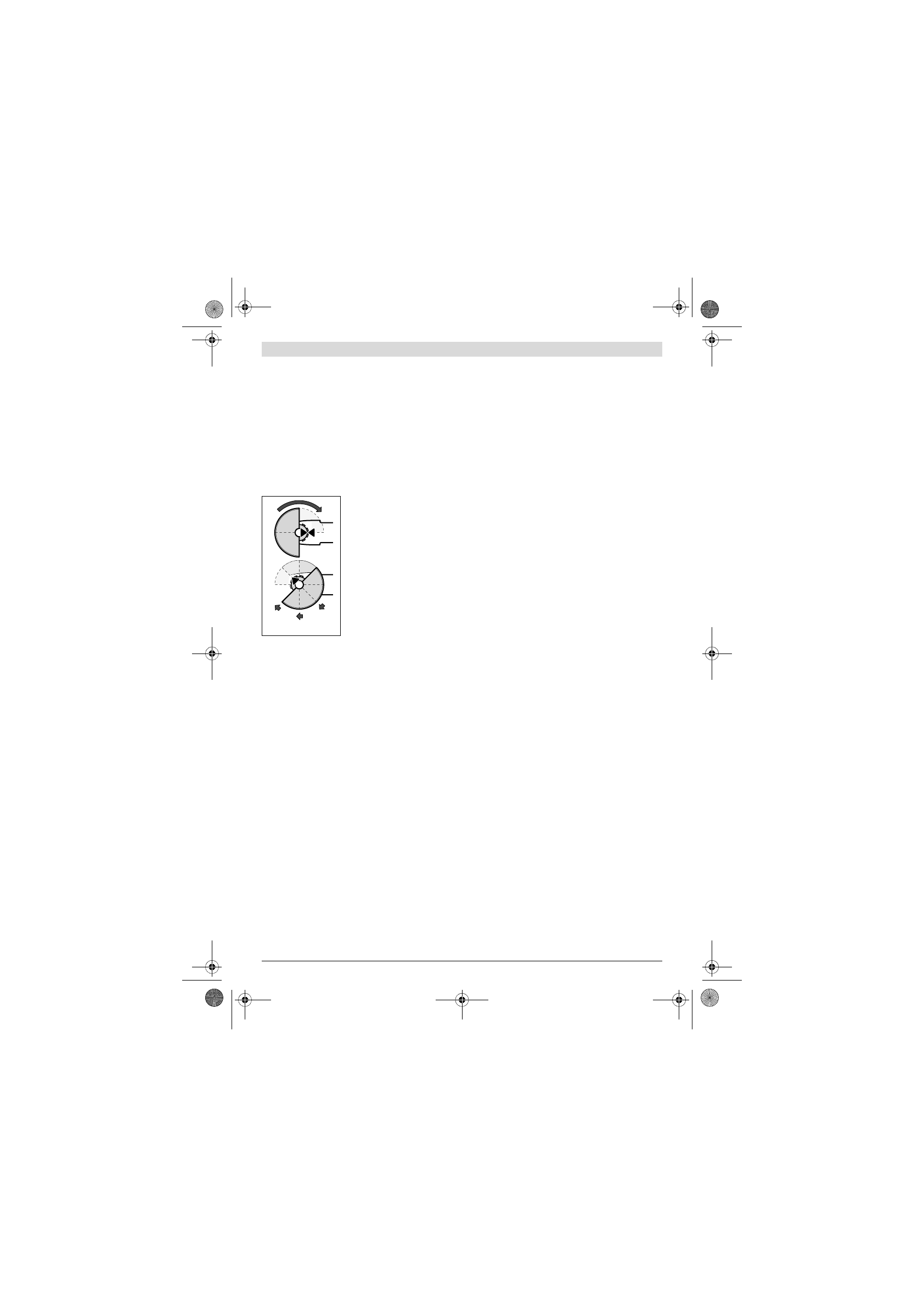

Applicare la cuffia di protezione

11

 sul collare alberino come da fi-

gura. Le marcature triangolari del-
la cuffia di protezione devono cor-
rispondere con le rispettive
marcature alla testa ingranaggi.

Premere la cuffia di protezione

11

sul collare alberino fino a quando
il collare della cuffia di protezione
arriva a poggiare alla flangia
dell’elettroutensile e ruotare la
cuffia di protezione fino a farla in-
nestare percettibilmente in posi-
zione.

Adattare la posizione della cuffia

di protezione

11

 alle esigenze dell’operazione in corso. Spin-

gere a tal fine la levetta di sblocco

1

 verso l’alto e ruotare la

cuffia di protezione

11

 sulla posizione richiesta.



Regolare la cuffia di protezione 11 in modo tale da im-
pedire che si abbia una scia di scintille in direzione
dell’operatore.



La cuffia di protezione 11 deve poter essere girata sol-
tanto attivando la levetta di sblocco 1! In caso contrario
evitare assolutamente di continuare ad utilizzare l’elet-
troutensile e consegnarlo al Centro di Assistenza Clien-
ti.

Nota bene:

 Le camme codificatrici applicate alla cuffia di pro-

tezione

11

 assicurano che all’elettroutensile possa essere

montata soltanto una cuffia di protezione adatta.

Cuffia di protezione per la troncatura



Durante la troncatura con abrasivo combinato utilizza-
re sempre la cuffia di protezione per la troncatura 13.



Durante la troncatura in materiali pietrosi è necessario
provvedere ad una sufficiente aspirazione della polvere.

La cuffia di protezione per la troncatura

13

 viene montata co-

me la cuffia di protezione per la levigatura

11

.

Cuffia di aspirazione per la troncatura con slitta di guida

La cuffia di aspirazione per la troncatura con slitta di guida

20

viene montata come la cuffia di protezione per la levigatura

11

.

Cuffia di aspirazione per la levigatura

Per ridurre la presenza della polvere in caso di lavori di leviga-
tura di vernici, lacche e materiali sintetici in combinazione
con mola a tazza in metallo duro

8

 oppure platorello in gomma

16

 con foglio abrasivo

17

 è possibile utilizzare la cuffia di

aspirazione

6

. La cuffia di aspirazione

6

 non è adatta per la la-

vorazione di materiali metallici.

Alla cuffia di aspirazione

6

 può essere collegato un aspirapol-

vere Bosch adatto.

Il montaggio della cuffia di aspirazione

6

 viene eseguito come

quello della cuffia di protezione

11

. La corona della spazzola

è intercambiabile.

Impugnatura supplementare



Utilizzare il Vostro elettroutensile soltanto con l’impu-
gnatura supplementare 4.

A seconda della posizione di lavoro che si preferisce, avvitare
l’impugnatura supplementare

4

 a destra oppure a sinistra del-

la testata ingranaggi.

Protezione mano



In caso di lavori con il platorello in gomma 16 oppure
con la spazzola a tazza/spazzola piatta (a fili intreccia-
ti)/disco lamellare, montare sempre la protezione per
le mani 15.

Fissare la protezione per le mani

15

 servendosi dell’impugna-

tura supplementare

4

.

Montaggio degli utensili abrasivi



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.



Non toccare mole abrasive da sgrosso e taglio prima
che le stesse si siano raffreddate.

Durante il lavoro le

mole diventano bollenti.

Pulire la filettatura alberino

5

 e tutti i componenti da montare.

Per bloccare in posizione e sbloccare gli utensili abrasivi, pre-
mere il tasto di bloccaggio dell’alberino

2

 per bloccare l’albe-

rino.



Azionare il tasto di bloccaggio dell’alberino solo ed
esclusivamente quando l’alberino è fermo.

In caso con-

trario l’elettroutensile potrebbe subire dei danni.

Mola abrasiva da sgrosso e taglio

Tenere sempre in considerazione le dimensioni degli utensili
abrasivi. Il diametro del foro deve corrispondere perfetta-
mente e senza gioco alla flangia. Non utilizzare mai né riduzio-
ni né adattatori.

Utilizzando mole da taglio diamantate, accertarsi che la frec-
cia indicante il senso di rotazione applicata sulla mola da ta-
glio diamantata corrisponda al senso di rotazione dell’elettro-
utensile (vedere freccia indicante il senso di rotazione
applicata sulla testata ingranaggi).

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare
il dado di serraggio

9

 e stringerlo con la chiave a forcella, ve-

dere paragrafo «Dado di serraggio rapido ».



Dopo il montaggio dell’utensile abrasivo verificare pri-
ma dell’accessione, se l’utensile abrasivo è montato in
modo corretto e può essere girato senza impedimenti.
Assicurarsi che l’utensile abrasivo non venga a contat-
to con la cuffia di protezione o altre parti.
