UKR

 -

28

08

ВСТАНОВЛЕННЯ НАСТІННОГО

КРІПЛЕННЯ

Запобіжні заходи під час установлення

•  Монтаж слід виконувати лише на вертикальній стіні.
•  Не розміщуйте звукову панель у місцях із високою температурою або

вологістю.

•  Упевніться, що стіна достатньо надійна, щоб витримати вагу виробу. Якщо

це не так, укріпіть стіну або виберіть інше місце для встановлення.

•  Перш ніж закріплювати звукову панель Soundbar на стіні, підключіть кабелі

виробу до зовнішніх пристроїв.

•  Перш ніж установлювати пристрій, упевніться, що його вимкнено та

відключено від мережі живлення. Якщо цього не зробити, це може
призвести до ураження електричним струмом.

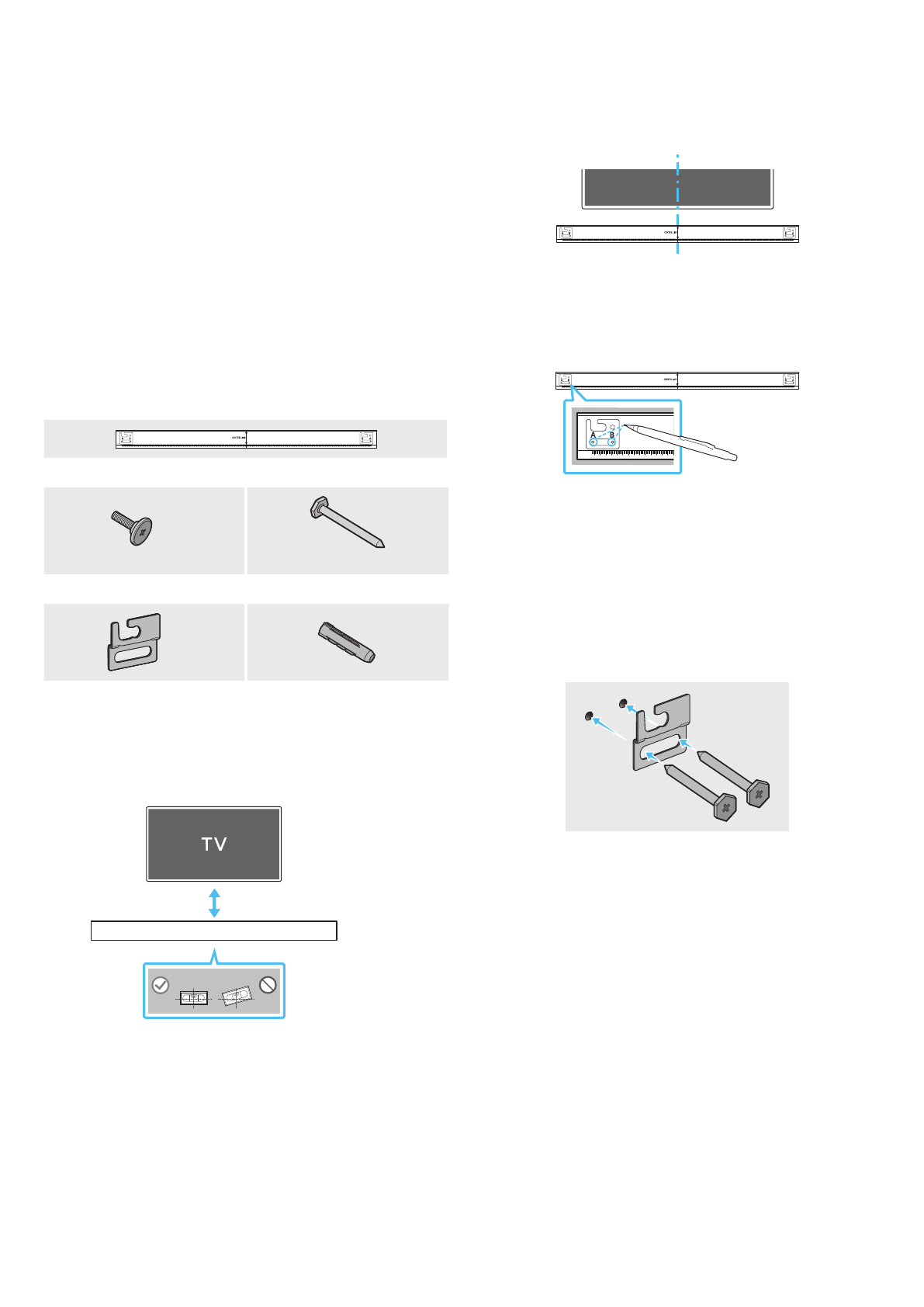

Компоненти настінного кріплення

AH81-15127A-01

A TYPE : 740mm

B TYPE : 700mm

Рейка для настінного кріплення

x 2

x 4

(M5 Х L55)

Тримач гвинта

Гвинт

x 2

x 4

Кронштейн настінного кріплення

Гвинтовий анкер

1.

Розмістіть

 рейка для настінного кріплення

 на поверхні стіни.

•

Рейка для настінного кріплення

 має кріпитися паралельно підлозі.

•  Якщо телевізор установлено на стіні, установіть звукову панель Soundbar

як мінімум на 5 см нижче від телевізора.

5 см і більше

2.

Вирівняйте

серединну лінію рейки для настінного кріплення

 по центру

телевізора (якщо звукова панель Soundbar установлюється під телевізором)
і зафіксуйте

рейку для настінного кріплення

 на стіні за допомогою стрічки.

•  Якщо звукова панель має розміщуватися не під телевізором, розташуйте

серединну лінію

 в центрі ділянки встановлення.

AH81-15127A-01

A TYPE : 740mm

B TYPE : 700mm

Серединна лінія

3.

Просуньте наконечник пера або загострений олівець через центр
зображень

A-TYPE

 і

B-TYPE

 з кожного кінця рейки, щоб промаркувати

отвори для опорних гвинтів. Після цього зніміть

рейку для настінного

кріплення

.

AH81-15127A-01

A TYPE : 740mm

B TYPE : 700mm

4.

За допомогою свердла відповідного розміру просвердліть отвір у стіні на
місці кожної позначки.
•  Якщо позначки не збігаються з положеннями штифтів, слід

переконатися, що в отвори встановлено відповідні анкери чи гвинти
«Моллі», перш ніж вставляти в них опорні гвинти. Якщо ви збираєтесь
використати анкери чи гвинти «Моллі», слід переконатися, що вони
ввійдуть до отворів, які ви просвердлили.

5.

Вставте гвинт (не входить до комплекту постачання) до кожного

гвинта

 та

надійно затягніть всі гвинти в отворах опорних гвинтів.
