RUS - 25

Компоненты для крепления

на стену

Направляющая настенного крепления

x 2

(M4 x L10)

x 2

Держатель

Винт

x 2

Кронштейн крепления к стене

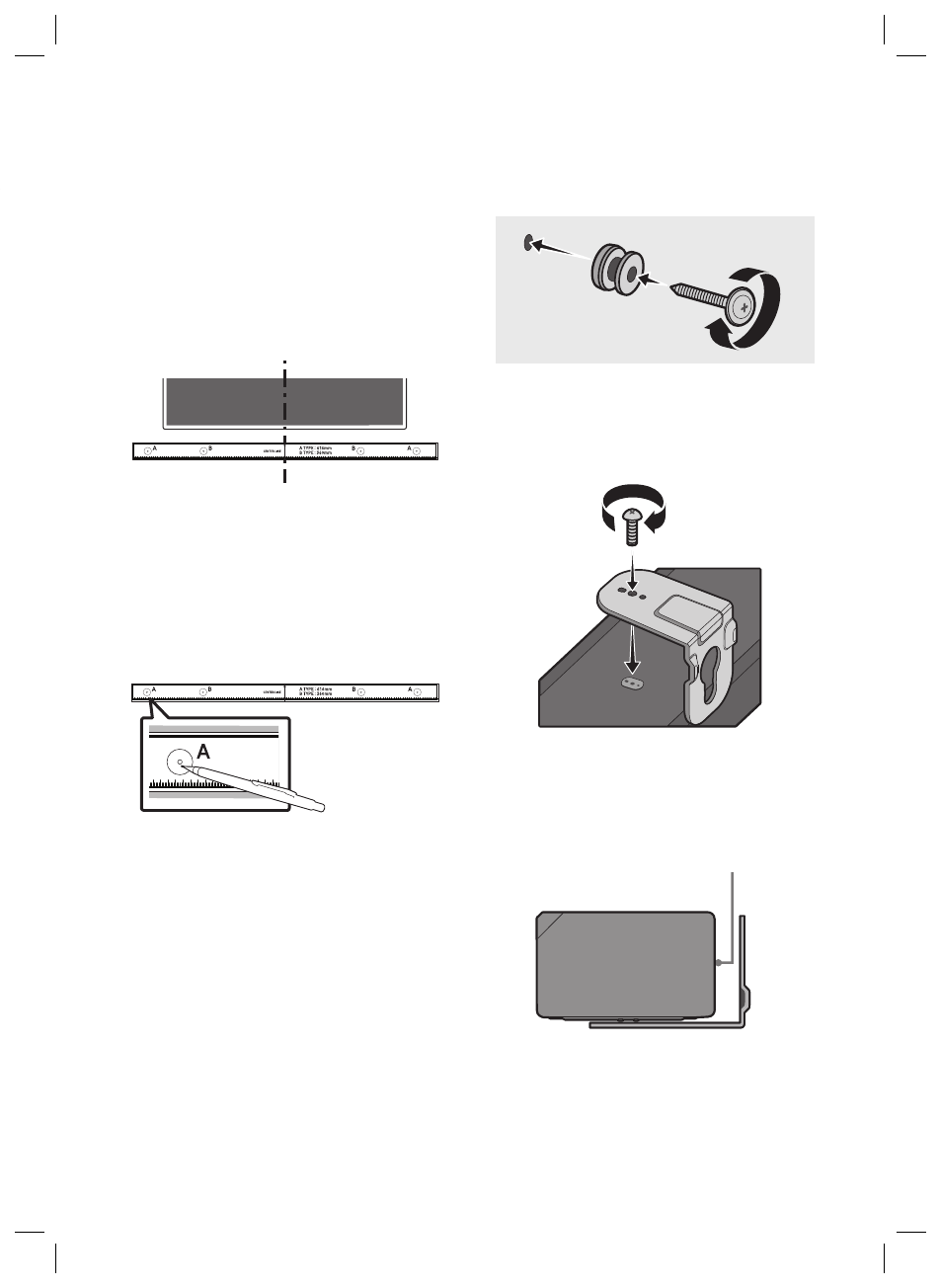

1.

Поместите

направляющую настенного

крепления

 на поверхность стены.

•

Направляющая настенного
крепления

 должна быть ровной.

• Если телевизор установлен на стене,

установите устройство Soundbar хотя
бы на 5 см ниже телевизора.

5 см или более

2.

Совместите

центральную линию

направляющей для настенного монтажа

с центром вашего телевизора (при
монтаже устройства Soundbar под ТВ), а
затем зафиксируйте

направляющую

настенного крепления

 на стене с

помощью скотча.

• При монтаже не под ТВ, поместите

центровую линию

 в центр монтажной

поверхности.

Центровую линию

3.

Проткните центр изображений

A-TYPE

 на

каждом конце направляющей
заостренным кончиком карандаша или
ручкой для обозначения отверстий для
крепежных винтов, а затем снимите

направляющую настенного крепления

.

4.

Используя сверло соответствующего
размера, просверлите отверстие в стене
на каждом обозначенном месте.

• Если обозначения не соответствуют

положениям штифтов, убедитесь в том,
что в отверстия вставлены
соответствующие анкеры или болты
Молли, прежде чем вставить опорные
винты. При использовании анкеров или
болтов Молли, убедитесь, что отверстия
достаточно велики для анкеров или
болтов Молли, которые вы используете.

5.

Просуньте шуруп (не входит в комплект
поставки) через каждый

держатель

, а

затем плотно завинтите каждый шуруп в
отверстие опорного винта.

6.

Установите 2

кронштейна крепления к

стене

 в правильном направлении на

нижнюю панель устройства Soundbar,
используя 2

Винта

.

• Во время монтажа, убедитесь, что

подвеска

кронштейнов крепления к

стене

 расположена за задней панелью

устройства Soundbar.

Задняя панель устройства Soundbar

Правая панель устройства Soundbar
