6

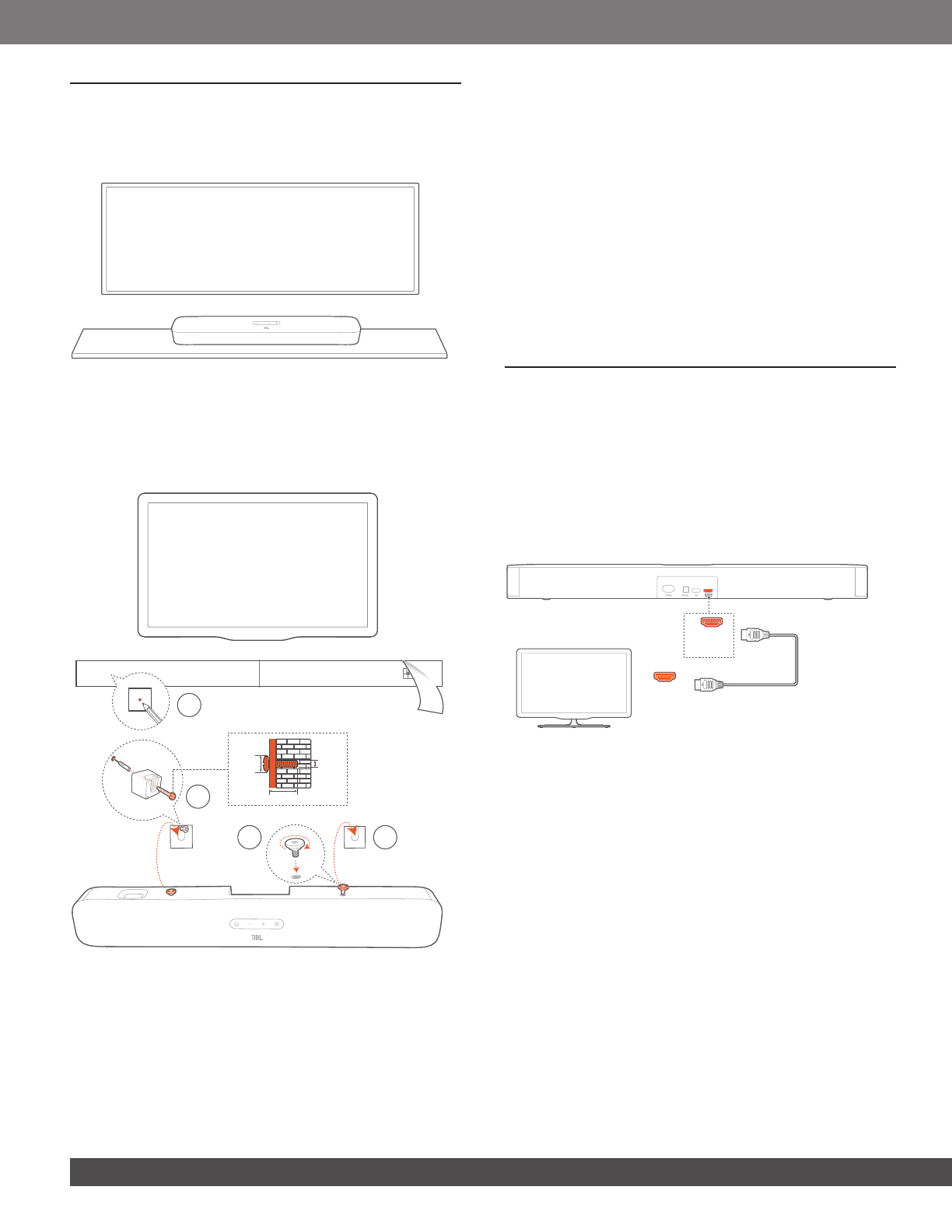

4  РасполоЖеНИе

4.1  Расположение на столе

Поместите звуковую панель на ровную и устойчивую поверхность.

TV

пРИМеЧаНИя:

Шнур питания должен быть правильно подключен к источнику питания.

−

Не ставьте предметы сверху на звуковую панель.

−

4.2  установка на стене

1

3

4

2

Рисунок 1

≤8 мм/

0,31"

≥30 мм/1,18"

4 мм/

0,16"

Приготовление:

1.

На расстоянии не менее 2" (50 мм) от телевизора

a)

прикрепите шаблон для крепления на стену из
комплектации к стене при помощи клейкой ленты.
При помощи кончика шариковой ручки отметьте

b)

расположение держателя винта. удалите шаблон

На отмеченном месте просверлите отверстие 4 мм (0,16").

c)

На рис. 1 отмечен размер винта.

установите кронштейн для крепления на стену.

2.

Зафиксируйте винт на задней части звуковой панели.

3.

установите звуковую панель.

4.

пРИМеЧаНИя:

убедитесь в том, что стена выдерживает вес звуковой панели.

−

устанавливайте только на вертикальную стену.

−

избегайте мест с высокой температурой или влажностью.

−

Перед установкой на стене убедитесь в том, что кабели можно

−

подключить к звуковой панели и внешним устройствам.
Перед установкой на стене убедитесь в том, что звуковая панель

−

отключена от питания. иначе есть риск электрического удара.

5  подклЮЧеНИе

5.1  подключение к телевизору

Подключите звуковую панель к телевизору при помощи hDMI-
кабеля в комплекте или оптического кабеля (продается отдельно).

При помощи HDMI-кабеля в комплекте

hDMI-подключение поддерживает цифровое аудио и видео через
один разъем. Подключение через hDMI – это лучший вариант для
вашей звуковой панели.

HDMI OUT

(TV ARC)

HDMI (ARC)

Подключите звуковую панель к телевизору при помощи hDMI-

1.

кабеля в комплекте.

На телевизоре проверьте активацию hDMI-CeC и hDMI ARC.

2.

для получения более подробной информации смотрите
инструкцию к телевизору.

пРИМеЧаНИя:

Полная совместимость со всеми устройствами hDMI-CeC не

−

гарантируется.
Обратитесь к производителю телевизора, если у вас возникли

−

проблемы с совместимостью hDMI-CeC.
