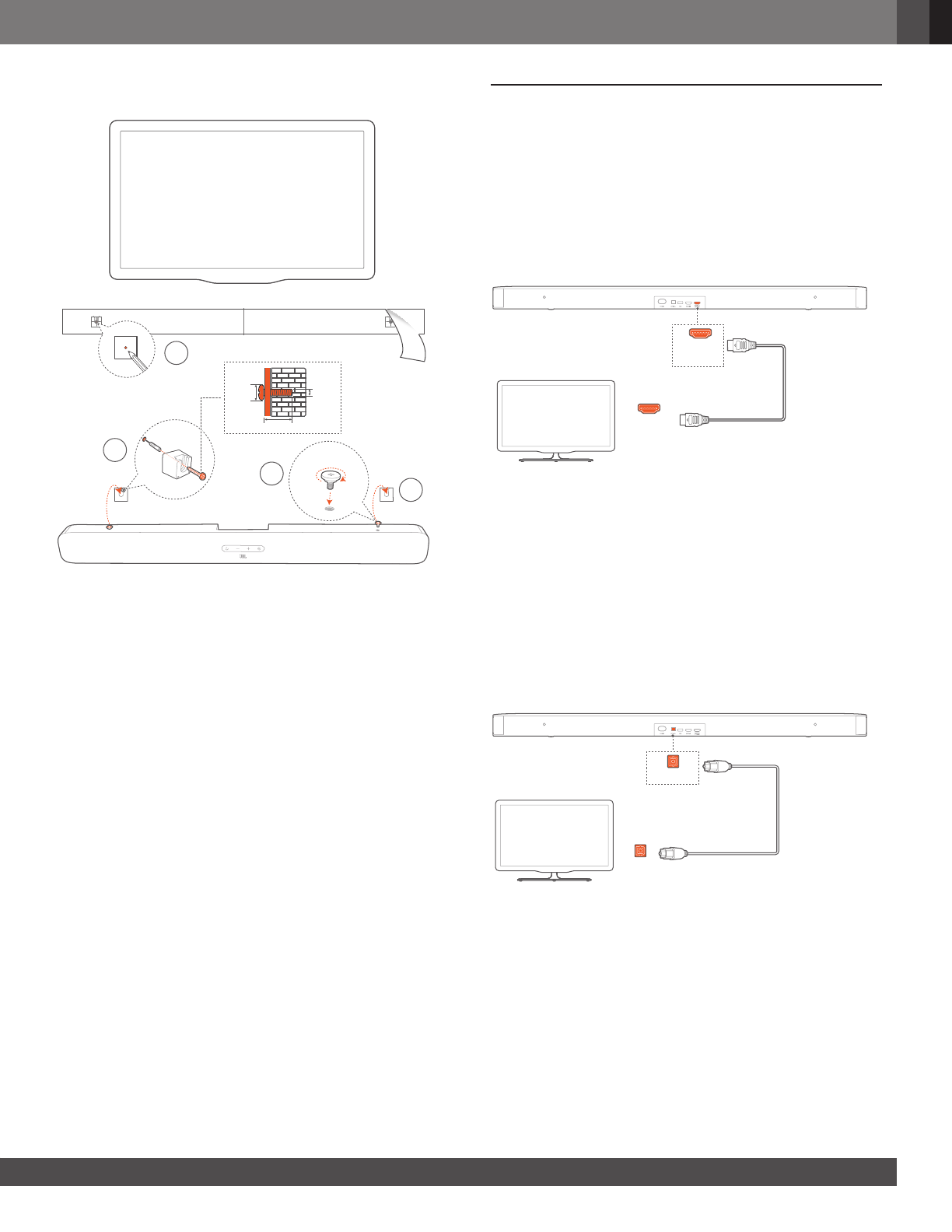

4.2  крепление на стене

1

4

3

2

≤ 8 мм /

0,31

дюйма

4 мм /

0,16

дюйма

≥ 30 мм / 1,18

 дюйма

Подготовка:

1.

С помощью клейкой ленты приклейте к стене прилагаемый

a)

шаблон для крепления на стену на расстоянии не менее 50 мм
(2 дюймов) от телевизора.
Пометьте место расположения винтового держателя ручкой.

b)

Снимите шаблон.
В отмеченном месте просверлите отверстие диаметром 4 мм

c)

(0,16 дюйма). размер винтов указан на рисунке 1.

установите кронштейн для крепления на стену.

2.

Вкрутите винт в заднюю стенку звуковой панели.

3.

установите звуковую панель.

4.

ПРИМЕЧАНИЯ:

убедитесь, что стена способна выдержать вес звуковой панели.

−

Выполняйте установку только на вертикальной стене.

−

Не устанавливайте устройство в местах с повышенной температурой

−

или влажностью.
Перед креплением на стену убедитесь в возможности надлежащего

−

подключения кабелей между звуковой панелью и внешними
устройствами.
Перед креплением на стену убедитесь, что звуковая панель

−

отсоединена от источника электропитания. В противном случае
присутствует риск поражения электрическим током.

5  подклЮЧеНИе

5.1  подключение телевизора

Подключите звуковую панель к телевизору с помощью прилагаемого
кабеля hDMI или оптического кабеля (продается отдельно).

Подключение с помощью прилагаемого кабеля HDMI

Подключение через hDMI поддерживает передачу цифровых аудио- и
видеосигналов по одному соединению. Это оптимальный вариант
подключения звуковой панели.

HDMI OUT

(TV ARC)

HDMI (ARC)

Подключите звуковую панель к телевизору с помощью

1.

прилагаемого кабеля hDMI.

Проверьте, чтобы в телевизоре были включены функции hDMI-

2.

CeC и hDMI ARC. более подробную информацию см. в руководстве
пользователя на телевизор.

ПРИМЕЧАНИЯ:

Полная совместимость со всеми устройствами hDMI-CeC не

−

гарантируется.
При возникновении проблем совместимости с функцией hDMI-CeC

−

вашего телевизора обратитесь к производителю телевизора.

Подключение через оптический кабель

OPTICAL

OPTICAL

Подключите звуковую панель к телевизору с помощью

•

оптического кабеля (продается отдельно).
