DSL-2740U
Беспроводной маршрутизатор ADSL2+ с поддержкой Ethernet WAN
Руководство пользователя
Рекомендации по использованию
маршрутизатора
14. Перейдите на страницу
Дополнительно / Группирование интерфейсов
.
15. Создайте группу, содержащую созданное WAN-соединение с типом Bridge и порт
LAN 2.
16. Создайте еще одну группу, содержащую созданное WAN-соединение с типом
Динамический IP, порт LAN 3 и беспроводной интерфейс.

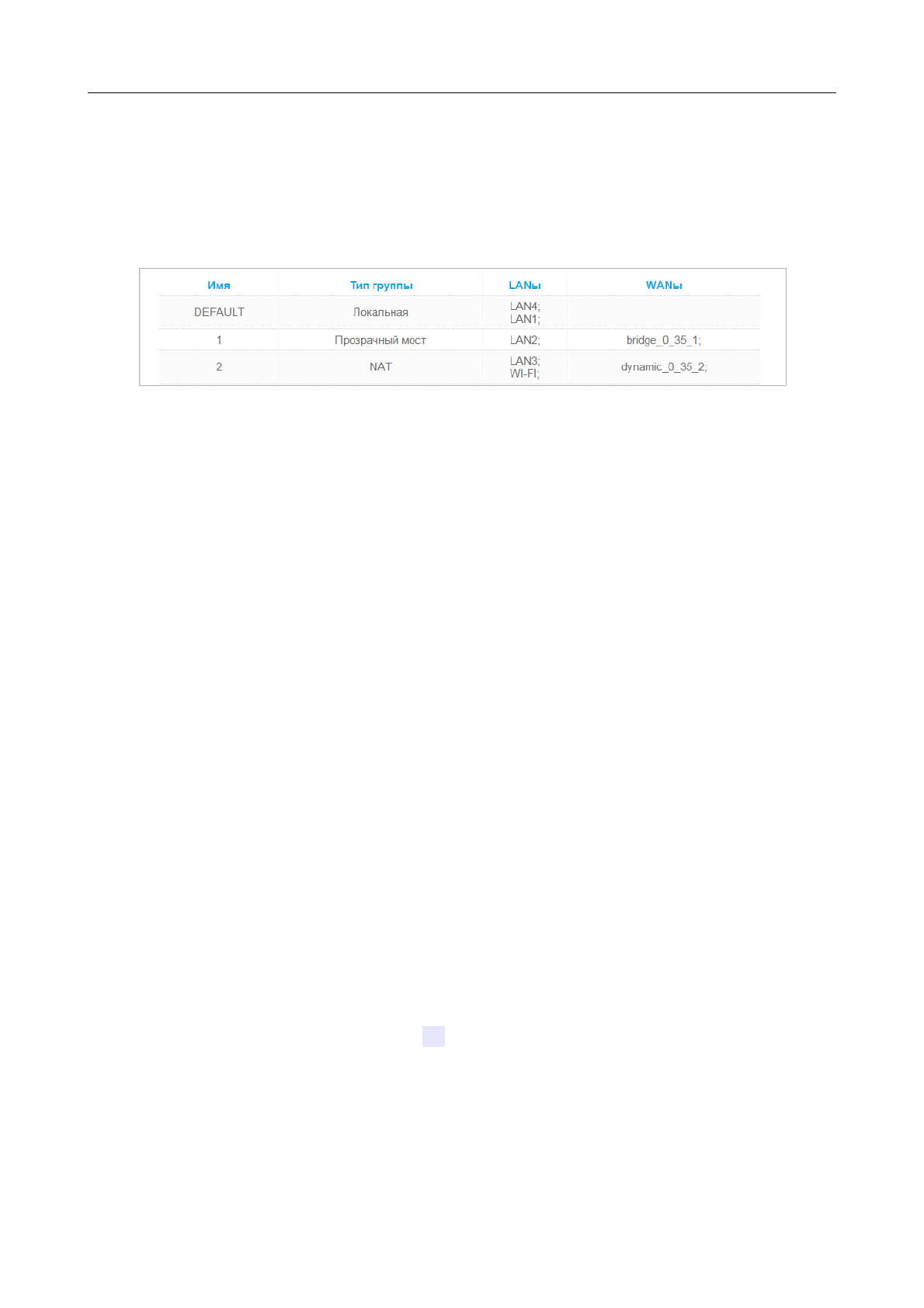

Рисунок 106. Группы интерфейсов для созданных WAN-соединений.
17. Сохраните настройки и дождитесь перезагрузки маршрутизатора.
Ethernet WAN-соединения
В некоторых случаях необходимо привязать два WAN-соединения к одному физическому
интерфейсу.
Например, провайдер предоставляет услугу IPTV через VLAN с тегом (VLAN ID)
10
и
обеспечивает доступ к сети Интернет через VLAN с тегом (VLAN ID)
20
. Выделенная
Ethernet-линия подключена к порту LAN 3 маршрутизатора. Необходимо настроить WAN-
соединение с типом Bridge для IPTV-приставки, подключенной к порту LAN 2
маршрутизатора, и WAN-соединение с типом Динамический IP для компьютера,
подключенного к порту LAN 4 маршрутизатора, и ноутбука, подключенного к беспроводному
интерфейсу маршрутизатора.
Для настройки маршрутизатора необходимо выполнить перечисленные ниже действия.
1. Перейдите на страницу
Дополнительно / EtherWAN
.
2. Наведите указатель мыши на порт
LAN3
и щелкните левой кнопкой мыши.
3. Нажмите кнопку
Применить
.
4. Перейдите на страницу
Сеть / WAN
и нажмите кнопку
Добавить
.
5. Выберите значение
Bridge
в списке
Тип соединения
.
6. Выберите значение
LAN3
в списке
Интерфейс
.
7. В разделе
VLAN
установите флажок
Использовать VLAN
.
8. В поле
VLAN ID
введите значение
10
.
9. Нажмите кнопку
Применить
.
10. Снова нажмите кнопку
Добавить
.
11. Выберите значение
Динамический IP
в списке
Тип соединения
.
12. Выберите значение
LAN3
в списке
Интерфейс
.
13. В разделе
VLAN
установите флажок
Использовать VLAN
.
Страница
155
из 159
