DSL-2740U
Беспроводной маршрутизатор ADSL2+ с поддержкой Ethernet WAN
Руководство пользователя
Рекомендации по использованию
маршрутизатора
Создание двух соединений на одном канале
ADSL WAN-соединения
В некоторых случаях необходимо привязать два WAN-соединения к одному виртуальному
каналу (задать одинаковые значения VPI/VCI).
Например, провайдер обеспечивает доступ к сети Интернет через VLAN с тегом (VLAN ID)
20
и предоставляет услугу IPTV (VPI = 0, VCI = 35) через VLAN с тегом (VLAN ID)
10
.
Необходимо настроить WAN-соединение с типом Bridge для IPTV-приставки, подключенной
к порту LAN 2 маршрутизатора, и WAN-соединение с типом Динамический IP для
компьютера, подключенного к порту LAN 3 маршрутизатора, и ноутбука, подключенного к
беспроводному интерфейсу маршрутизатора.
Для настройки маршрутизатора необходимо выполнить перечисленные ниже действия.
1. Перейдите на страницу
Сеть / WAN
и нажмите кнопку
Добавить
.
2. Выберите значение
Bridge
в списке
Тип соединения
.
3. Выберите значение
DSL(новый)
в списке
Интерфейс
.
4. Заполните поля
VPI
и
VCI
.
5. В разделе
VLAN
установите флажок
Разрешить создавать много соединений
на этом порту
и флажок
Использовать VLAN
.
6. В поле
VLAN ID
введите значение
10
.
7. Нажмите кнопку
Применить
.
8. Снова нажмите кнопку
Добавить
.
9. Выберите значение
Динамический IP
в списке
Тип соединения
.
10. Выберите значение
vc0(0/35)
в списке
Интерфейс
.
11. В разделе
VLAN
установите флажок
Использовать VLAN
.
12. В поле
VLAN ID
введите значение
20
.
13. Нажмите кнопку
Применить
.

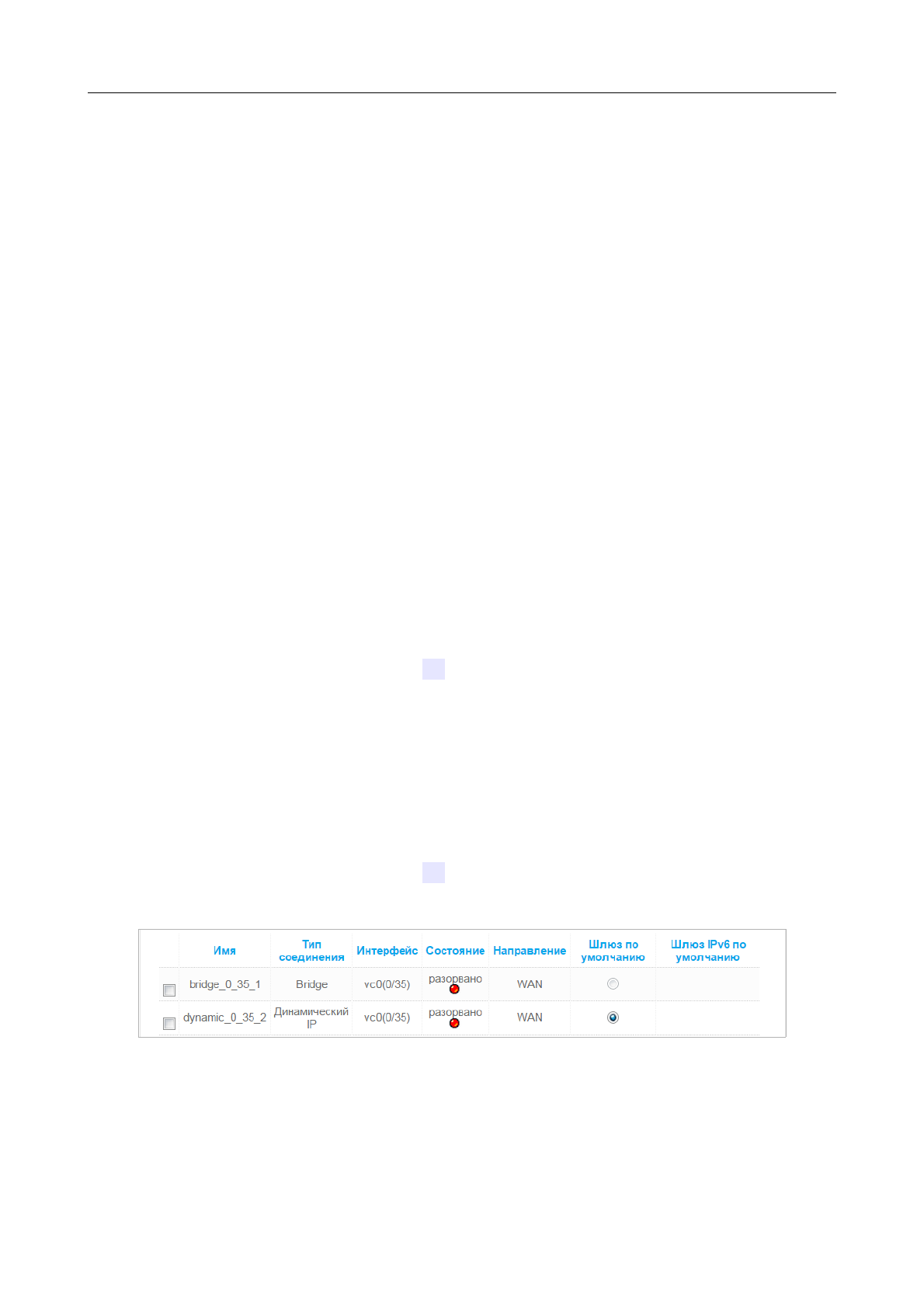

Рисунок 105. Два WAN-соединения с одинаковыми значениями для параметров VPI и VCI.
Страница
154
из 159
