A betétszerszám felszerelése/kicserélése
(lásd az „A” és „B” ábrát)

Szükség esetén vegye ki a már beszerelt betétszerszámot.

A betétszerszám kivételéhez csavarja ki a

9

 imbuszkulccsal

a

8

 csavart és vegye le a szerszámot.

Tegye úgy fel a kívánt betétszerszámot (például a

7

 süllyeszt-

hető fűrészlapot) úgy a

6

 szerszámbefogó egységre, hogy a

hajlott része lefelé mutasson (lásd az ábrát az ábrákat tartal-
mazó oldalon, a betétszerszám felirata felülről olvasható).

Forgassa el a betétszerszámot a mindenkori munkavégzéshez
szükséges legelőnyösebb helyzetbe, majd pattintsa be a

6

szerszámbefogó egység bütykébe. Ehhez tizenkettő, egymás-
hoz képest 30 °-kal eltolt helyzet áll rendelkezésre.

A beépített mágnes a szerelés megkönnyítésére a betétszer-
számot a kívánt helyzetben tartja.

Rögzítse a

8

 csavarral a betétszerszámot. Húzza meg a csa-

vart annyira a

9

 belső hatlapú kulccsal, hogy az felfeküdjön a

betétszerszámra.



Ellenőrizze, szorosan be van-e fogva a betétszerszám.

Hibás vagy nem biztonságosan rögzített betétszerszámok
üzem közben kilazulhatnak és baleseteket okozhatnak.

A mélységi ütköző felszerelése és beállítása

A

12

 mélységi ütközőt szegmens fűrészlappal végzett mun-

kákhoz lehet használni.

Szükség esetén vegye ki a már beszerelt betétszerszámot.

Tolja rá a

12

 mélységi ütközőt a feliratos felével felfelé ütközé-

sig a

6

 szerszámbefogó egységen át az elektromos kéziszer-

szám hajtóműfejére.

A mélységi ütköző a következő vágási mélységekhez van elő-
irányozva:
– 85 mm átmérőjű ACZ 85 .. szegmensfűrészlapoknál: 8 mm,

10 mm, 12 mm és 14 mm vágási mélység (a mélységi ütkö-
zőn nagyobb betűkkel, zárójelek nélkül van megadva).

– 100 mm átmérőjű ACZ 100 .. szegmensfűrészlapoknál:

14 mm, 16 mm, 18 mm és 20 mm vágási mélység (a mély-
ségi ütközőn kisebb betűkkel, zárójelekben van megadva).

HCS többcélú kés

Kátránypapír,
Szőnyegek,
Műgyep,
Karton,
PVC-padló

Puha anyagok és hajlékony, koptató anyagok gyors és
pontos elvágása;
Példa: szőnyegek, karton, PVC-padló, kátránypapír stb.
vágása.

Merev hántoló

Szőnyegek,
Vakolat,
Beton,
Csemperagasztó

Hántolás (lekaparás) szilárd alapokfelületeknél;
Példa: vakolat, csemperagasztó, beton- és szőnyegragasz-
tómaradékok eltávolítása

Rugalmas hántoló

Szőnyegragasztó,
Festékmaradékok,
Szilikon

Hajlékony, puha alapfelületen végzett hántolás (lekaparás);
Példa: szilikonfugák, szőnyegragasztó- és festékmaradé-
kok eltávolítása

Hullámos élezésű
szegmenskés

Szigetelő anyagok,
Hangszigetelő lemezek,
Padlólapok,
Lépészaj-szigetelő leme-
zek,
Karton,
Szőnyegek,
Gumi,
Bőr

Puha anyagok pontos vágása;
Példa: hangszigetelő lemezek méretre vágása, kiálló szige-
telő anyagok síkban való levágása

HM-RIFF csiszolóujj Fa,

Festék

Fa vagy festék csiszolása nehezen hozzáférhető helyeken
csiszolópapír nélkül;
Példa: festék lecsiszolása ablakredőny lemezek között,
fapadló csiszolása a sarkokban

HM-RIFF beszúró
fűrészlap

Üveggyapot,
Vakolat,
Fa

Beszúró vágások erősen koptató anyagokban;
Példa: vékony mozaikcsempék marással való megmunká-
lása

HCS univerzális
fuga vágó

Tágulási fugák,
Ablakgitt,
Hangszigetelő anyagok
(kőgyapot)

Puha anyagok vágása és darabolása;
Példa: szilikon tágulási fugák vagy ablakgitt vágása

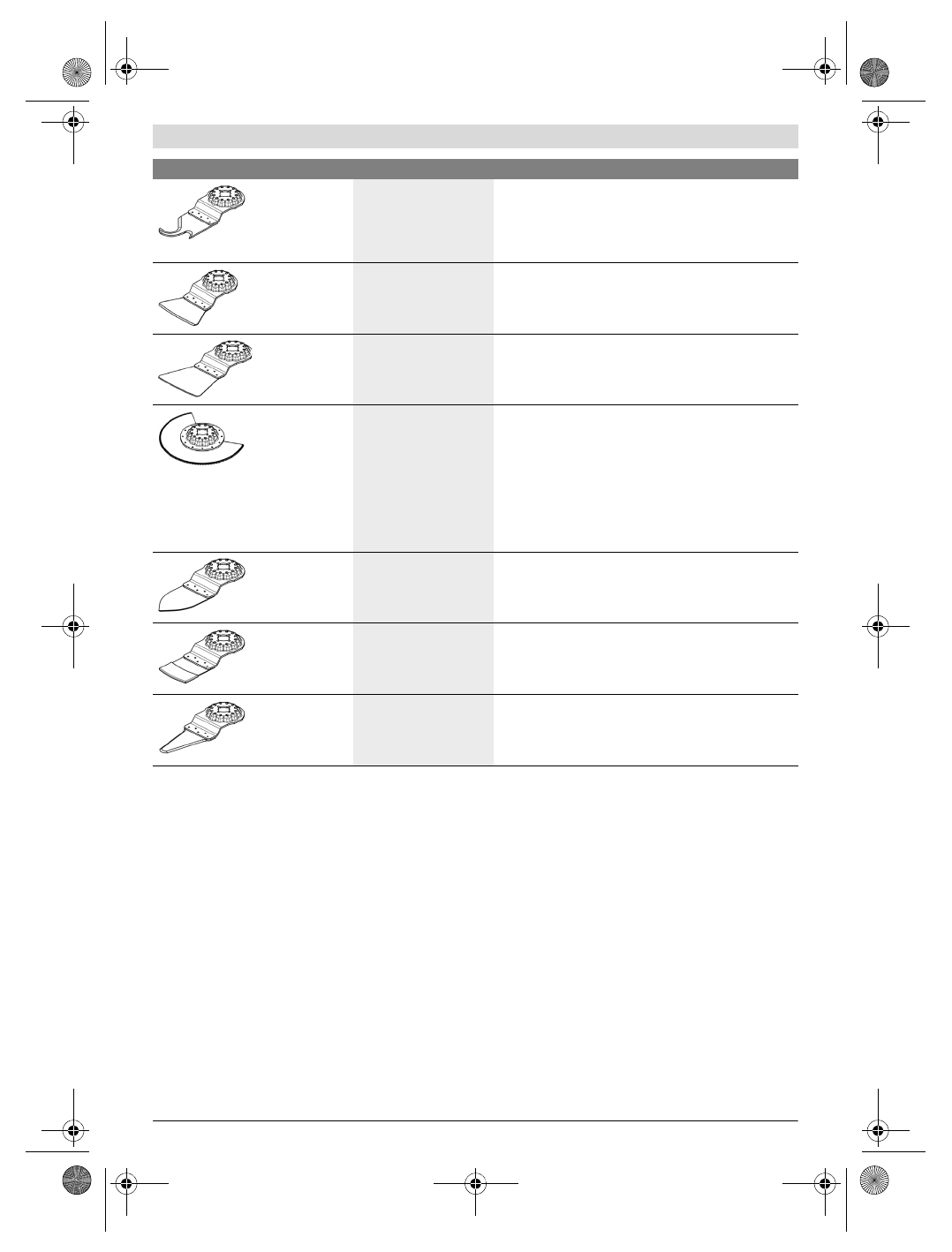

Betétszerszám

Anyag

Alkalmazás
